Velký průvodce nýtováním průchodek: Ručně paličkou i pomocí lisu

Průchodky, chcete-li obuvnické kroužky, jsou duté válečky na jedné straně zakončené tvarovanou manžetou. Používají se ke zpevnění a ochraně otvoru v usni, látce nebo ve voděodolných popruzích. Průchodky je možné aplikovat ručně, nebo pomocí ručního lisu. V našem dnešním návodu si ukážeme oba způsoby.

Můžu použít průchodku bez podložky?

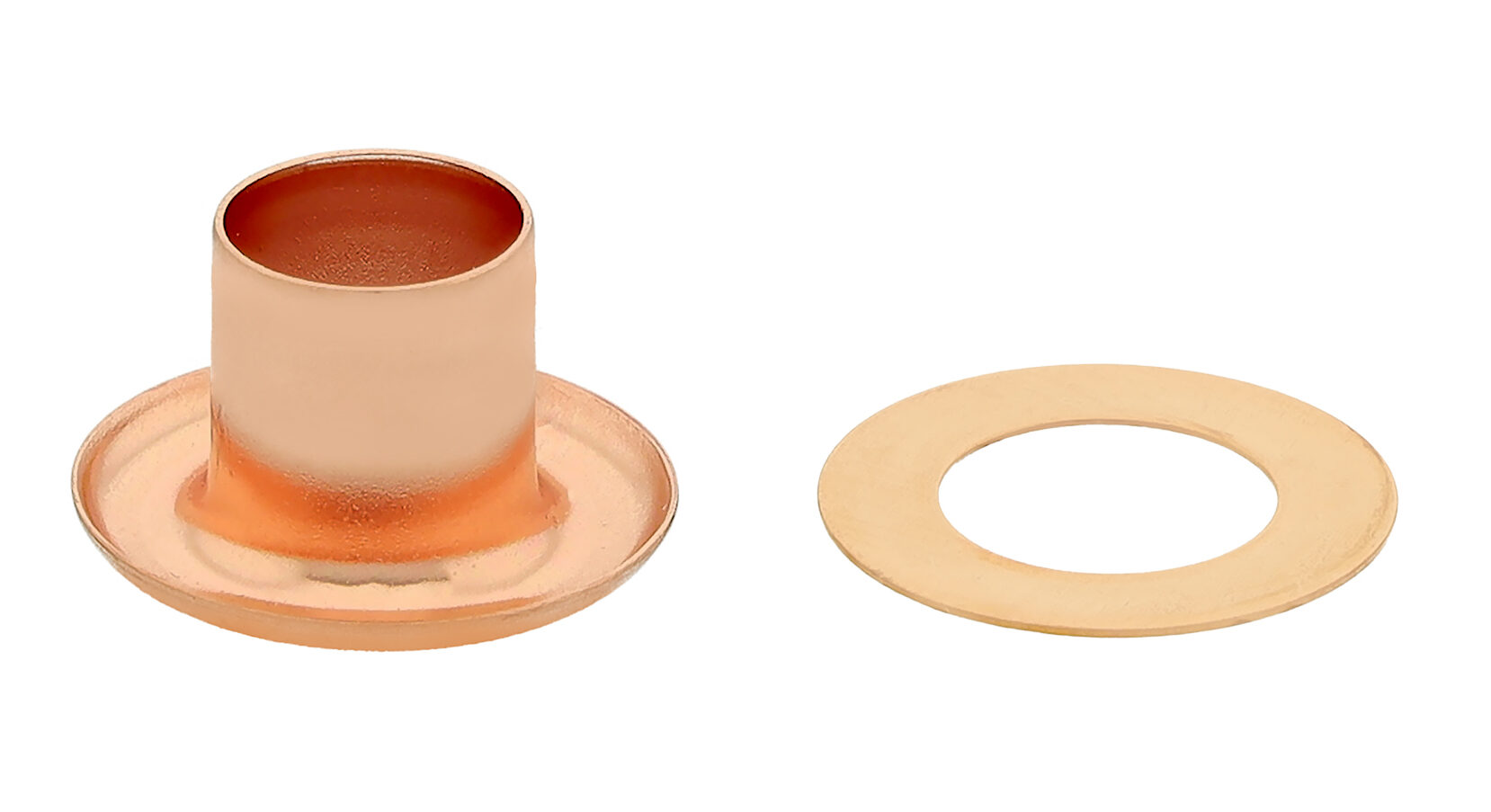

Rozhodně ne. Průchodka se skládá ze dvou částí z velmi důležitého důvodu. Samotné tělo průchodky sice dírkou prostrčíte, ale když pod něj nedáte plochou podložku, hlavičkář kov na druhé straně sice rozlisuje, ale ten se nemá do čeho opřít. Výsledkem může být ostrý, nedokonalý okraj, který se při prvním silnějším zatažení (třeba na obojku) okamžitě vytrhne z materiálu. Podložka funguje jako klasická velká podložka pod šroub – rozloží tlak na větší plochu a drží průchodku pevně na místě.

Proč v naší nabídce najdete výhradně ploché podložky?

V sedlářské praxi se můžete setkat se dvěma typy podložek – s plochými a s tzv. vysokými (které mají kolem středového otvoru vystouplý krček neboli dřík). Vysoké podložky se historicky používaly na klasickou poddajnou useň, do které se krček při lisování přirozeně schová – useň ho do sebe pustí.

Moderní voděodolné popruhy jsou však extrémně pevné a nepoddajné. Pokud v nich máte vyseknutý otvor přesně na milimetr, vysoká podložka se nemá kam zatlačit. Výsledkem bylo, že se kovový krček při tlaku na tvrdém PVC povrchu deformoval, což vedlo k nerovnoměrnému rozlisování a v krajních případech až k praskání samotných průchodek.

Z toho důvodu jsme vysoké podložky z nabídky vyřadili a vsadili jsme výhradně na klasické ploché podložky. Ty žádný vystouplý krček nemají, průchodka se o ně čistě a stabilně zapře a fungují naprosto spolehlivě jak na usni, tak na tvrdých popruzích.

Průchodka bez podložky je jako auto bez kol

Když si na e-shopu vybíráte průchodky, pamatujte na jednu zásadní věc: průchodky a podložky se prodávají zvlášť. Nejde o hotovou sadu, tak si je nezapomeňte hodit do košíku oboje!

Různé velikosti pro každý projekt

Aby průchodka v materiálu správně seděla a spolehlivě chránila dírku před vytaháním, musíte zvolit správný vnitřní průměr. V naší nabídce najdete 5 základních velikostí:

• ø 3.6 mm: Drobná průchodka, která se skvěle hodí na papírové visačky, kreativní tvoření, cedulky nebo šněrování.

• ø 5.2 mm a ø 6 mm: Naši nejprodávanější pomocníci. Velikost 5.2 mm je naprosto ideální na klasické psí obojky z popruhů o šíři 25 mm. Pokud tvoříte z ještě širšího nebo silnějšího materiálu (nad 2.5 cm), skvěle poslouží o chlup větší 6mm průchodka.

• ø 7 mm: Robustnější a poměrně dlouhá průchodka pro specifické projekty, kde potřebujete ochránit větší otvor.

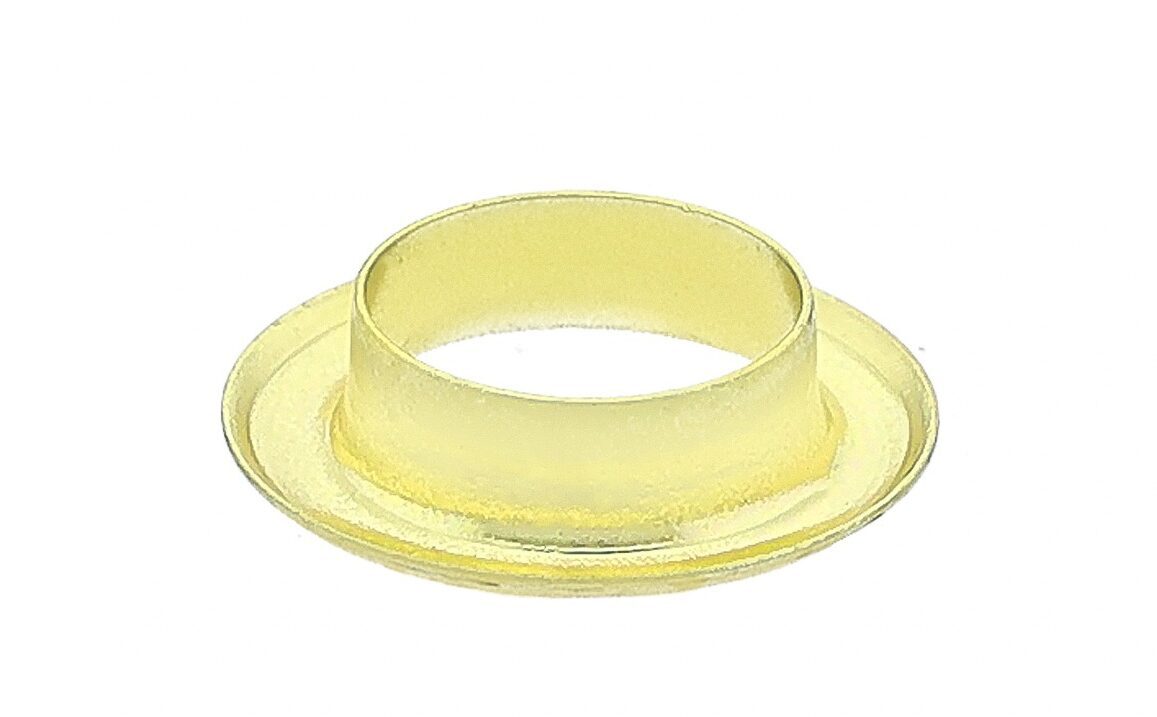

• ø 13 mm: Speciální průchodka s nízkým profilem. Je navržená přesně tak, aby se dala snadno upnout do tenkých materiálů, jako jsou plachty na stánky, autoplachty nebo stínící sítě.

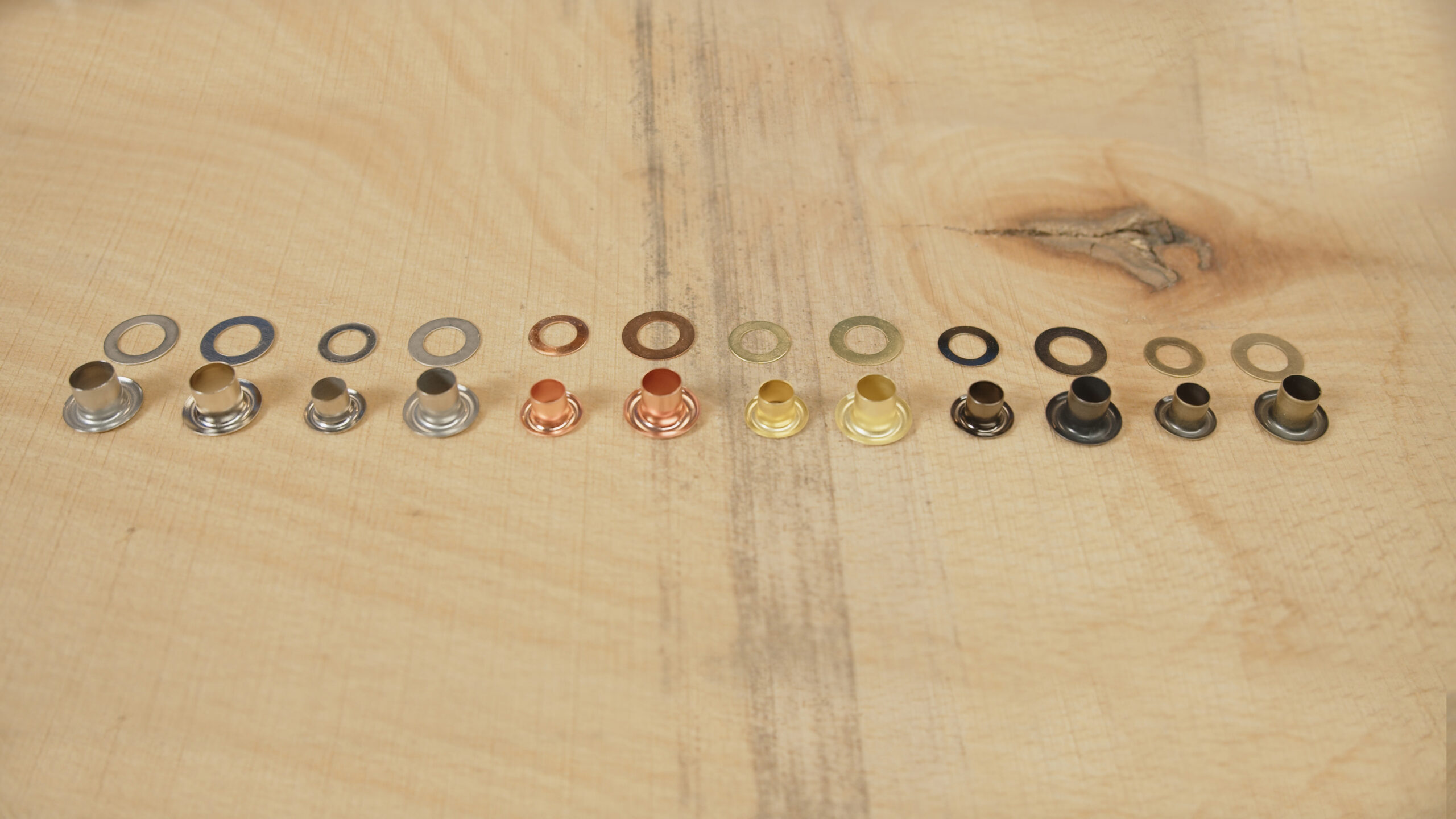

Povrchové úpravy pro dokonalý styl

U průchodek platí, že funkčnost musí ladit s designem. Aby dírka v materiálu vypadala naprosto profesionálně, můžete kovový kroužek dokonale sladit s barvou popruhu, usně nebo ostatního kování na výrobku. Na výběr máte z mnoha luxusních povrchů:

Využití průchodek ve výrobě

I když se to nemusí na první pohled zdát, využití průchodek je velice široké:

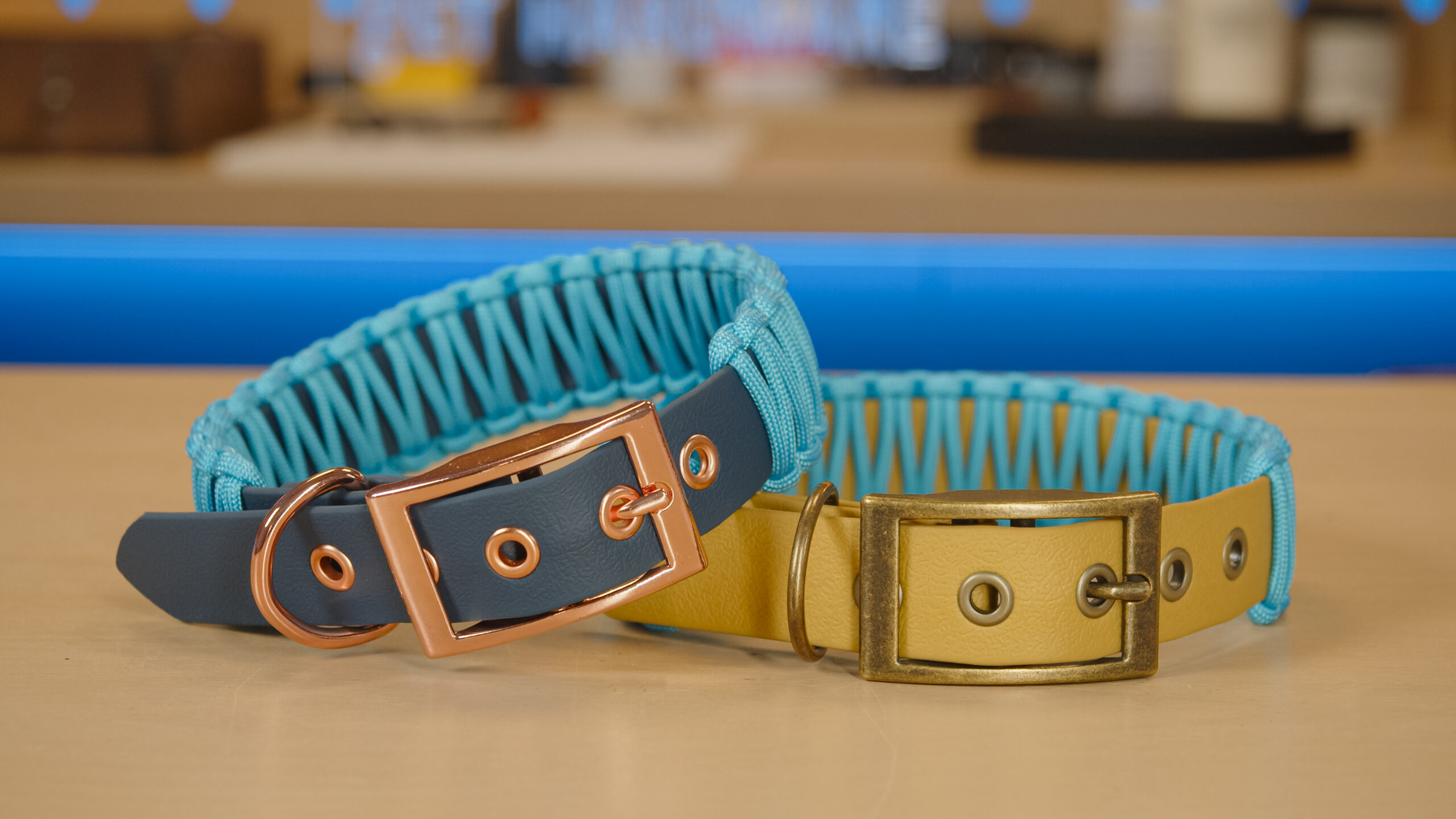

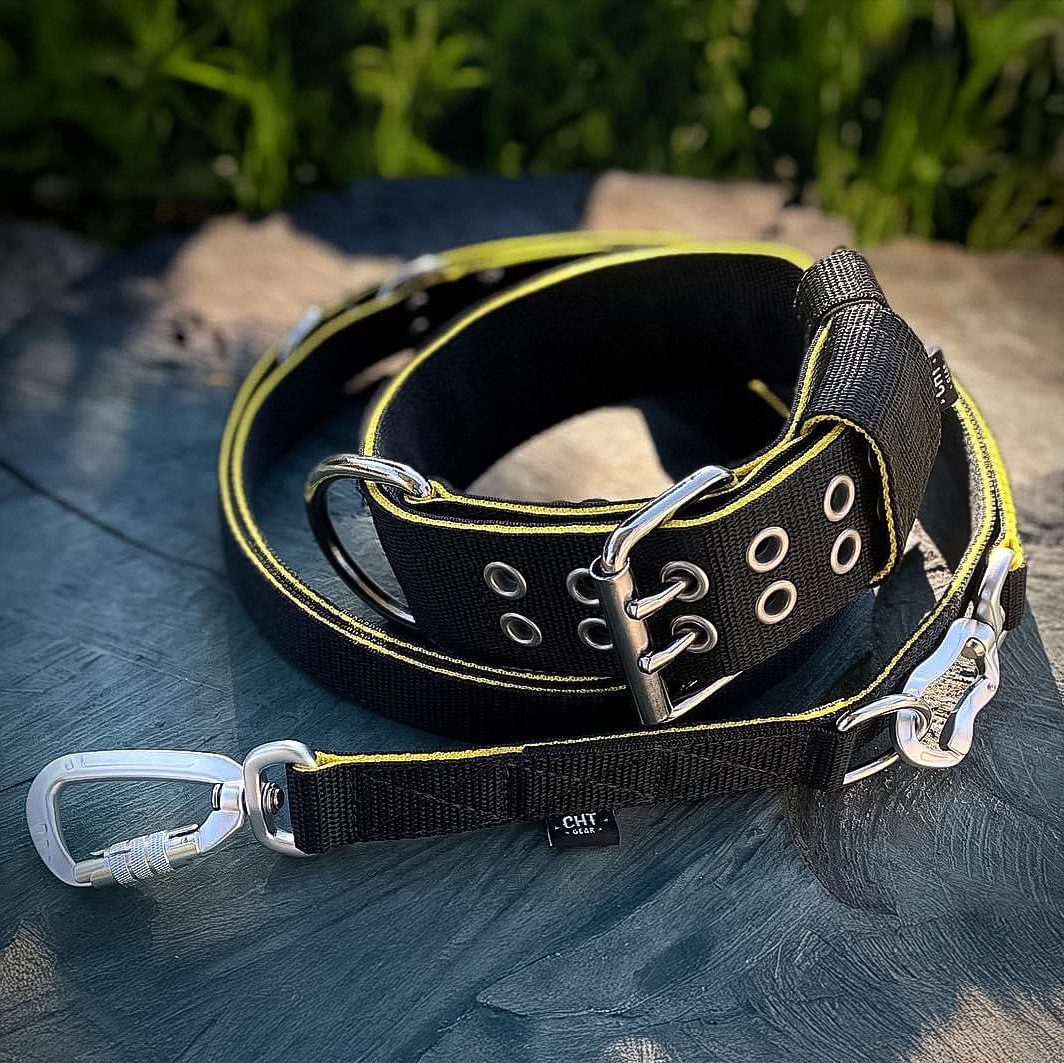

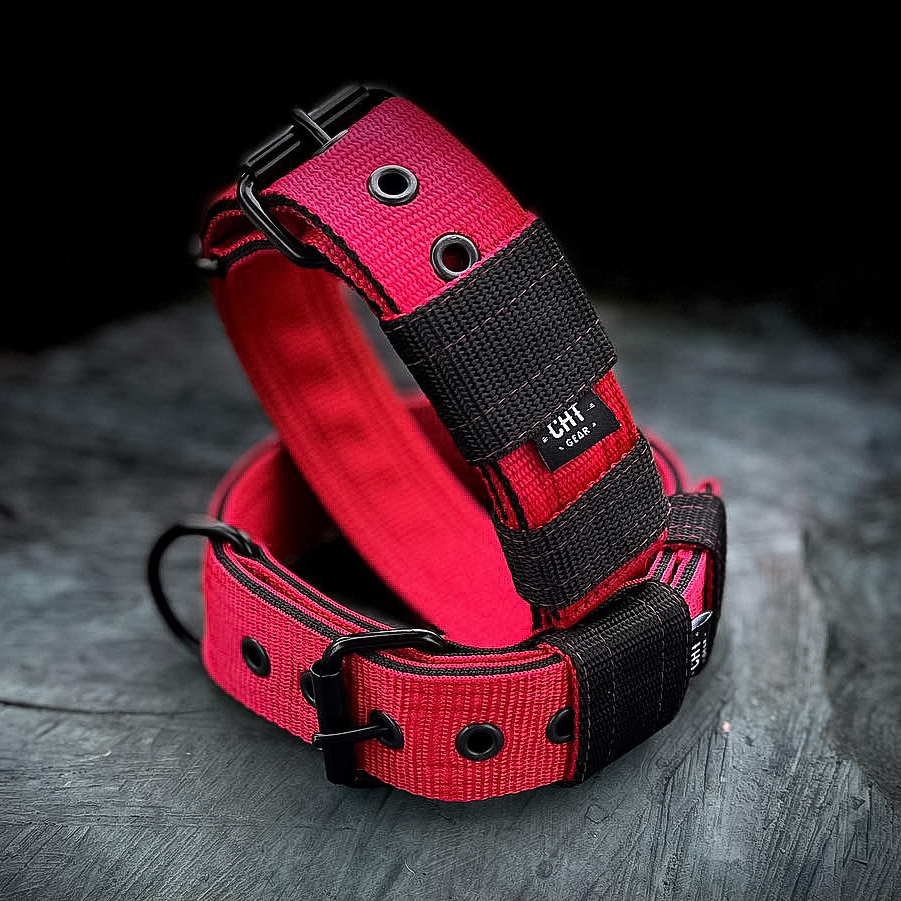

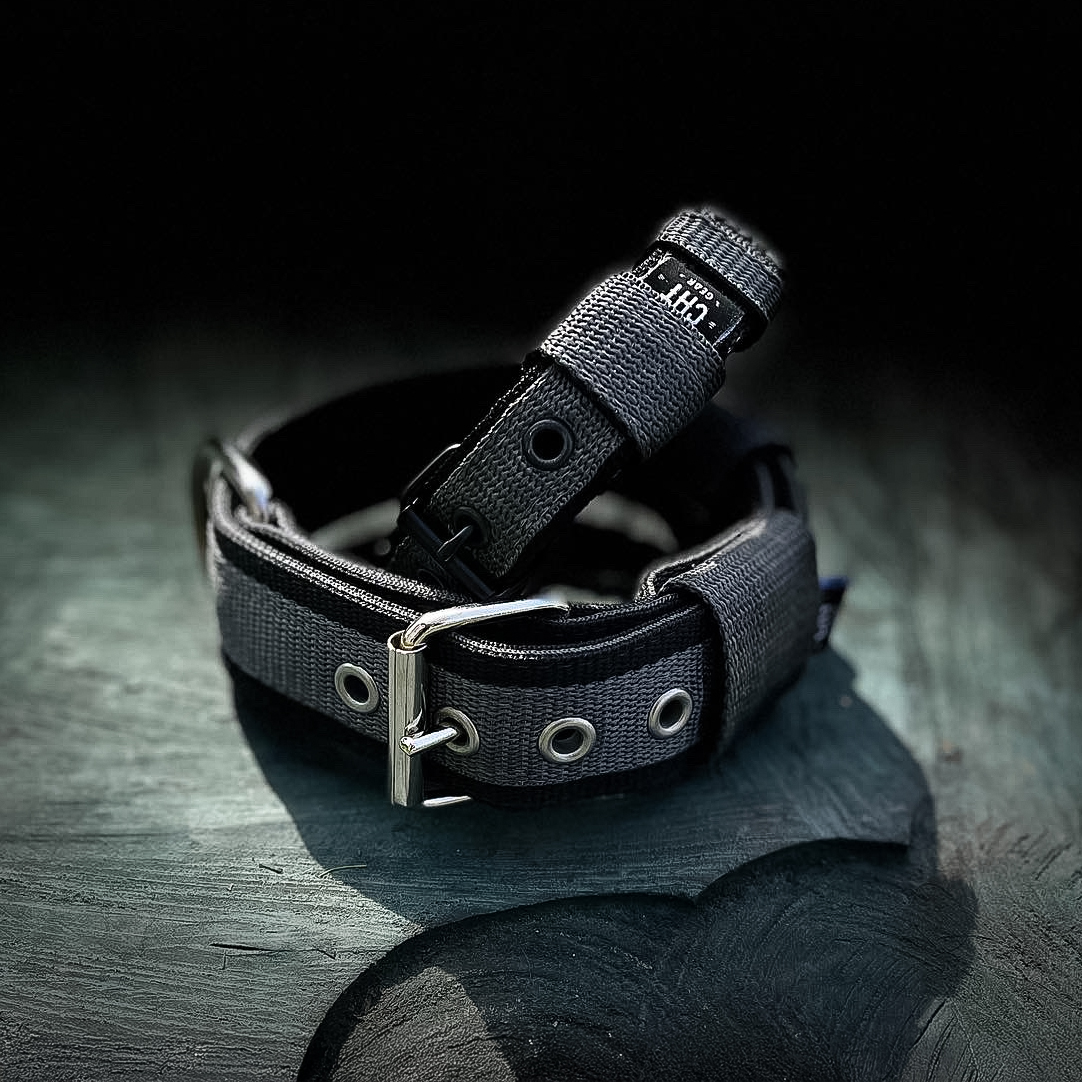

• Sedlářská a kynologická výroba – postroje, vodítka, obojky, opasky a řemeny z usně nebo voděodolných popruhů
• Obuvnická výroba – šněrování bot, zpevnění otvorů pro tkaničky
• Galanterní výroba – tašky, batohy, tlumoky, kabele, aktovky
• Oděvní výroba – vazačky, stahování kapucí, ozdobné zapínání
• Ruční tvoření – visačky, cedulky, štítky
• Automobilový a technický průmysl – plachty na nákladní automobily, stany, stínicí plachty

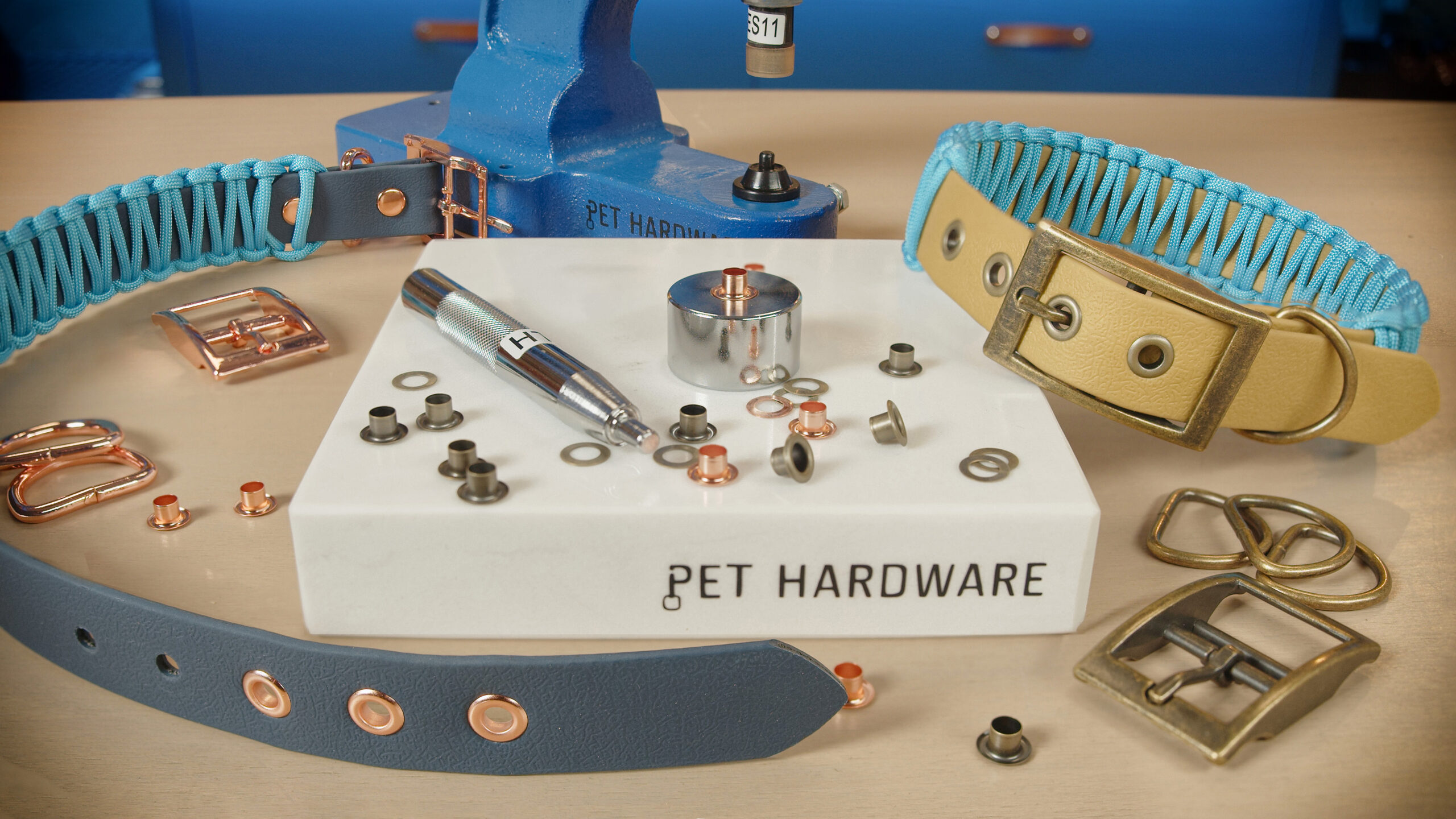

Co budete k aplikaci průchodek potřebovat?

Ať už budete průchodky usazovat ručně, nebo pomocí lisu, základní princip je vždy stejný: nejdříve musíte do materiálu připravit čistý otvor a následně průchodku s plochou podložkou roznýtovat.

Podle toho, jakou cestu zvolíte, si připravte:

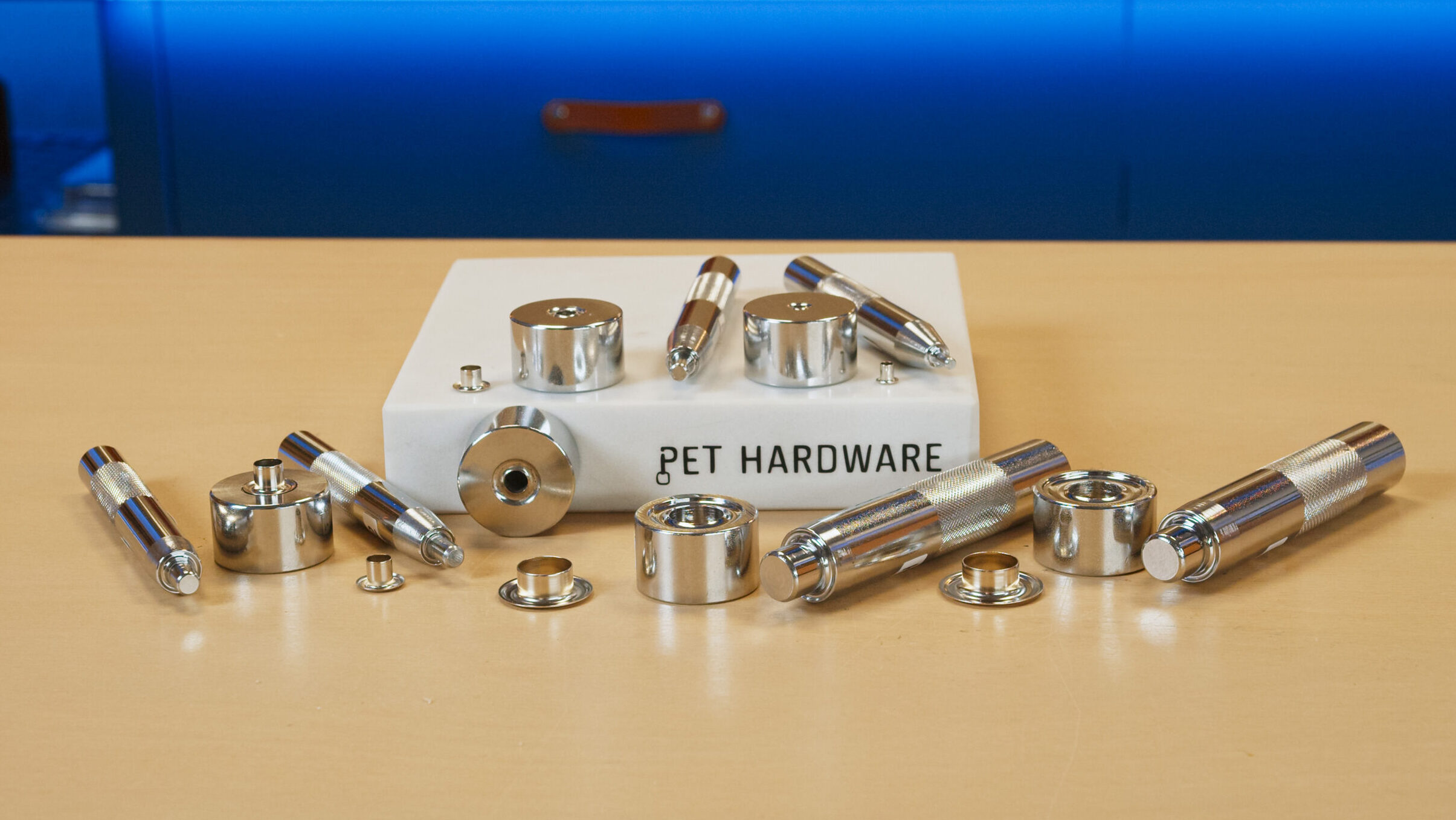

• Pro ruční aplikaci: Paličku (nylonovou nebo dřevěnou) + ruční hlavičkář a kovadlinku v přesné velikosti průchodky.

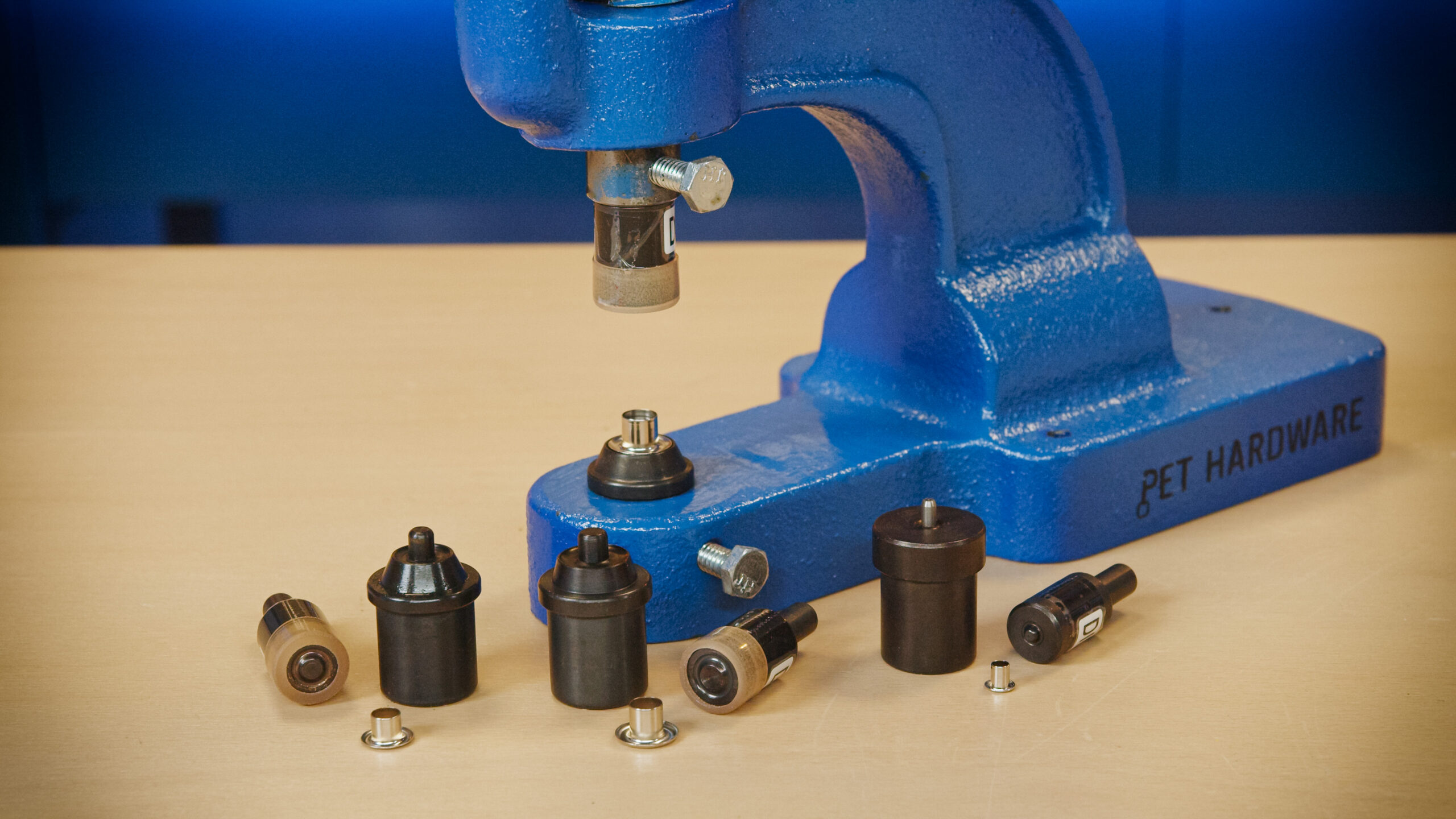

• Pro aplikaci v lisu: Ruční lis + pistony (přípravky) odpovídající velikosti vaší průchodky.

• Pro přípravu otvoru: Výsekovou podložku a vhodný nástroj na dírky podle typu materiálu (viz níže).

Příprava otvoru: Jak na různé typy materiálů?

Než vůbec vezmete do ruky nýtovač nebo lis, musíte v materiálu připravit dokonalý otvor. Správně vyseknutá (nebo vytavená) dírka je totiž základem úspěchu. Pokud otvor připravíte nedbale, okraje materiálu se pod průchodkou začnou při namáhání třepit či trhat, průchodka z výrobku snadno vypadne.

Zlaté pravidlo pro průměr otvoru: Otvor nesmí být moc malý ani moc velký. Pokud je dírka příliš těsná, průchodku materiálem vůbec neprostrčíte. Pokud je naopak moc velká, průchodka nebude mít dostatek materiálu, o který by se okraj podložky opřel, a z výrobku se brzy vytrhne.

Každý materiál má ale své specifické vlastnosti. Podívejte se, jak správně připravit otvor pro průchodku do usně, textilu nebo popruhů:

1. Přírodní useň

Přírodní useň je pro nýtování průchodek ideální a poddajný materiál. Otvor do ní vyseknete buď klasickým výsečníkem a paličkou na výsekové podložce, nebo pomocí ručního lisu a příslušného děrovacího přípravku.

• Pozor na otočné děrovací kleště: Na menší průchodky (do průměru 5 mm) můžete v dílně pohodlně použít i otočné kleště. Vždy si ale nejdříve ověřte průměr průchodky. Většina běžných kleští totiž zvládne udělat dírku maximálně do 4,5 až 5 mm. Pokud používáte naše větší průchodky (od průměru 6 mm výše), budete už potřebovat klasický děrovač dané velikosti.

Přehledná tabulka pro děrování usně:

Velikost průchodky	Vhodná velikost děrovače
ø 3.6 mm	Děrovač ø 3.0 mm
ø 5.2 mm	Děrovač ø 5.0 mm
ø 6.0 mm	Děrovač ø 6.0 mm
ø 7.0 mm	Děrovač ø 7.0 mm
ø 13.0 mm	Děrovač ø 13.0 mm

2. Textil, koženky a eko-kůže

Látky a syntetické náhražky usně mají tendenci se vlivem tahu třepit či trhat.

• Jak na to: Místo, kam přijde průchodka, musíte vždy nejprve zpevnit. Ideální je použít zažehlovací výztuhu. Jakmile je materiál podžehlený, otvor vyseknete stejně jako u usně. Výztuha zajistí, že se látka kolem průchodky nebude párat a průchodka z ní nevypadne.

3. Polypropylenové popruhy

U klasických tkaných popruhů na děrovače úplně zapomeňte. Pokusit se do nich udělat díru mechanicky je cesta do pekel.

Do polypropylenových popruhů se dírky jen a pouze taví horkou pájkou. Tkaná syntetická vlákna jsou tak houževnatá, že je běžný děrovač buď vůbec neprosekne, nebo se o ně neuvěřitelně rychle zničí – ostří praskne nebo se totálně ztupí. Horký hrot pájky naproti tomu vytvoří perfektní otvor a vysoká teplota zároveň spolehlivě zataví okraje všech okolních vláken, takže se popruh nepáře.

4. Voděodolné popruhy

Tyto moderní popruhy v sobě kombinují vnitřní textilní syntetické jádro a vnější ochranný obal z PVC. Právě kvůli vnitřní pevnostní textilii (která je podobně zrádná jako u PP popruhů) jsou pro běžné děrovací nástroje stopkou. Obyčejné děrovače je čistě neproříznou, vlákna roztřepí a hrozí, že si na nich drahé nářadí velice brzy zničíte.

• Jak na to: Na tyto popruhy zkrátka potřebujete nástroj, který má speciálně upravené ostří. Nechali jsme pro vás na zakázku vyrobit děrovače na voděodolné popruhy do ručního lisu. Mají upravenou vnitřní geometrii a extrémně ostré tenké čepele, které hladce projedou PVC vrstvou i vnitřním textilním jádrem bez jediného otřepu a bez rizika, že nástroj poškodíte.

Protože na obojky a popruhy nejčastěji používáte naše nejprodávanější průchodky o průměru 5,2 mm a 6 mm, připravili jsme pro tyto dvě velikosti přesné děrovací přípravky na míru.

Přehledná tabulka pro děrování voděodolných popruhů:

Velikost průchodky:	Vhodná velikost děrovače:
ø 5.2 mm	Děrovač 5.2 mm
ø 6.0 mm	Děrovač 6.0 mm

Samotné roznýtování: Ručně vs. v lisu

Když máte dírku připravenou, prostrčte jí tělo průchodky z lícové strany. Z rubové strany navlékněte na vyčnívající krček plochou podložku. Teď už zbývá jen průchodku zafixovat.

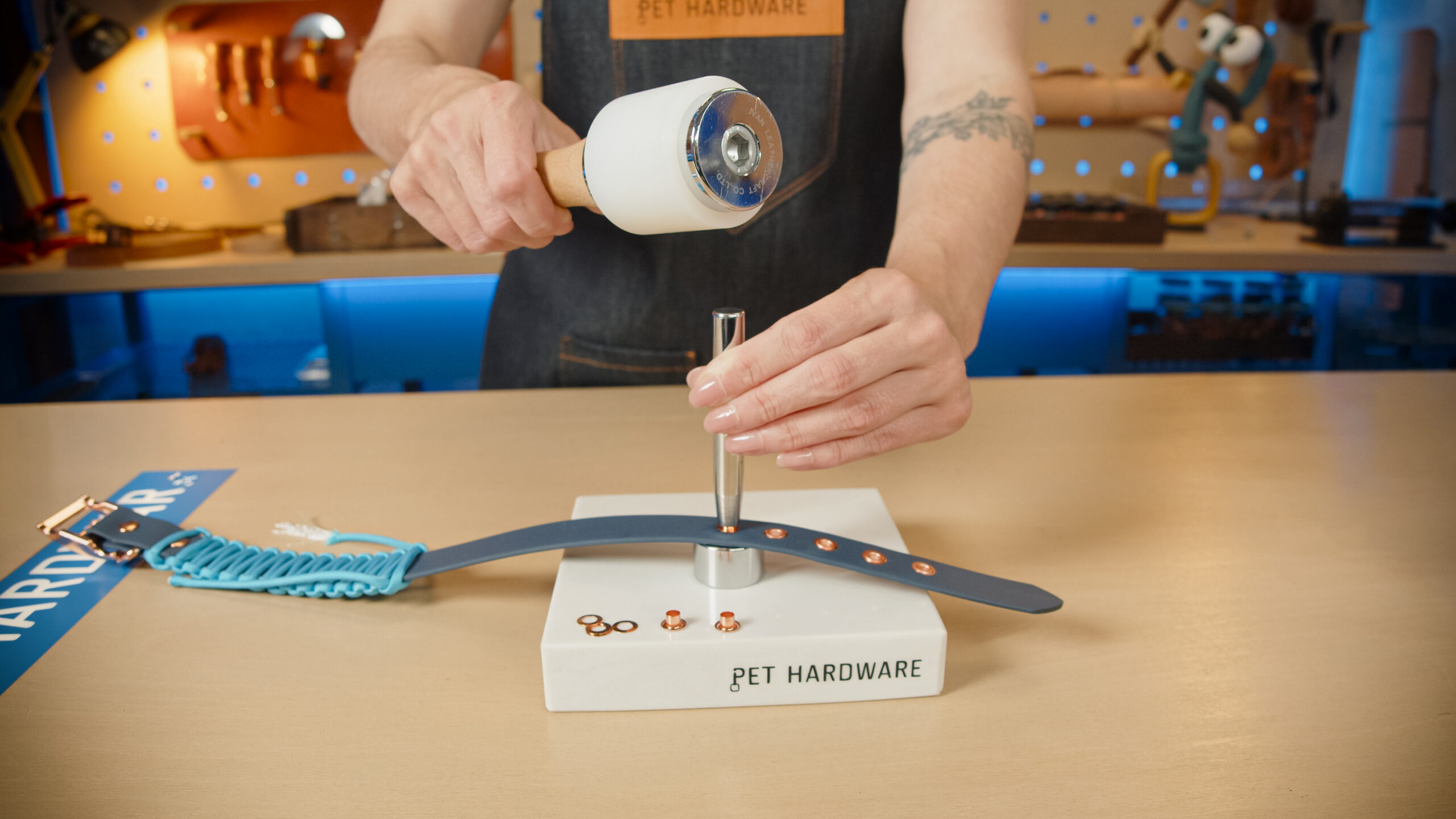

Ručně pomocí hlavičkáře a kovadlinky

1. Položte materiál s průchodkou lícem dolů na ocelovou kovadlinku.

2. Z rubové strany (přes podložku) nasaďte do otvoru hlavičkář.

3. Paličkou rázně udeřte do hlavičkáře. Krček průchodky se čistě rozestře přes plochou podložku.

4. Výsledné ruční zanýtování průchodek z rubové (spodní) i lícové (vrchní) strany.

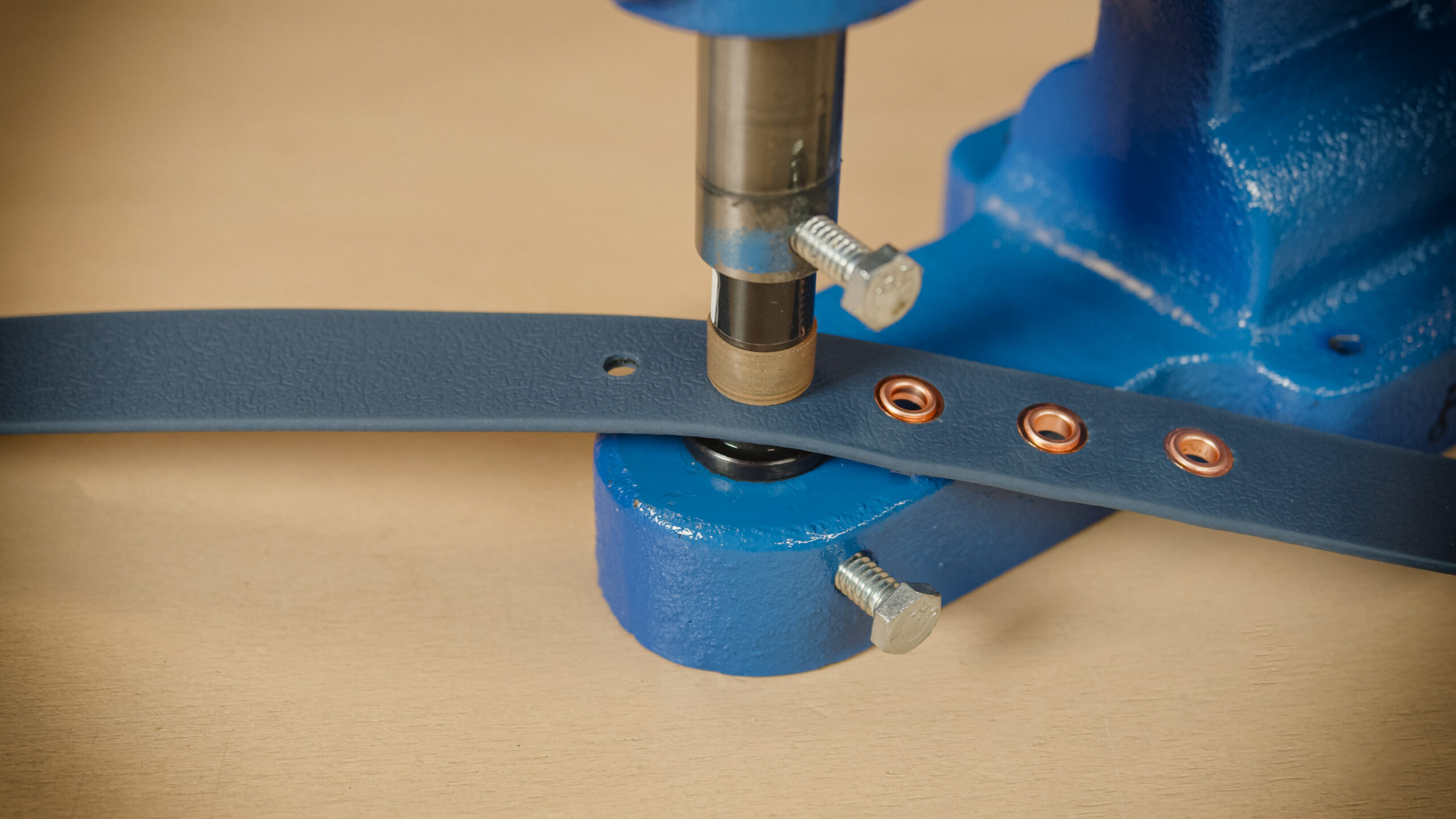

Pomocí ručního lisu

1. Do horní i spodní části lisu zasuňte příslušné díly pistonů. Pomocí bočních aretačních šroubků je v lisu pevně utáhněte.

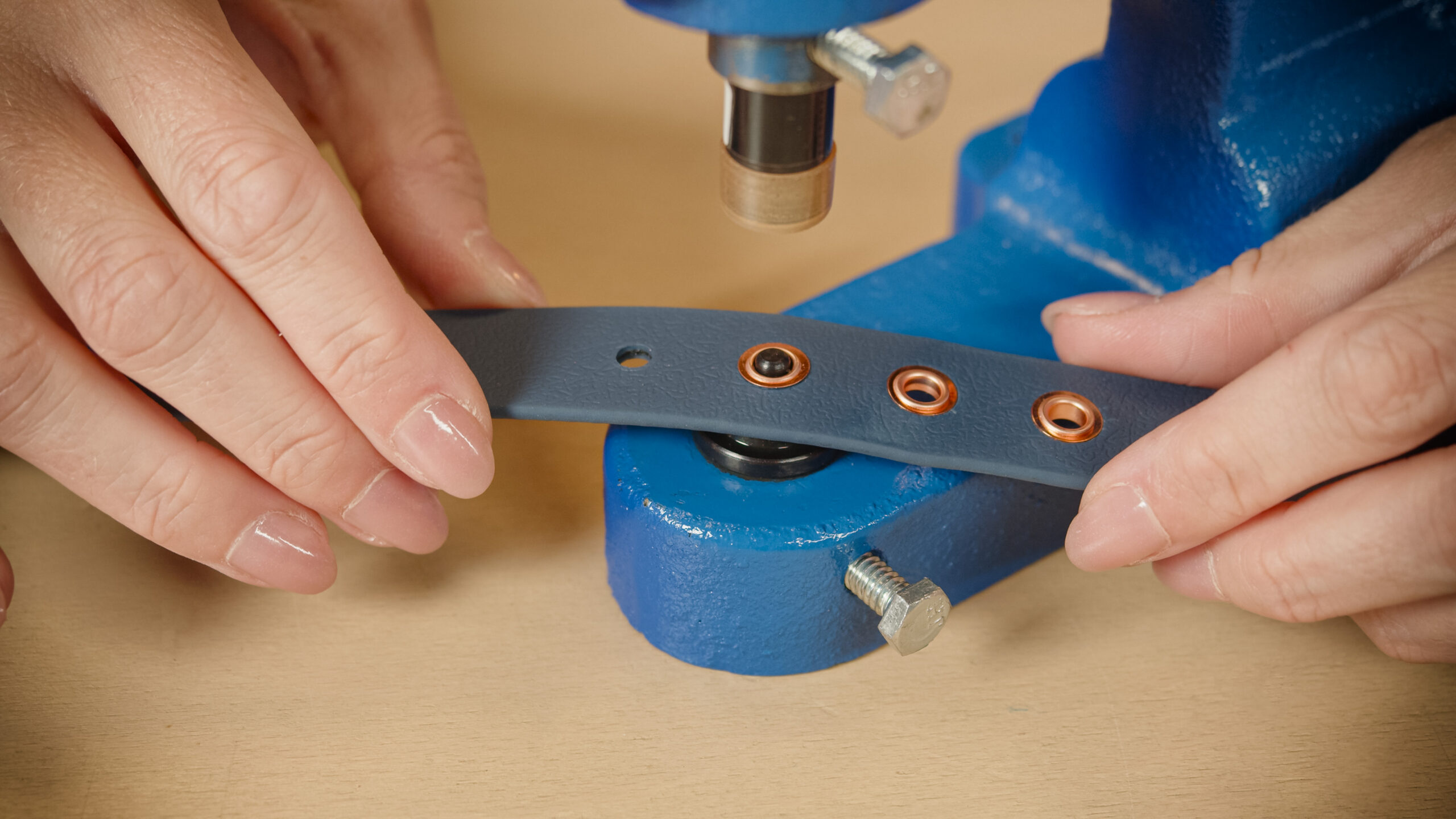

2. Na spodní díl pistonu nasaďte samotnou průchodku (krčkem nahoru), položte na ni popruh či useň lícovou stranou dolů a na vyčnívající krček nasaďte podložku.

3. Plynulým stlačením páky lisu průchodku bez námahy a dokonale rovnoměrně slisujete. Lisování je tiché a máte jistotu, že vše symetricky sedí.

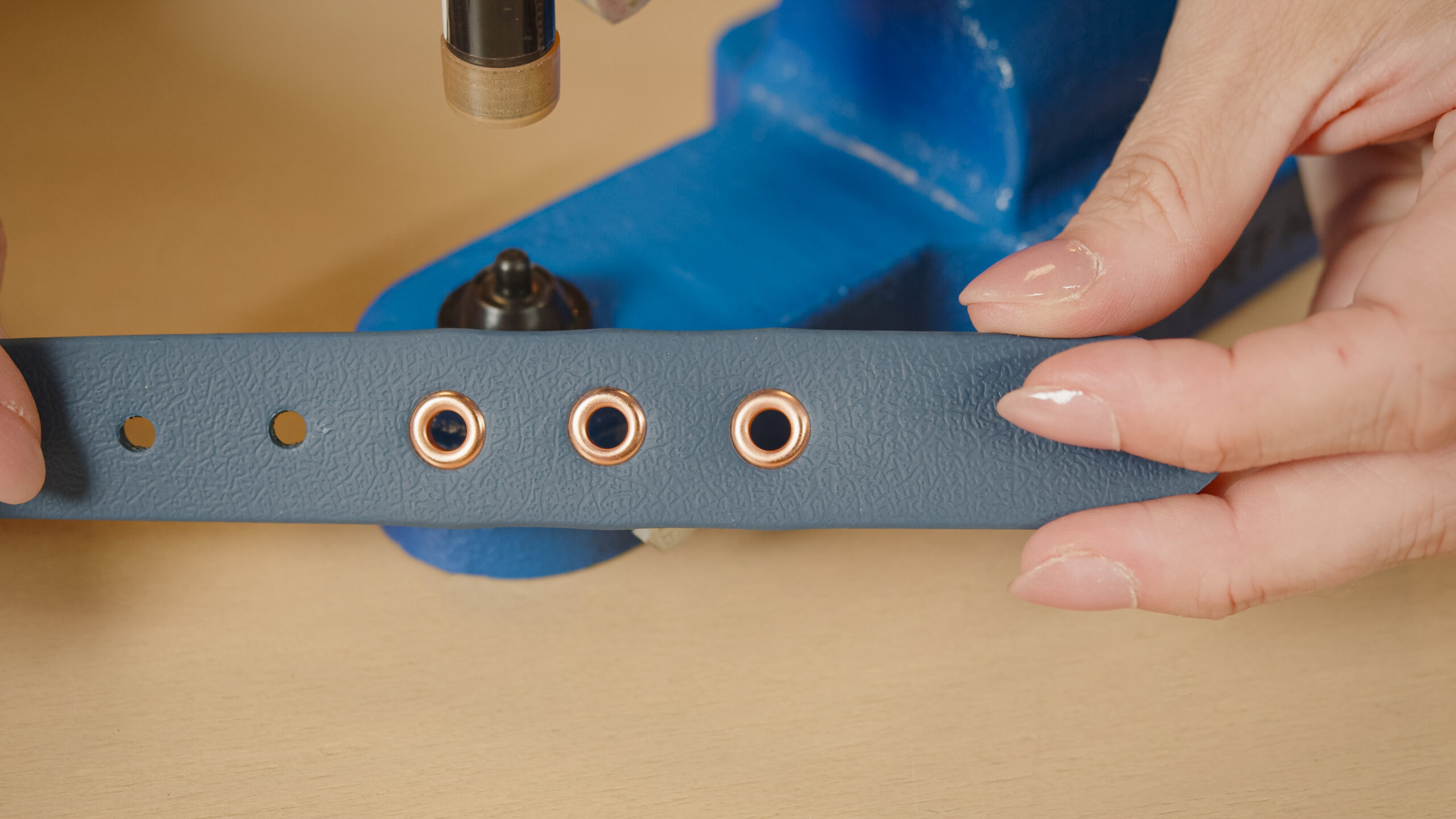

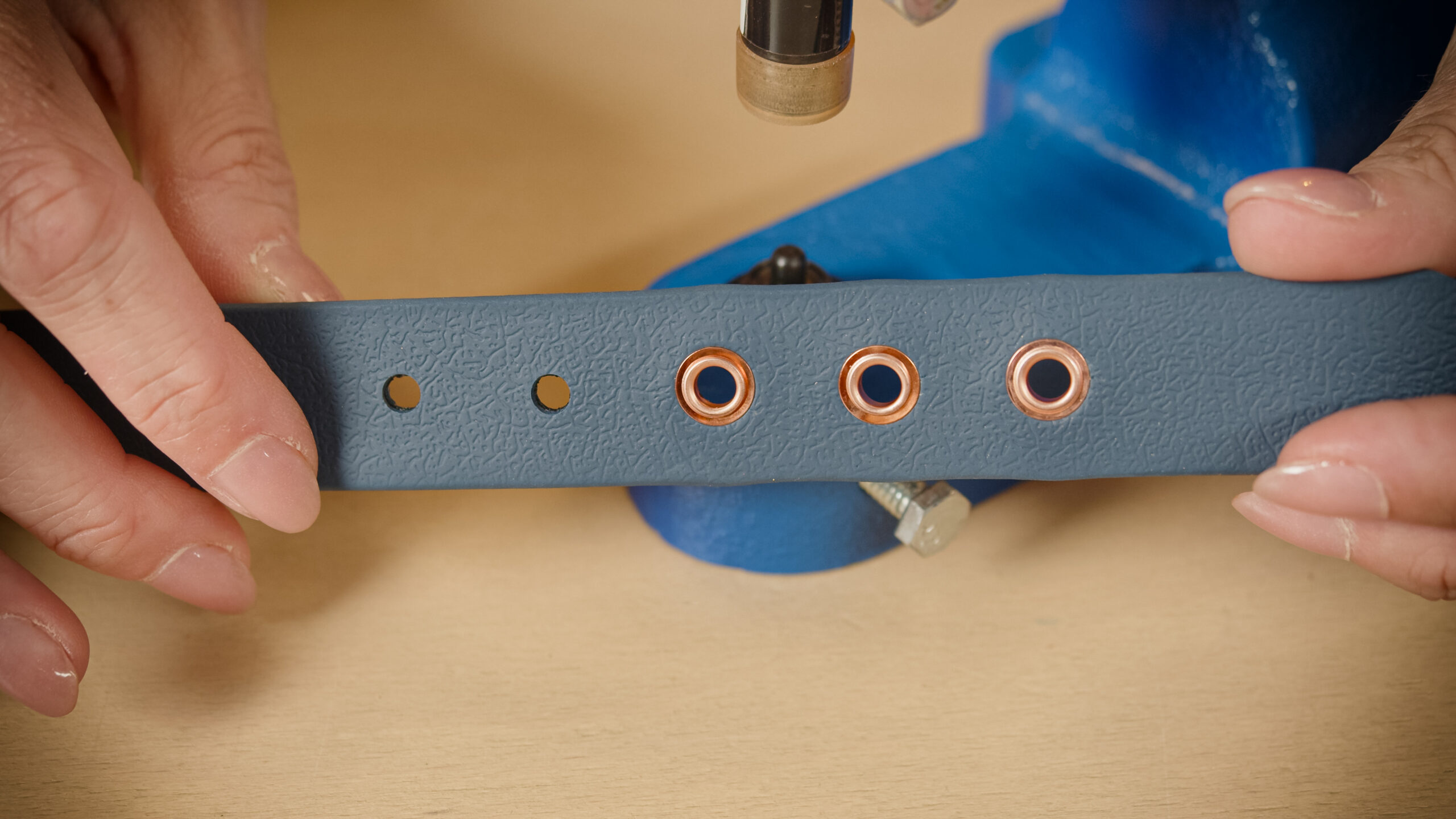

4. Výsledné zanýtování průchodek pomocí lisu z rubové (spodní) i lícové (vrchní) strany.

Důležitá upozornění z praxe: Na co si dát největší pozor?

Nýtování průchodek není žádná věda, ale stačí dvě malé chyby v přípravě materiálu a výsledek nebude sedět. V naší dílně jsme vysledovali, kde se dělají nejčastější chyby:

1. Příliš velký průměr vyseknuté dírky

Pokud máte průchodku o průměru např. 6 mm a vyseknete dírku 8 mm, je to zásadní chyba. Průchodka bude v otvoru volná, okraj podložky se nebude mít o co opřít a při prvním silnějším zatažení se celá průchodka z materiálu okamžitě vytrhne.

• Řešení:
  Vždy se držte našich doporučených tabulek. Do poddajné přírodní usně dělejte dírku klidně o chlup menší, protože useň je poddajná a průchodka v ní bude sedět krásně natěsno. U voděodolných popruhů pak otvor vysekněte přesně na rozměr průchodky, aby v něm neměla vůli a seděla pevně.

2. Nýtování do pružných materiálů (např. úplety a teplákovina)

Pružné materiály neustále pracují. Pokud průchodku aplikujete na pružnou látku jen tak, materiál se při běžném nošení a tahu za šňůrku roztáhne. Látka zpod průchodky jednoduše vyklouzne a průchodka se během chvíle vytrhne – samotná kovová podložka v tomto případě pružnou látku neudrží.

• Řešení:
  Místo, kam přijde průchodka, musíte nejdříve stabilizovat. Jediným spolehlivým řešením u pružných látek je zpevnění místa nažehlovací výztuhou z rubové strany a následné obšití dírky. Teprve do takto pevně zafixovaného a obšitého základu aplikujte průchodku, která se pak už nemá šanci vytrhnout.

3. Nerovné hrboly při tavení polypropylenových (PP) popruhů

Při tavení otvoru pájkou se syntetický popruh škvaří a kolem dírky vytváří tvrdé, vyvýšené hrboly. Pokud začnete nýtovat přes tyto nerovnosti, podložka nedosedne rovně, tvrdý plast nepovolí a průchodka pod tlakem lisu nebo paličky ráda praská. U PP popruhů sice nehrozí tak velké riziko vytrhnutí průchodky (protože zatavený okraj je sám o sobě velmi tvrdý), ale deformace kroužku kvůli hrbolům je častější.

Řešení:

• Za tepla: Dokud je vytavený plast ještě žhavý a tvárný, položte popruh na hladký, studený podklad (např. hladký beton nebo ocelovou kovadlinku) a rychle okraj poklepejte plochou stranou studeného kovového kladiva. Plast okamžitě zchladne a srovná se do absolutní roviny.

• Za studena: Pokud vám plast přesto ztvrdnul a vytvořil hrbol, opatrně ho zaštípejte kleštičkami. Pokud byste přitom ale narušili zatavená vlákna, lehce okraj znovu opalte zapalovačem, aby se popruh nezačal párat.

• Pozor na tvar dírky: Pokud používáte pájku s univerzálním jehlanovým hrotem, dírka nemusí být dokonale kulatá. Chce to buď trochu cviku a praxe, nebo si pořídit speciální kulatý nástavec na pájku v přesné velikosti průchodky, se kterým je práce nejrychlejší a nejpřesnější.

4. Výběr správné délky dříku průchodky

Aby šla průchodka správně roznýtovat, musí dřík po prostrčení materiálem a navlečení podložky ještě přibližně 2 mm koukat ven. Pokud máte příliš tlustý sendvič materiálů, dřík neprojde dostatečně daleko, přes podložku nic nekouká a vy průchodku vůbec nespojíte. Pokud je naopak materiál extrémně tenký (např. jemná látka nebo tenká koženka), dřík přečnívá až moc a při lisování se nemusí správně roznýtovat. Kov se místo čistého ohnutí může zdeformovat a jemný materiál se pod ním navíc snadno potrhá.

• Řešení:

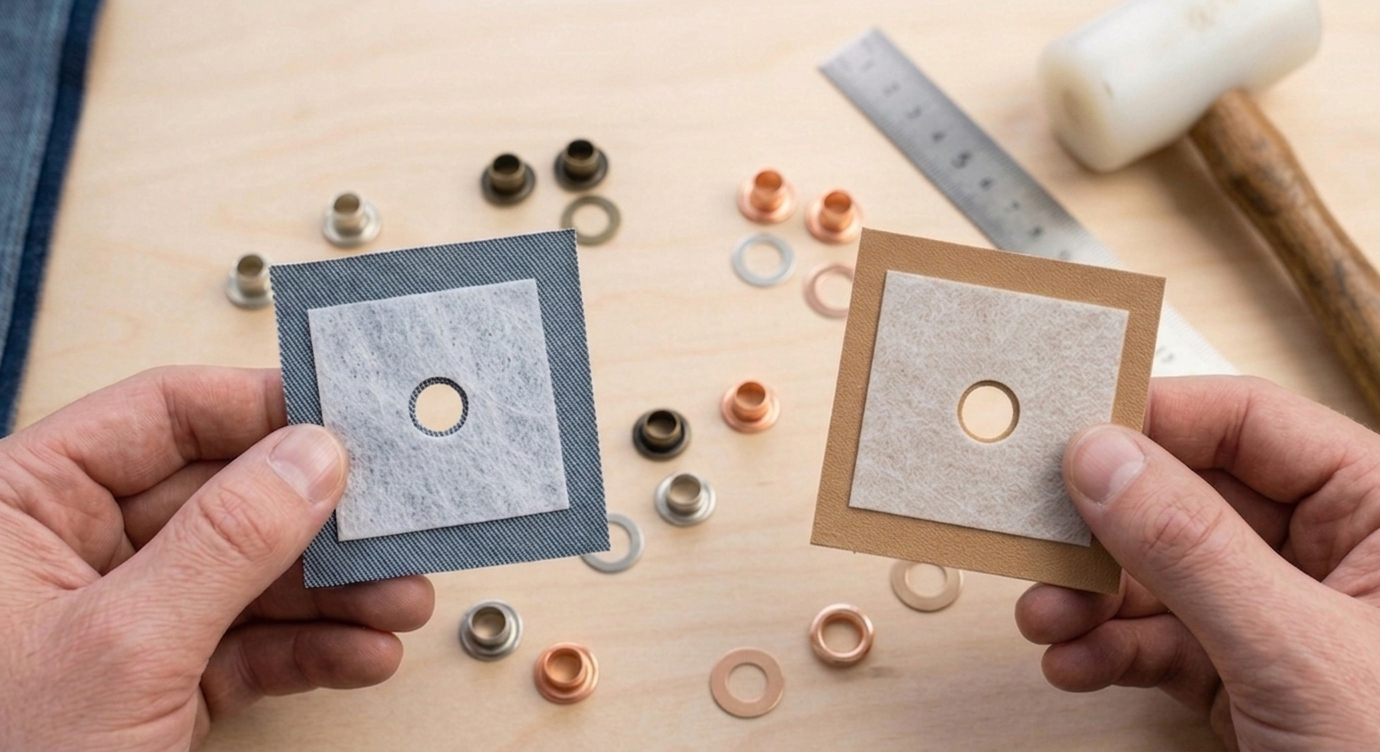

  Naše průchodky jsou rozměrově navržené tak, aby bez problémů pasovaly na běžné tloušťky popruhů i usní (kolem 3 až 4 mm). Pokud ale potřebujete průchodku aplikovat na velmi tenký materiál, použijte sedlářský trik: místo podložte z rubové strany dalším kouskem pevného materiálu (např. odřezkem přírodní usně, koženky nebo silnější nažehlovací tkaniny). Materiál tak získá potřebnou tloušťku, průchodka se po slisování do materiálu krásně „zakousne“ a bude pevně držet na svém místě.

Závěr

Ať už se pustíte do výroby luxusního koženého opasku, odolného psího obojku z voděodolného popruhu nebo plachty na vozík, správně zvolený děrovač a kvalitní kovová průchodka jsou základem úspěchu. S naším průvodcem a správnými přípravky do lisu nebo pro ruční nýtování vám půjde práce hezky od ruky.
