Nýtování pomocí ručního lisu

Nýtovat můžete ručně s vhodným nářadím, jak popisujeme v článku Jak na ruční nýtování, nebo pomocí ručního lisu. V dnešním článku se podíváme na to, jaké výhody ruční lis nabízí, jaké typy lisů existují a jak s ním správně pracovat při nýtování.

Ruční lis se skládá ze základny, ramene a pístu. Na trhu se setkáte se dvěma typy ručních lisů: pákovým a vřetenovým. Náš Ruční nýtovací lis je pákový. Rozdíl mezi nimi:

• Pákové lisy – práce na pákovém ručním lisu je rychlejší než na vřetenovém. Lis má zesílenou konstrukci, dlouhou páku, vysokou přesnost a velký pracovní zdvih. Dlouhá rukojeť zajišťuje hladký a lehký chod lisu.
• Vřetenové lisy – vyvinou stejnou lisovací sílu jako lisy pákové, práce na nich je ale o něco pomalejší. Obsluha přemisťuje páku z horní do dolní polohy kruhovým pohybem.

Výhody ručního pákového lisu

Oproti ručnímu nýtování lis zajišťuje kolmé stlačení nýtu bez vychýlení do strany.

Při nýtování vynaložíte méně fyzické síly a máte vždy jednu ruku volnou pro přidržení a úpravu materiálu.

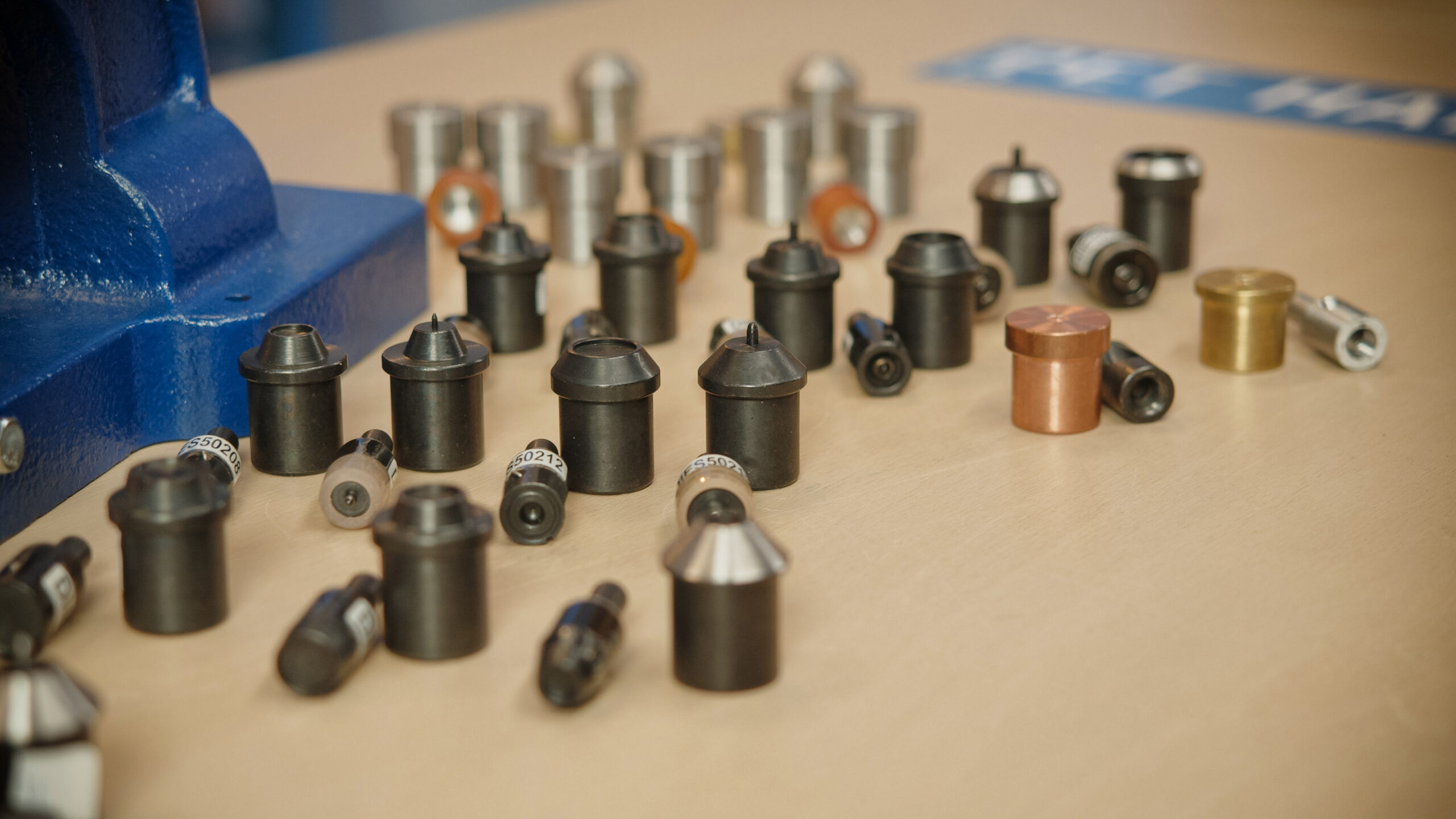

K lisu je možné dokoupit pistony (aplikační přípravky, matrice) na aplikaci:

• průchodek,
• stiskacích knoflíků,
• šatonových nýtů,
• magnetických zapínání nebo
• vysekávání dírek do usně či
• voděodolných popruhů.

Lis je vhodný pro praváky i leváky a při vysekávání dírek s ním snadno proseknete i více vrstev materiálu najednou.

Táhlo jako příslušenství k ručnímu lisu

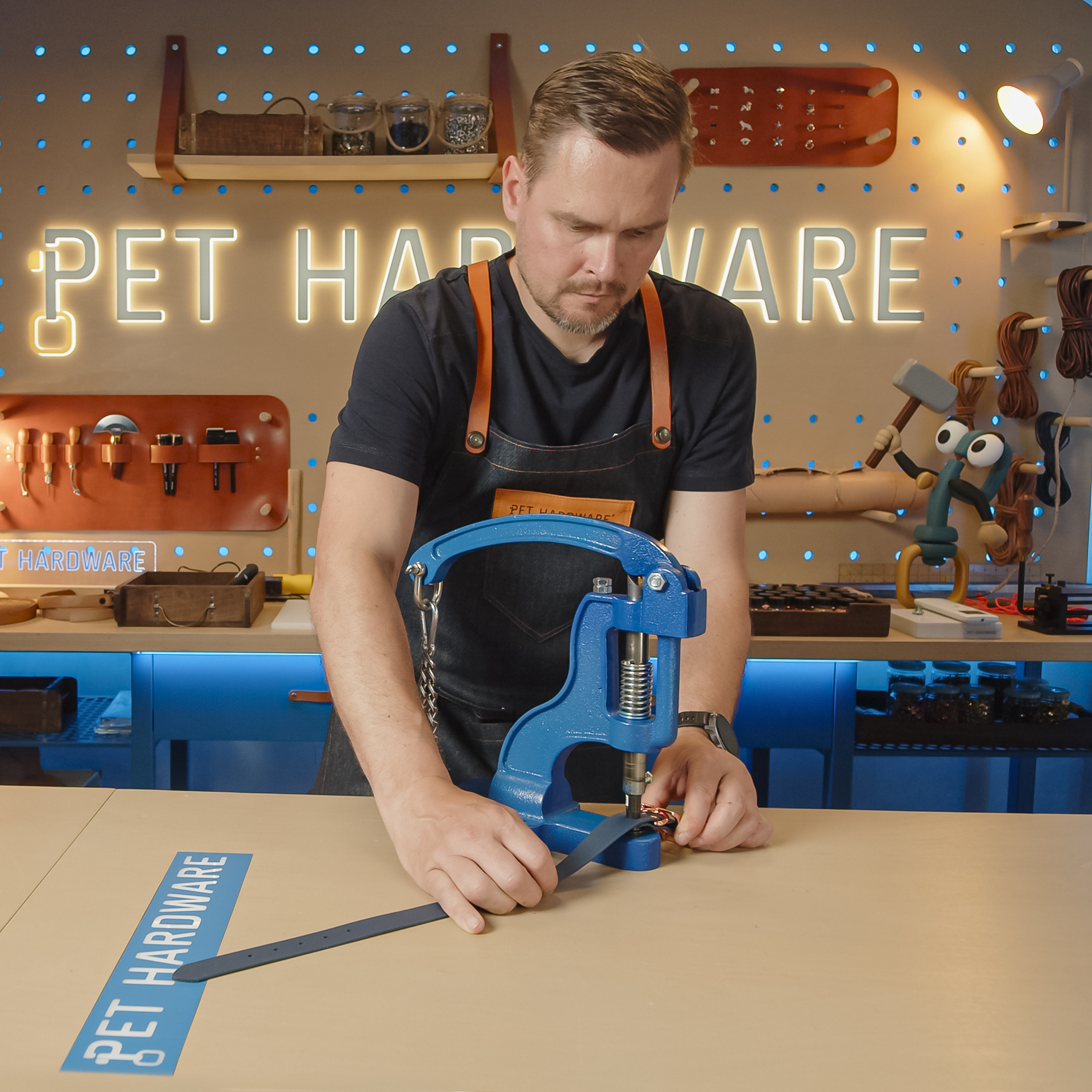

K lisu je možné dokoupit také speciální táhlo, které usnadňuje práci při nýtování tvrdších materiálů. S táhlem vyvinete při práci s lisem větší sílu a nýtování je tak jistější a plynulejší. Při jeho použití je však nezbytné mít lis pevně přišroubovaný k pracovní desce, aby se při silnějším záběru nepřevrátil a nedošlo k úrazu.

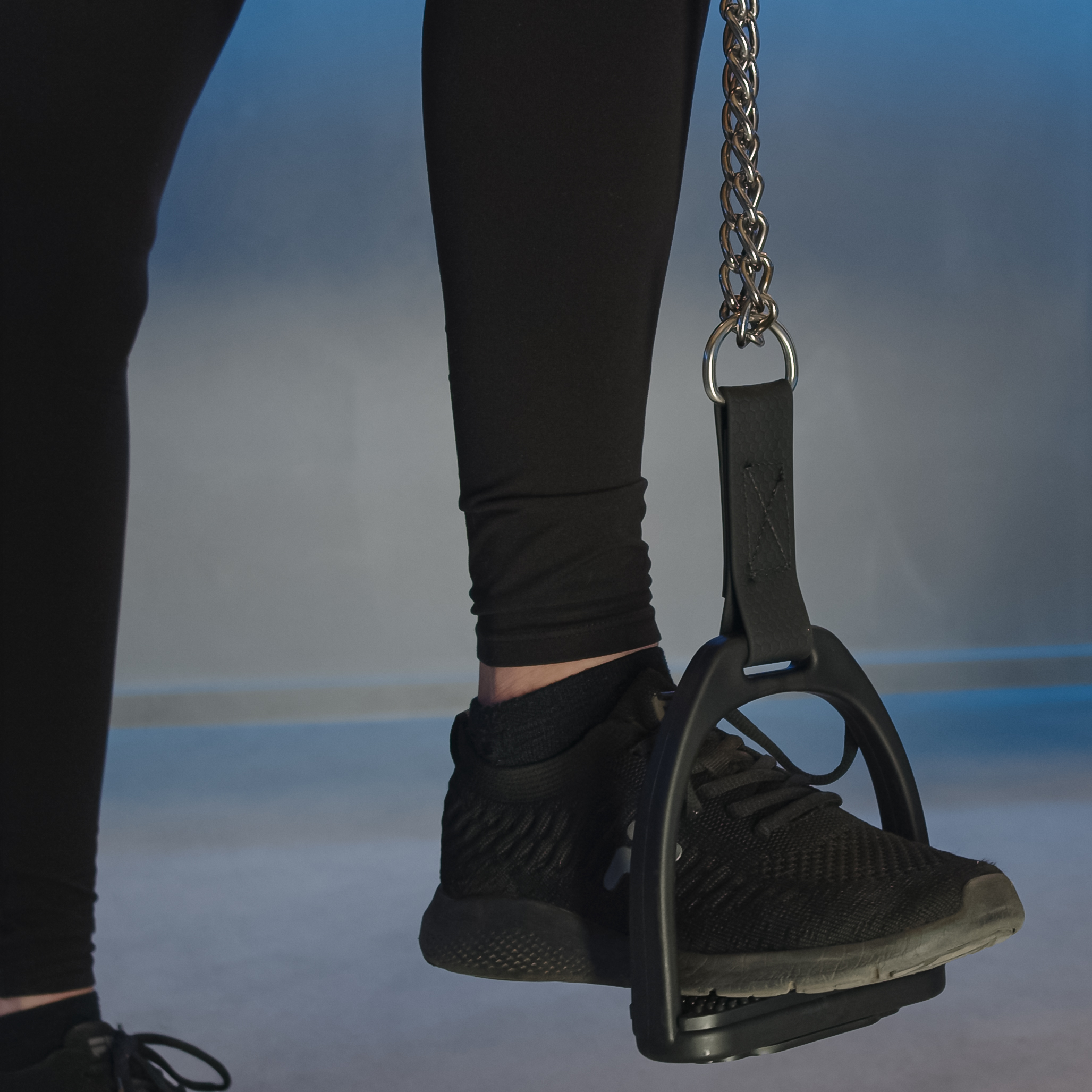

Velkou výhodou táhla je také ovládání lisu nohou, díky kterému máte při práci obě ruce volné pro manipulaci s materiálem. Hodí se hlavně při nýtování více kusů za sebou, kdy je práce rychlejší a přesnější.

Táhlo se nejvíc hodí při práci s nerezovými nýty, které jsou výrazně tvrdší a při roznýtování kladou větší odpor než běžné nýty. Právě v těchto případech je táhlo velmi užitečným pomocníkem a práci s ručním lisem výrazně usnadní.

Jak lis připravit před prací

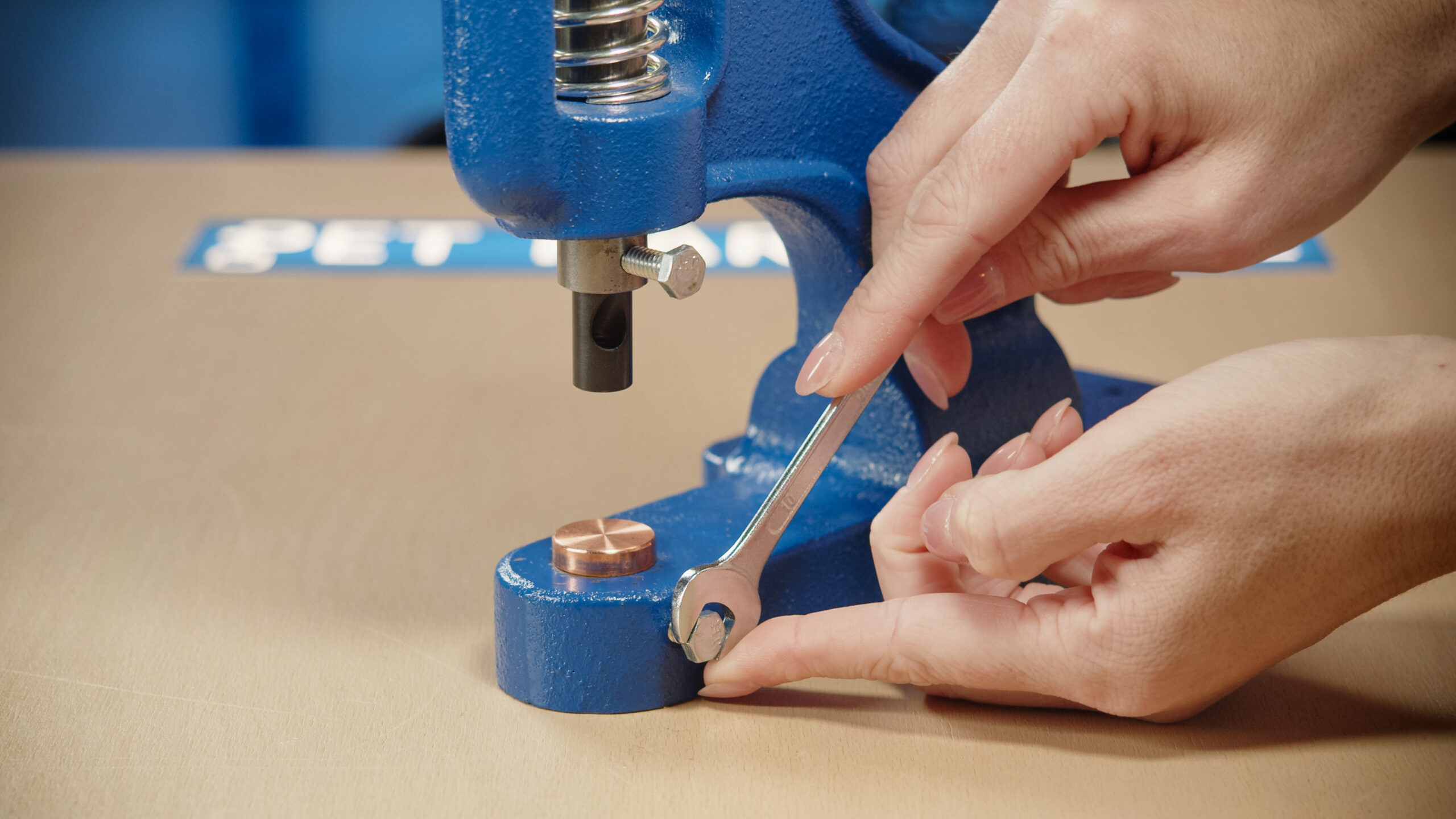

Lis umístěte na pevný pracovní stůl, nejlépe jej přišroubujte k pracovní desce. Zvolte správné pistony podle toho, co chcete pomocí lisu aplikovat.

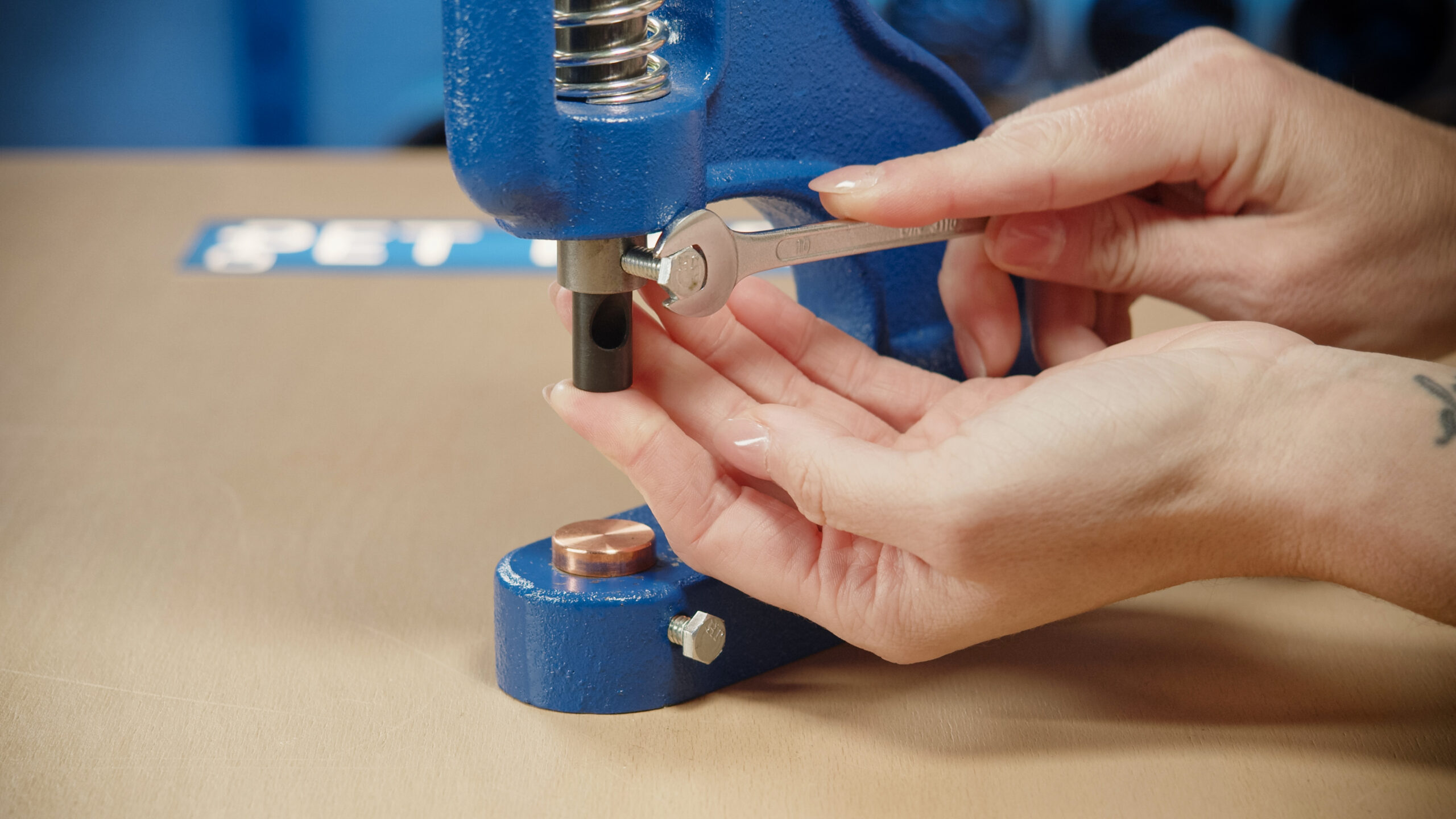

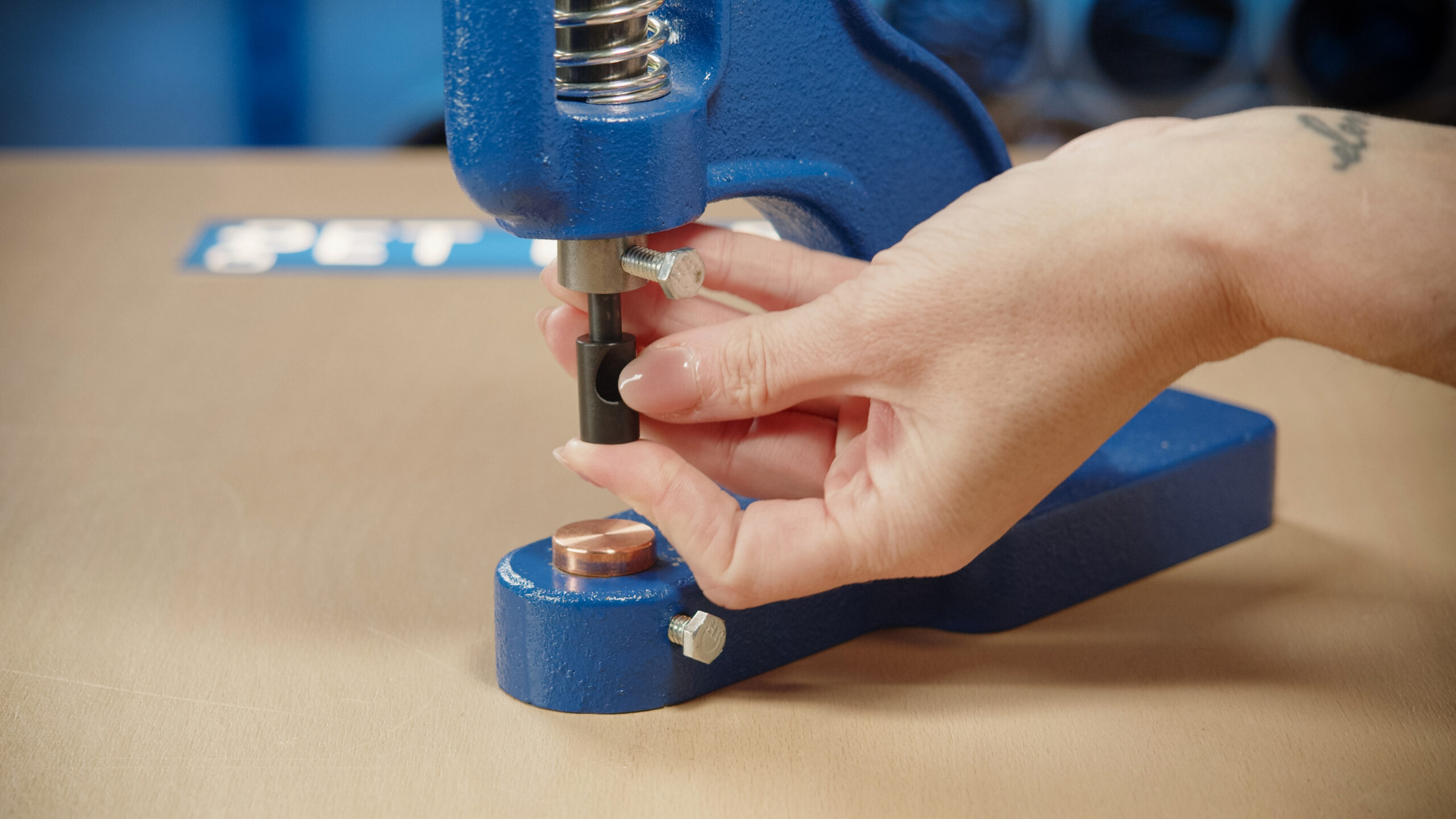

Pistony v lisu správně usaďte a oba upevněte aretačním šroubkem.

Děrování otvorů před nýtováním

Děrování do usně a měkčích materiálů

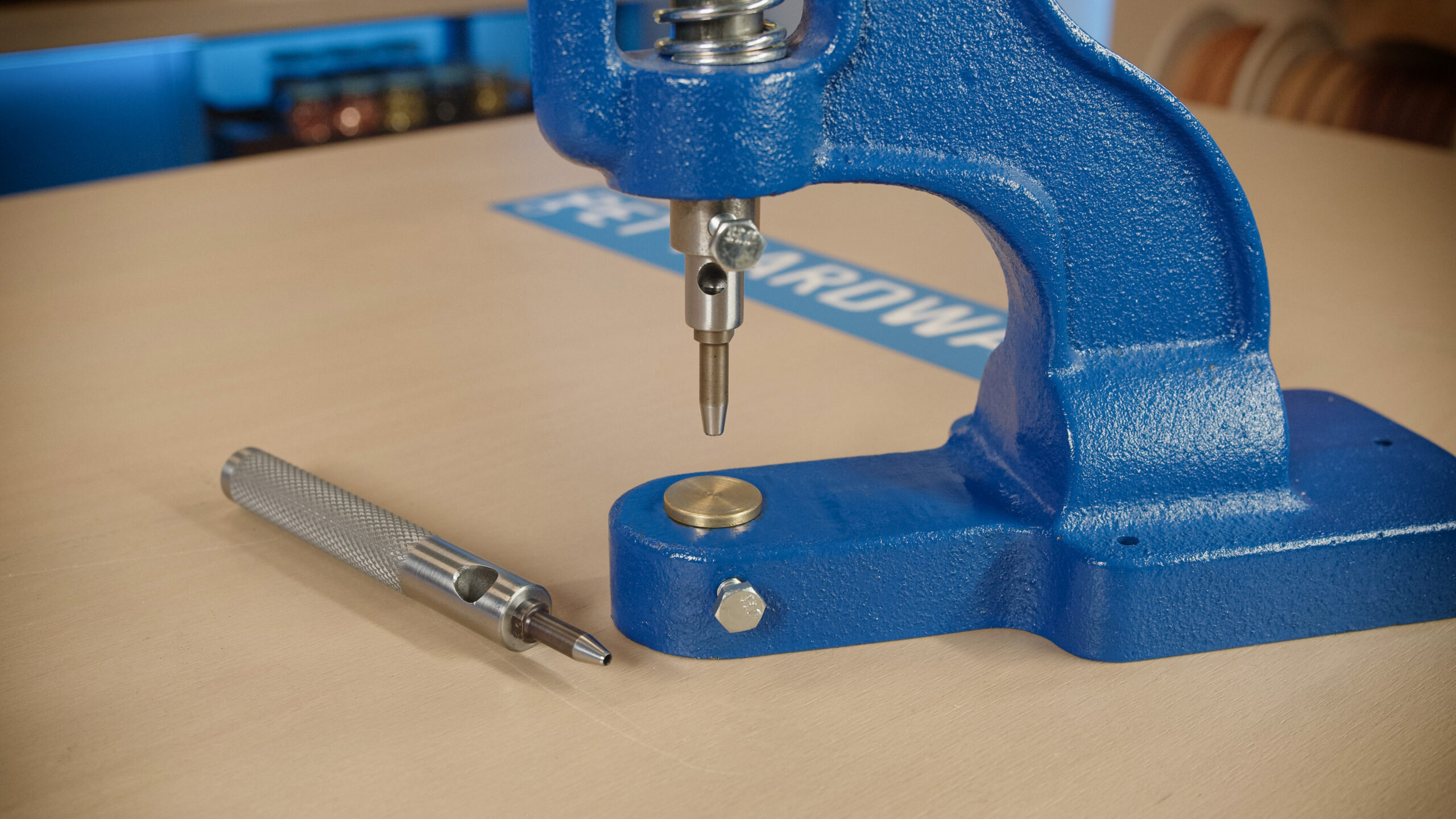

Před nýtováním je nejprve potřeba do materiálu vyseknout otvor odpovídající velikosti. Pro děrování do usně a dalších měkčích materiálů slouží děrovací přípravky do ručního lisu, které se do něj upevňují pomocí závitu.

Děrovací přípravky jsou dostupné v různých velikostech, proto je důležité zvolit správný průměr otvoru podle konkrétního nýtu. Otvor nesmí být příliš těsný ani zbytečně velký. Pokud bude malý, dřík nýtu jím neprojde. Pokud bude naopak příliš velký, může se spoj hlavně u menších nýtů při tahovém zatížení oslabit. Nejjistější je vždy vyzkoušet velikost otvoru nejprve na vzorku materiálu.

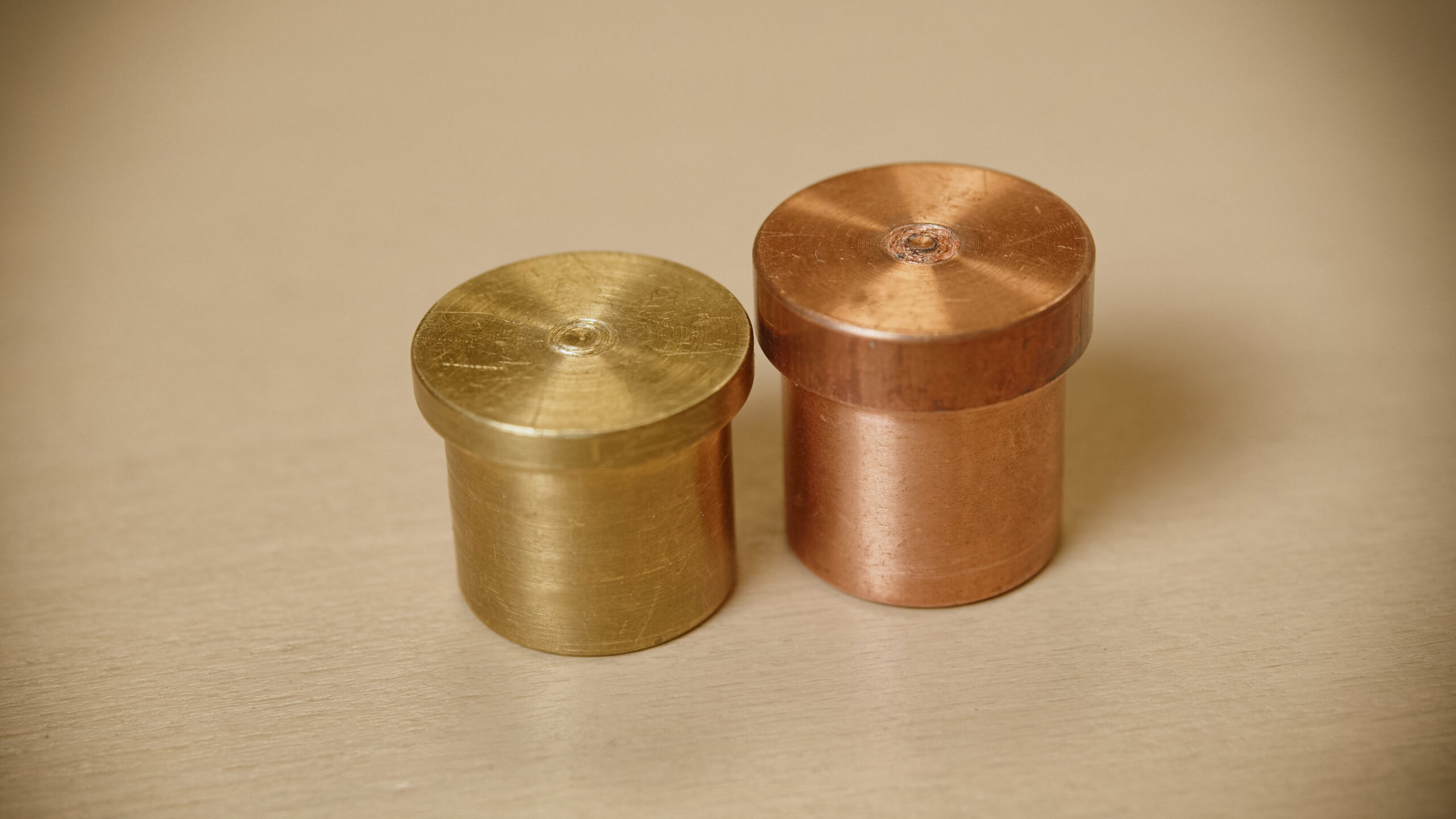

Proč je spodní piston z mědi nebo z mosazi

Spodní piston je u těchto děrovacích přípravků záměrně vyroben z mědi nebo mosazi, tedy z měkčích kovů. Díky tomu při děrování nedochází k tvrdému kontaktu průbojníku s podložkou, což pomáhá chránit ostří průbojníku před poškozením a ztupením.

Po určité době používání se na spodním pistonu začne tvořit vytlačené kolečko. To je běžný jev, který vzniká právě proto, že měď i mosaz jsou měkčí materiály. Nejde o výrobní vadu, ale o přirozený projev používání. Toto opotřebení samo o sobě neznamená, že se ničí průbojník.

K poškození průbojníků dochází nejčastěji tehdy, když se použije nevhodný typ děrovače pro daný materiál. Typickým příkladem je použití děrovačů určených na useň při děrování voděodolných popruhů, které mají uvnitř textilní výztuhu. Právě kvůli této výztuze se mohou běžné děrovače velmi rychle opotřebovat nebo i zcela zničit.

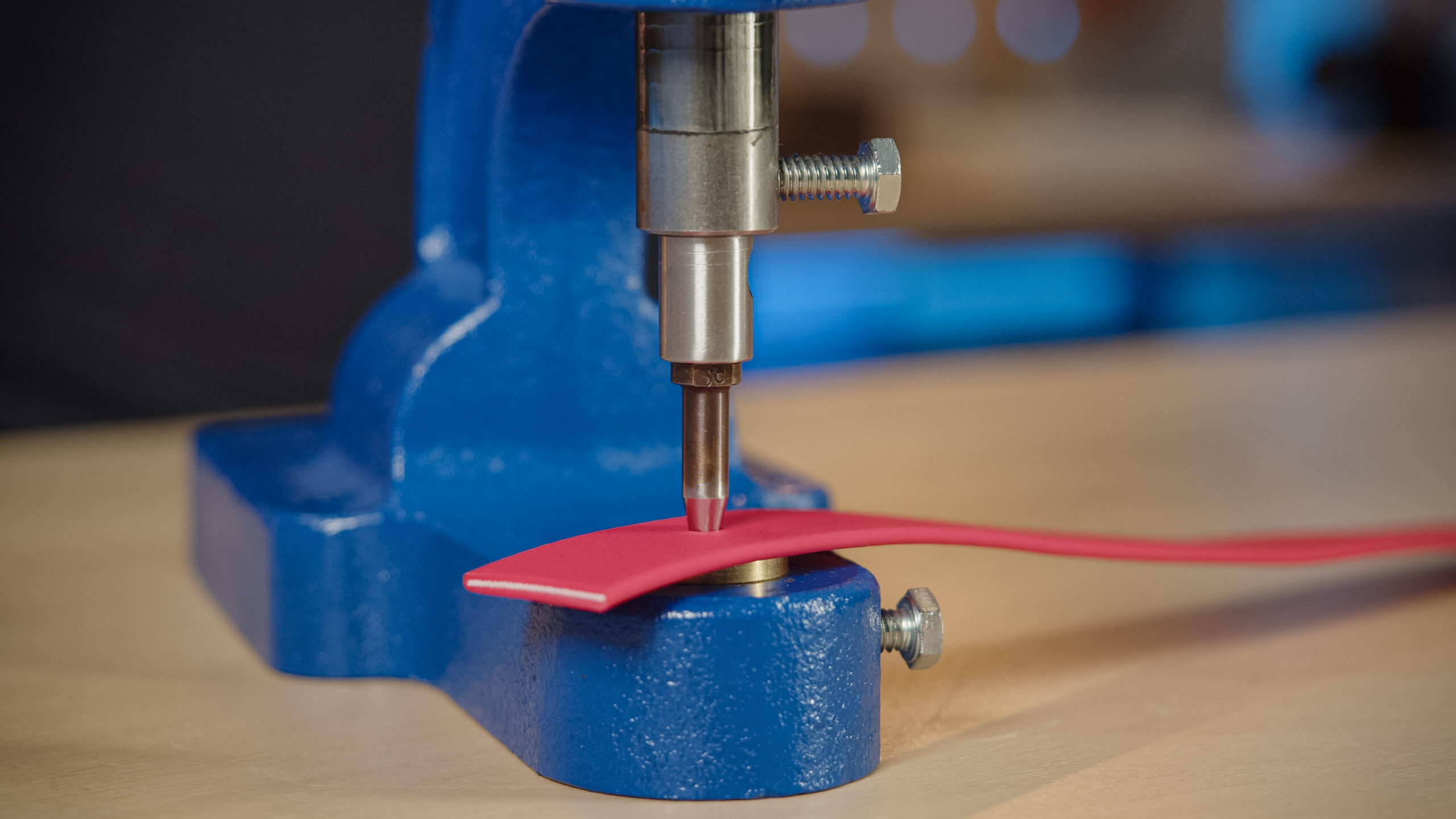

Děrování do voděodolných popruhů

Voděodolné popruhy mají uvnitř textilní výztuhu, a proto jsou při děrování náročnější než useň a jiné měkčí materiály.

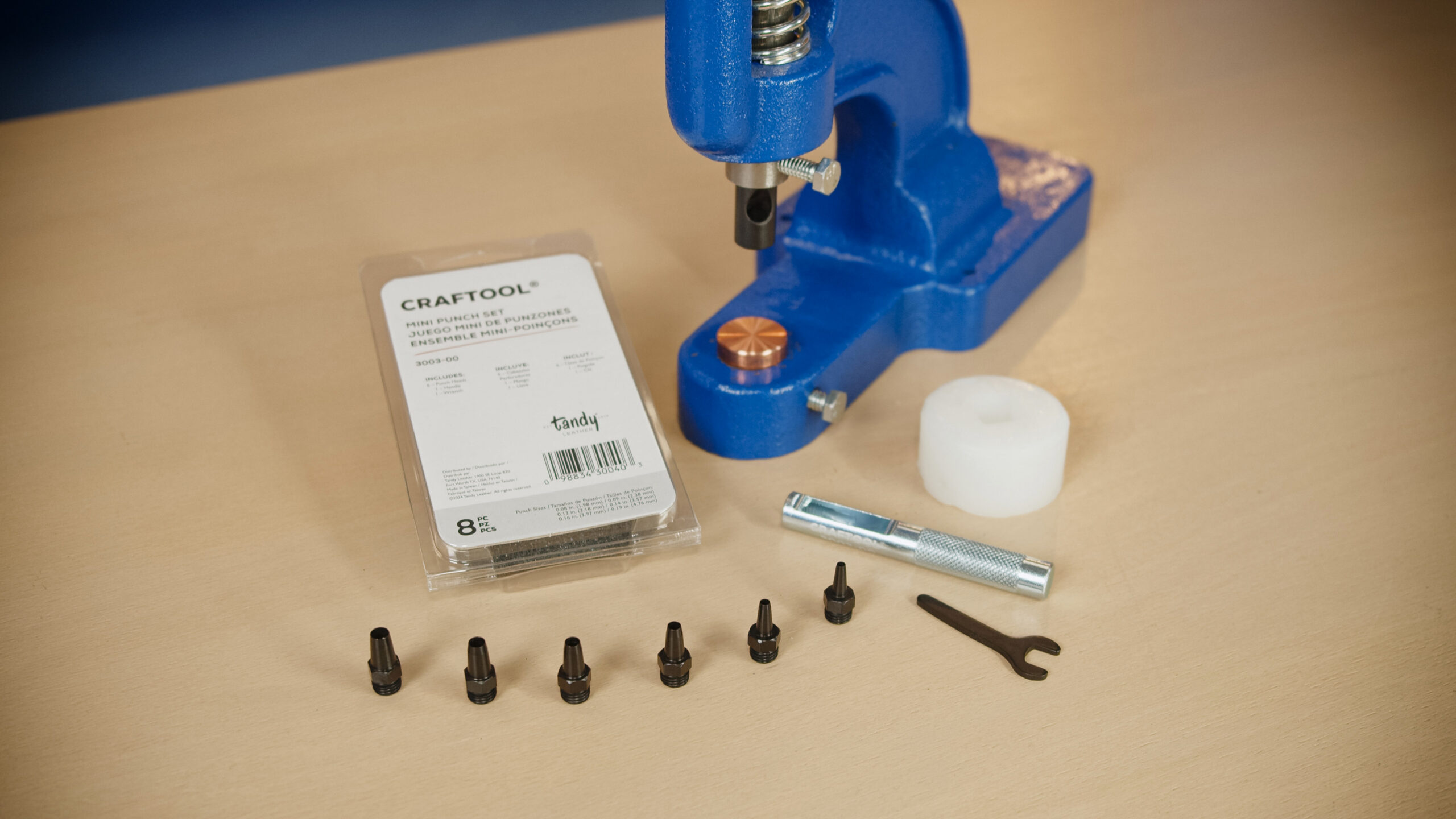

Pro děrování voděodolných popruhů v ručním lisu doporučujeme použít:

• přípravek pro děrovací průbojníky
• průbojník pro otvor 3 mm
• průbojník pro otvor 4 mm

Při děrování do voděodolných popruhů je důležité zvolit správnou velikost průbojníku podle plánovaného použití. Stejně jako u usně platí, že otvor nesmí být příliš těsný ani zbytečně velký. Nejlepší je vždy vše nejprve vyzkoušet na vzorku materiálu.

Jak zvolit správný průměr dírky?

Průměr otvoru zvolte podle tabulky v článku Ruční nýtování. Pro lis platí totéž: do usně průbojník o něco menší než dřík, do voděodolného popruhu přesně podle dříku.

Nýtování pomocí ručního lisu

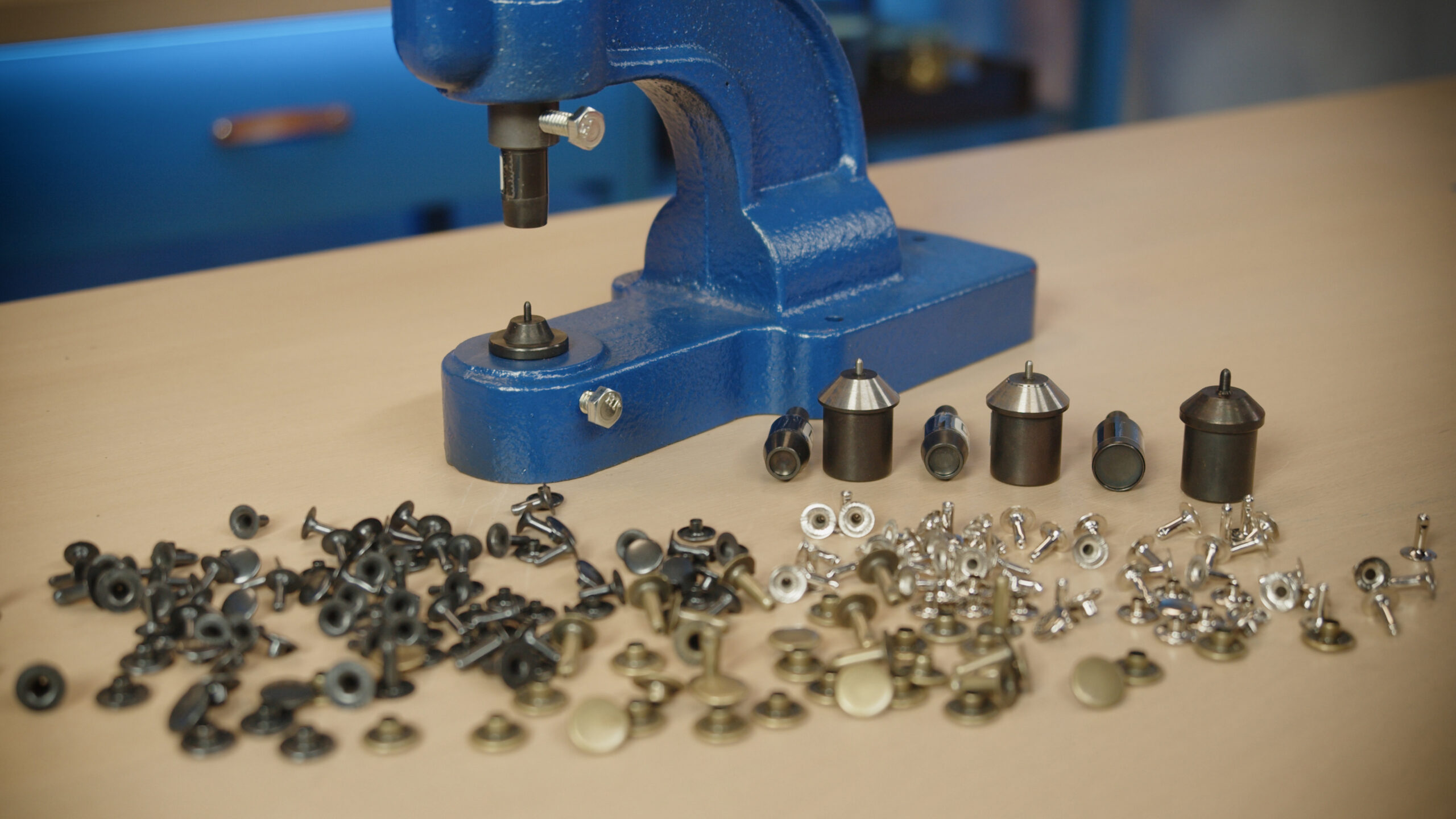

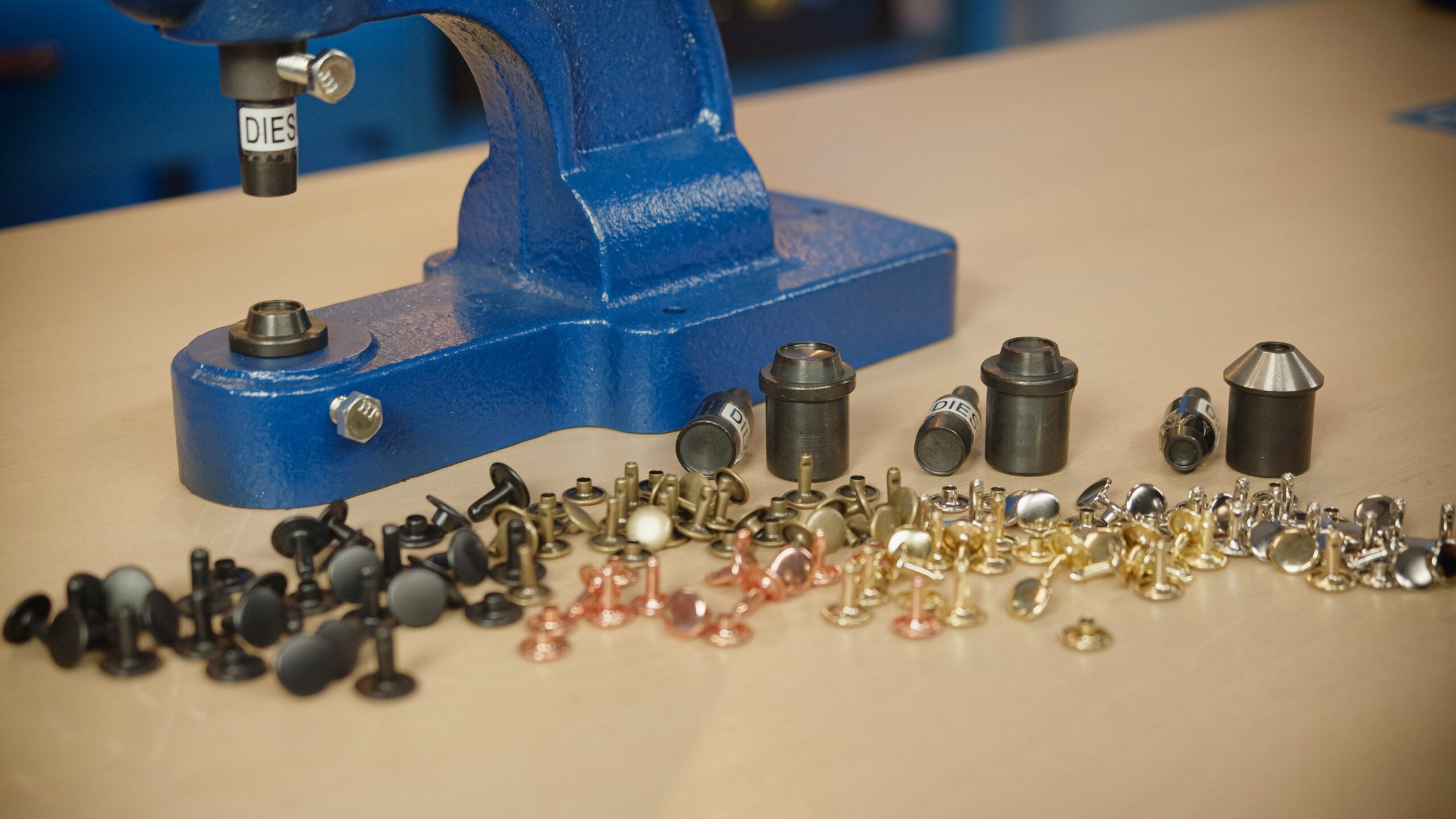

Po správné přípravě lisu a vyseknutí otvoru můžeme přistoupit k samotnému nýtování. Při práci s ručním lisem je důležité zvolit správný nýtovací přípravek podle typu a velikosti nýtu. Otevřené a uzavřené nýty totiž vyžadují odlišné pistony: pistony na otevřené nýty a pistony na zavřené nýty. Průměr pistonu odpovídá průměru hlavičky nýtu (6, 7, 8, 10 nebo 12 mm). Výhodou ručního lisu je kolmé vedení tlaku, díky kterému se nýt při stlačení nevychyluje do strany.

Při výběru nýtu vycházejte z celkové tloušťky spojovaných materiálů. Obecně platí, že nýt by měl být přibližně o 2–3 mm delší než výsledná tloušťka spojovaných vrstev. Nejlepší je vždy vše nejprve vyzkoušet na vzorku materiálu.

Podrobný přehled všech typů, materiálů a velikostí nýtů najdete v našem samostatném článku:

Roznýtování otevřeného nýtu

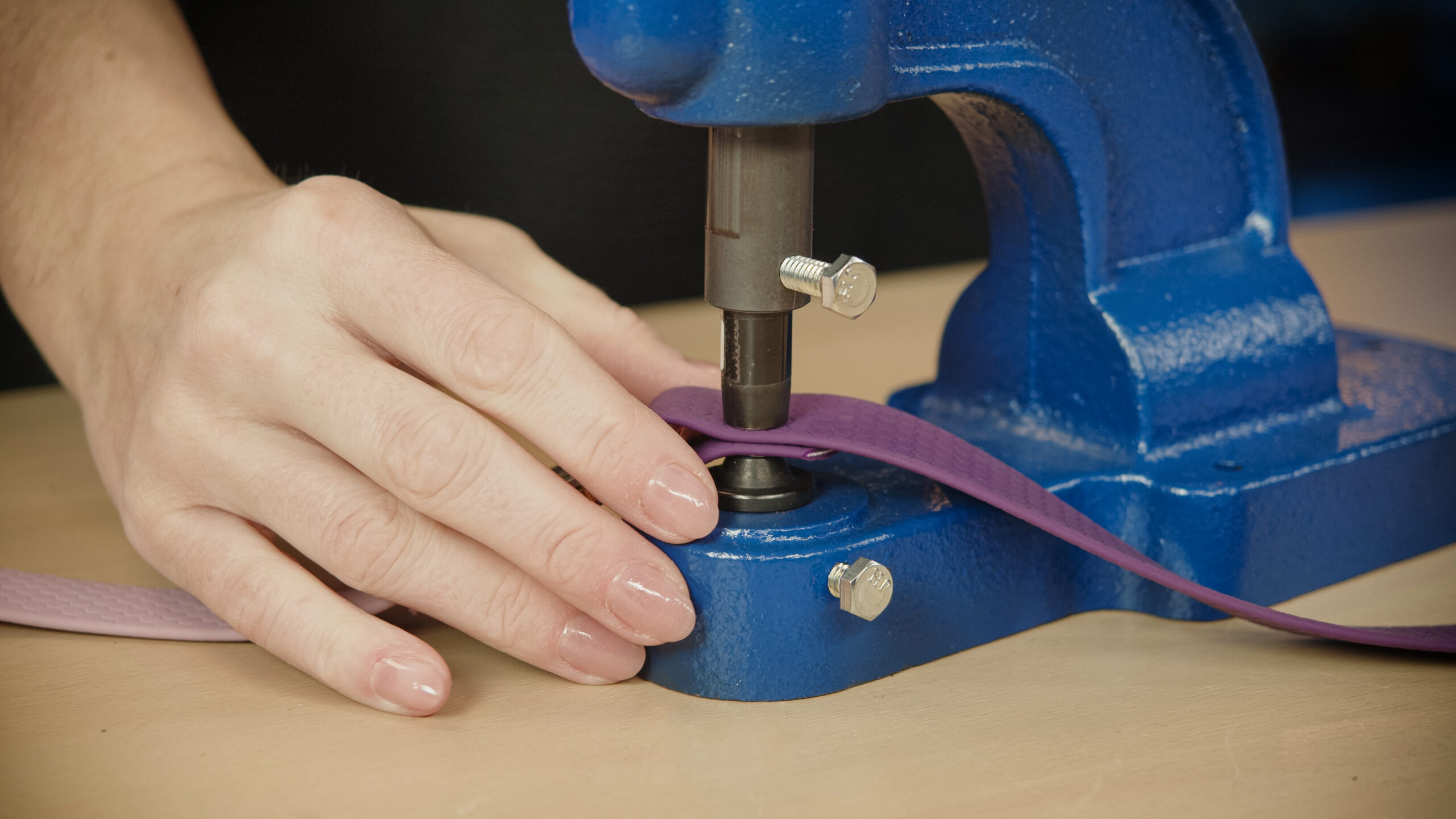

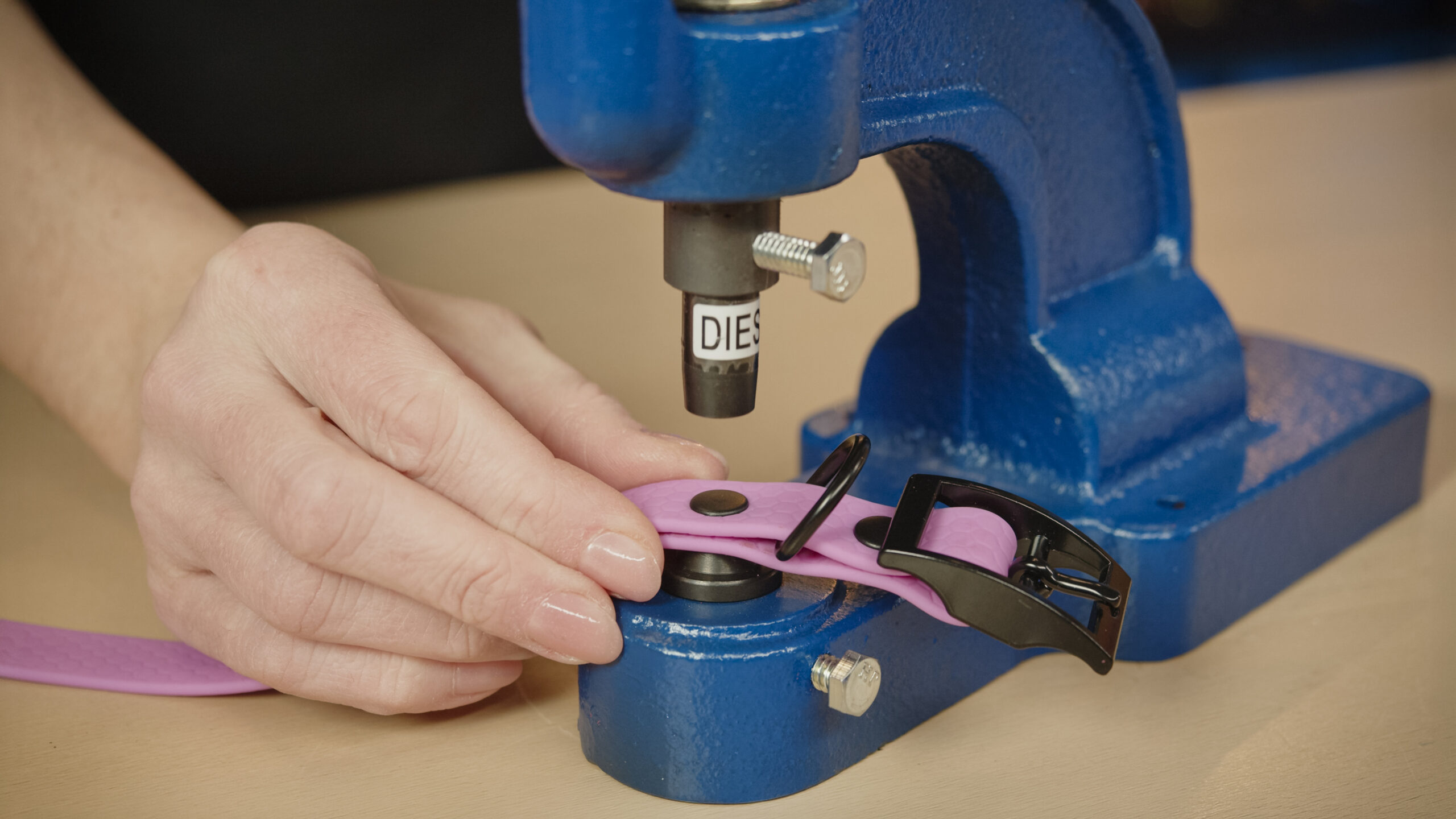

Do lisu namontujte nýtovací přípravek příslušné velikosti. Dřík nýtu vložte z rubové strany výrobku do připraveného otvoru.

Z lícové strany nasaďte na dřík hlavičku nýtu. Takto připravený nýt uložte na spodní díl pistonu.

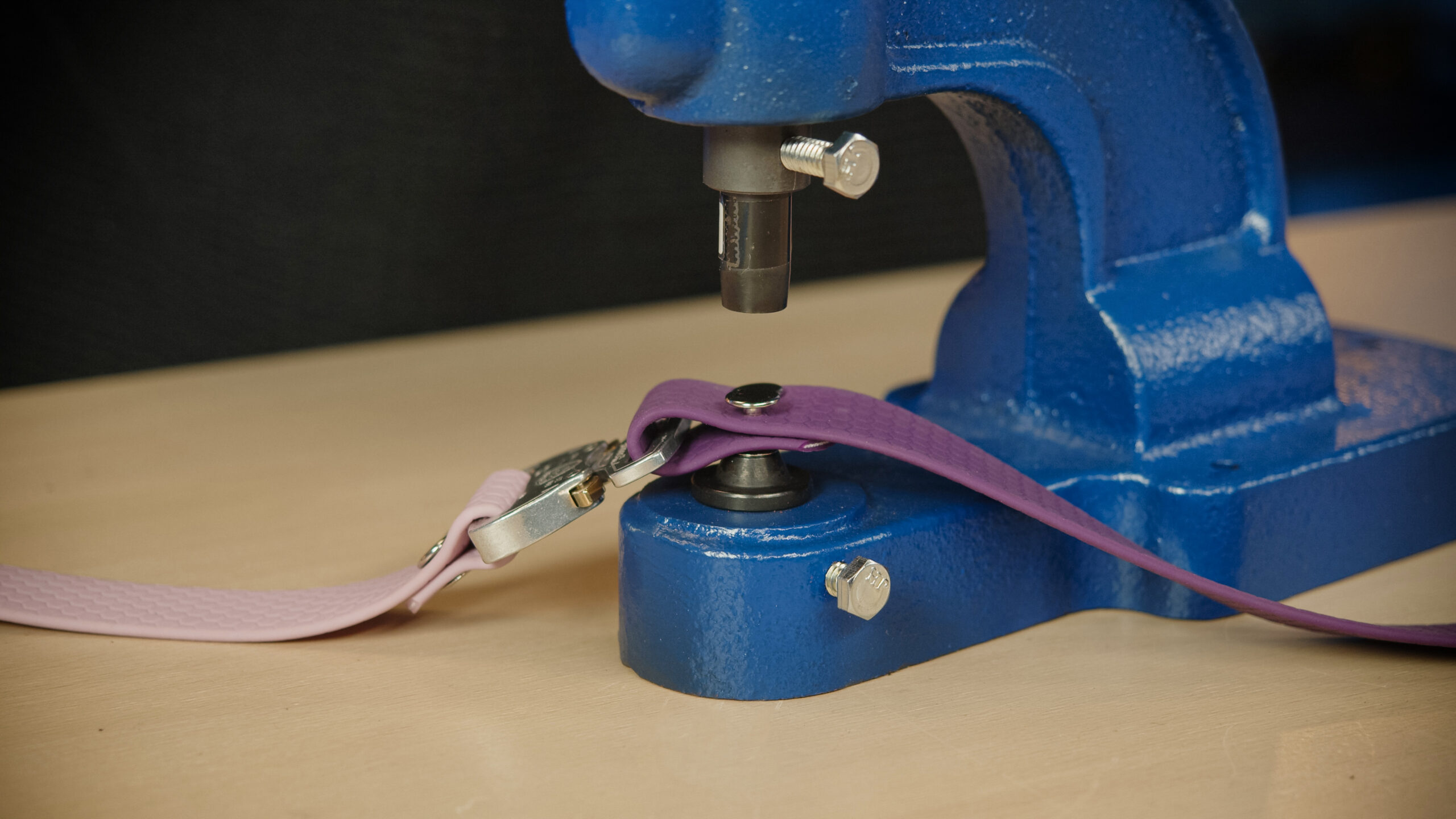

Plynulým stlačením páky nýt roznýtujte.

Tlak lisu zajistí, že nýt bude roznýtován rovnoměrně. Tlakem lisu na hlavičku nýtu dojde k deformaci, při které dřík nýtu zvětší svůj průměr a vznikne pevný nerozebíratelný spoj.

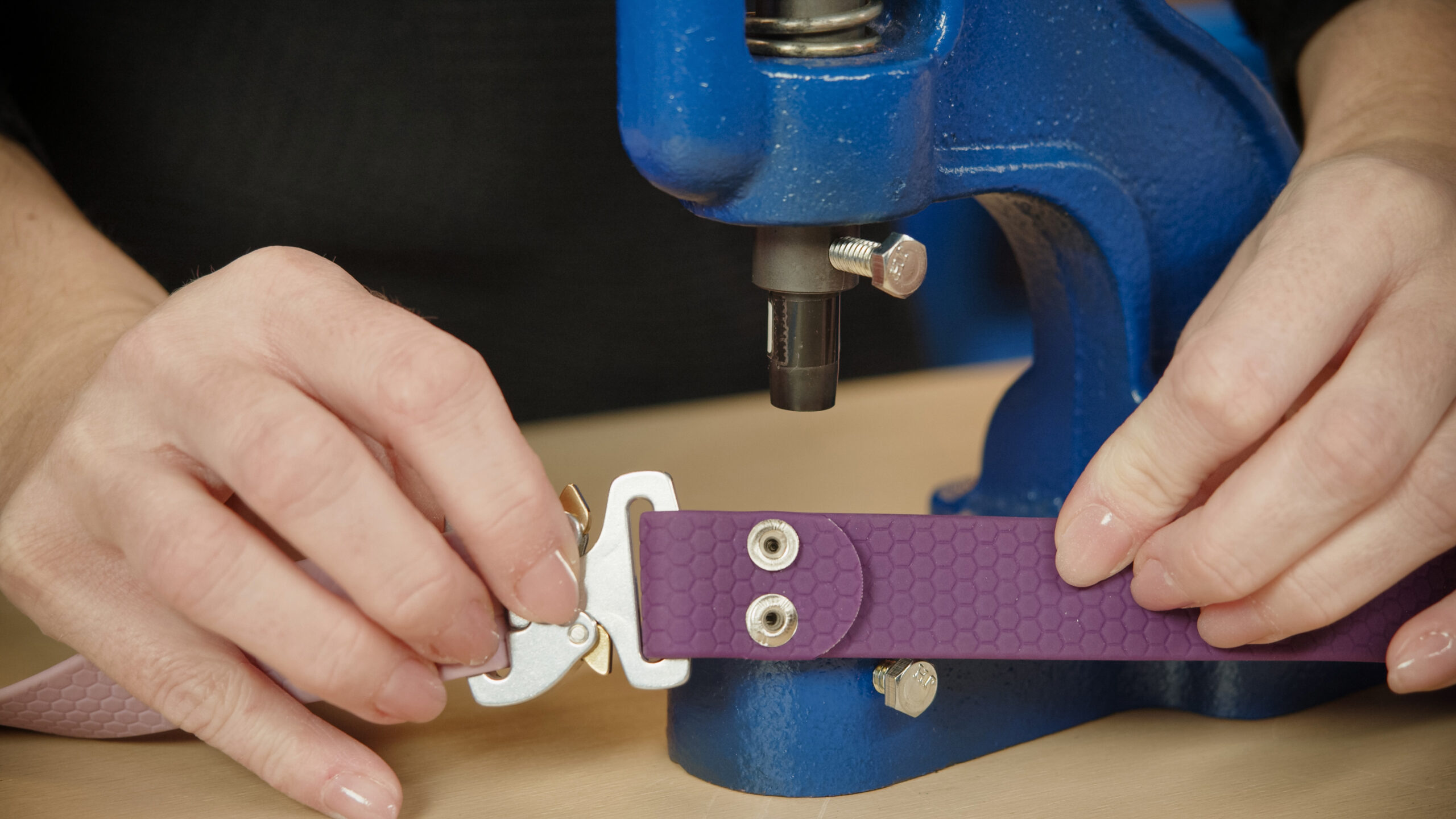

Roznýtování uzavřeného nýtu

Postup nýtování uzavřeného nýtu je podobný jako u otevřeného nýtu, je však potřeba použít piston určený pro roznýtování uzavřeného nýtu. Také zde platí, že každá velikost nýtu má svůj vlastní nýtovací přípravek.

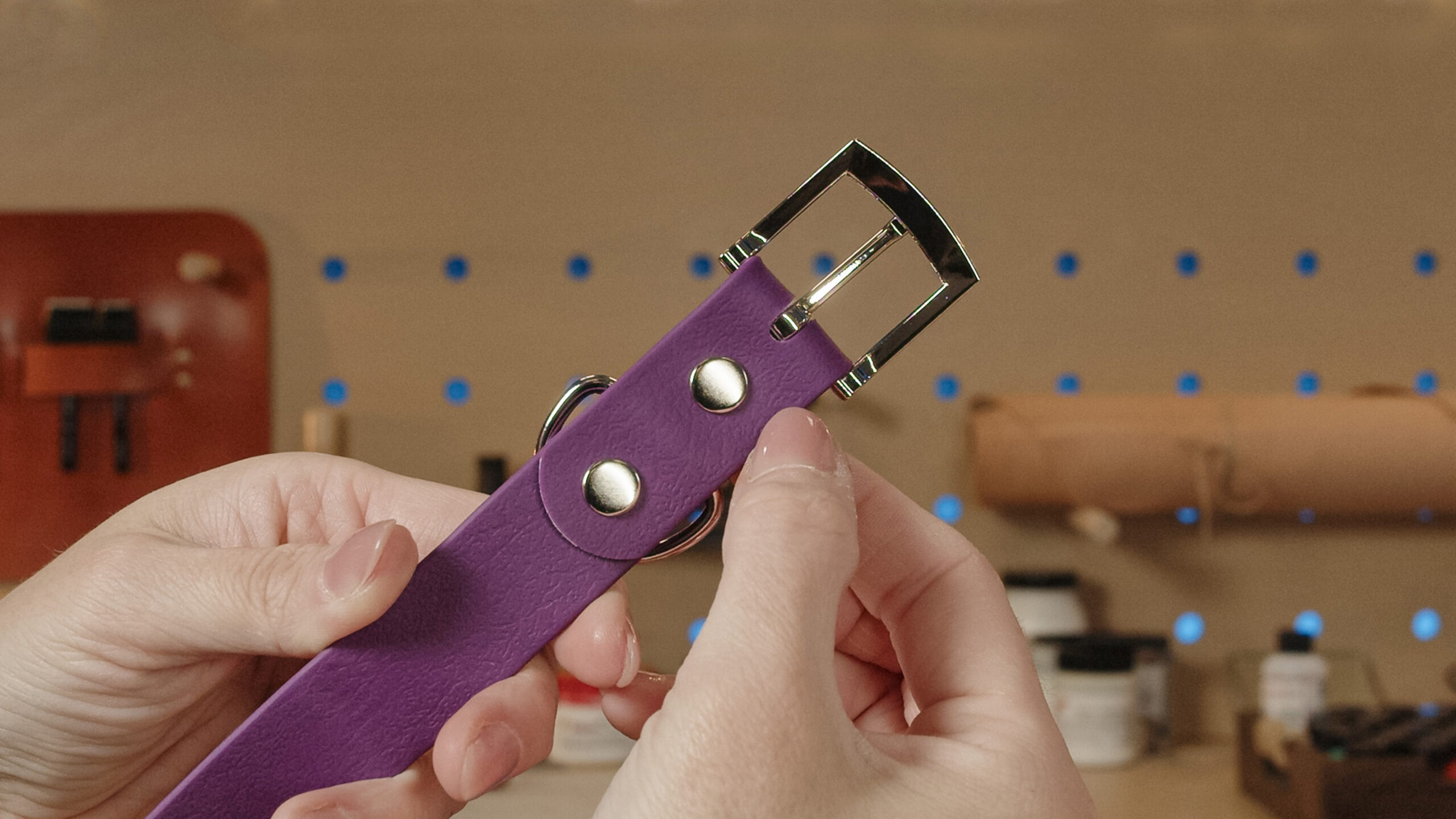

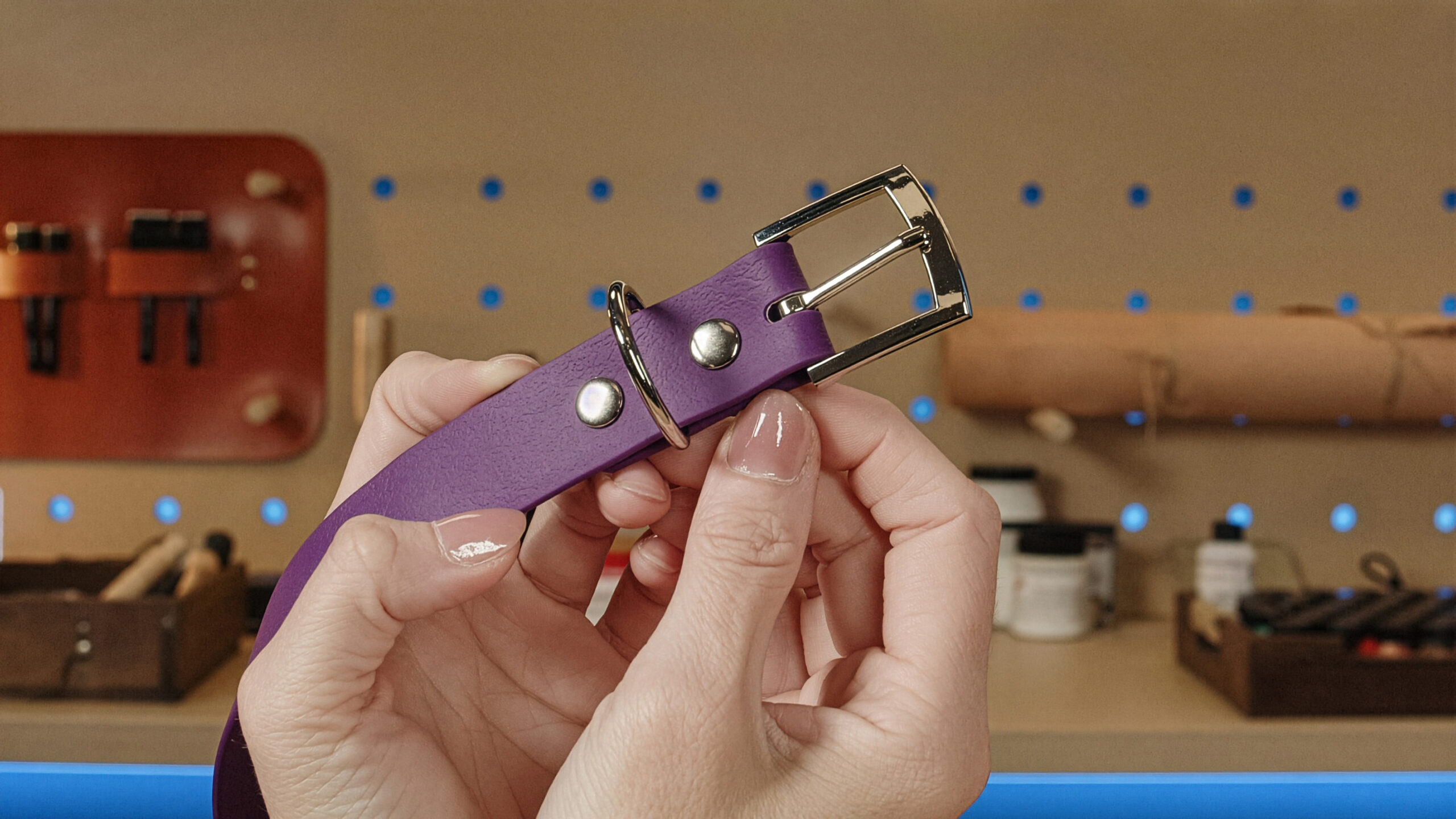

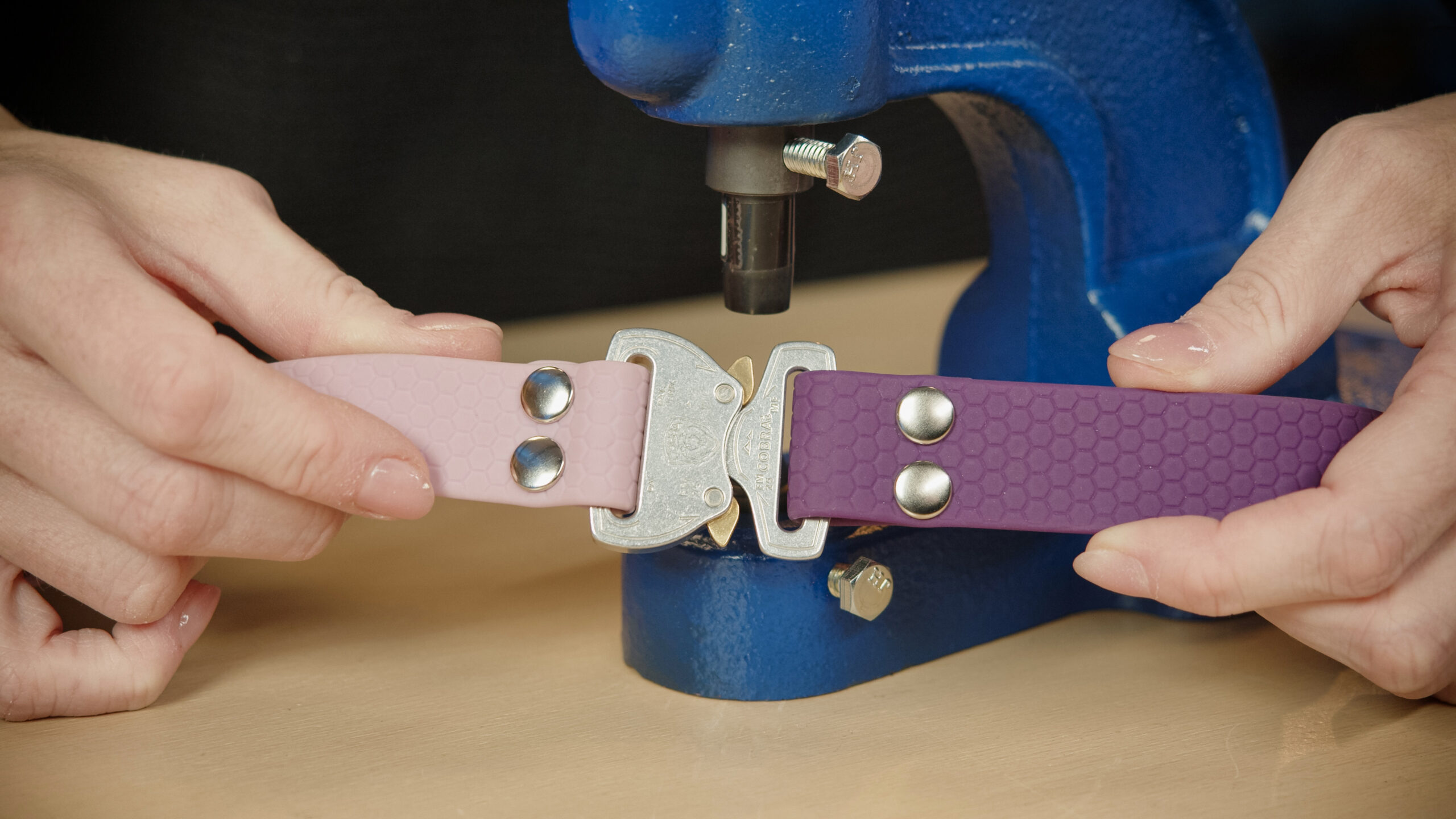

Aplikační přípravek má prohlubeň ve tvaru hlavičky nýtu, díky které nedochází při nýtování k jejímu poškození. Výsledkem je čistě zpracovaný spoj a kulatá hlavička nýtu z obou stran.

Co dalšího zvládnete s ručním lisem

Práce s ručním lisem je jednoduchá, přesná a usnadňuje práci zejména při opakovaném nýtování. Při použití správných pistonů a správně zvolené velikosti nýtu dosáhnete čistého a pevného spoje s minimem zmetků.

Ruční lis navíc nevyužijete jen při nýtování. Hodí se i pro aplikaci další galanterie a v dílně se rychle stane pomocníkem, po kterém sáhnete častěji, než jste původně čekali. Chcete vidět další praktické využití? Podívejte se třeba na naše články o nýtování průchodek, šatonových nýtů a druků:
