Nýtování pomocí ručního lisu

Nýtovat lze manuálně s využitím vhodného nářadí, jak popisujeme v článku Jak na ruční nýtování, nebo pomocí ručního lisu. V dnešním článku se podíváme na to, jaké výhody ruční lis nabízí, jaké typy lisů existují a jak s ním správně pracovat při nýtování.

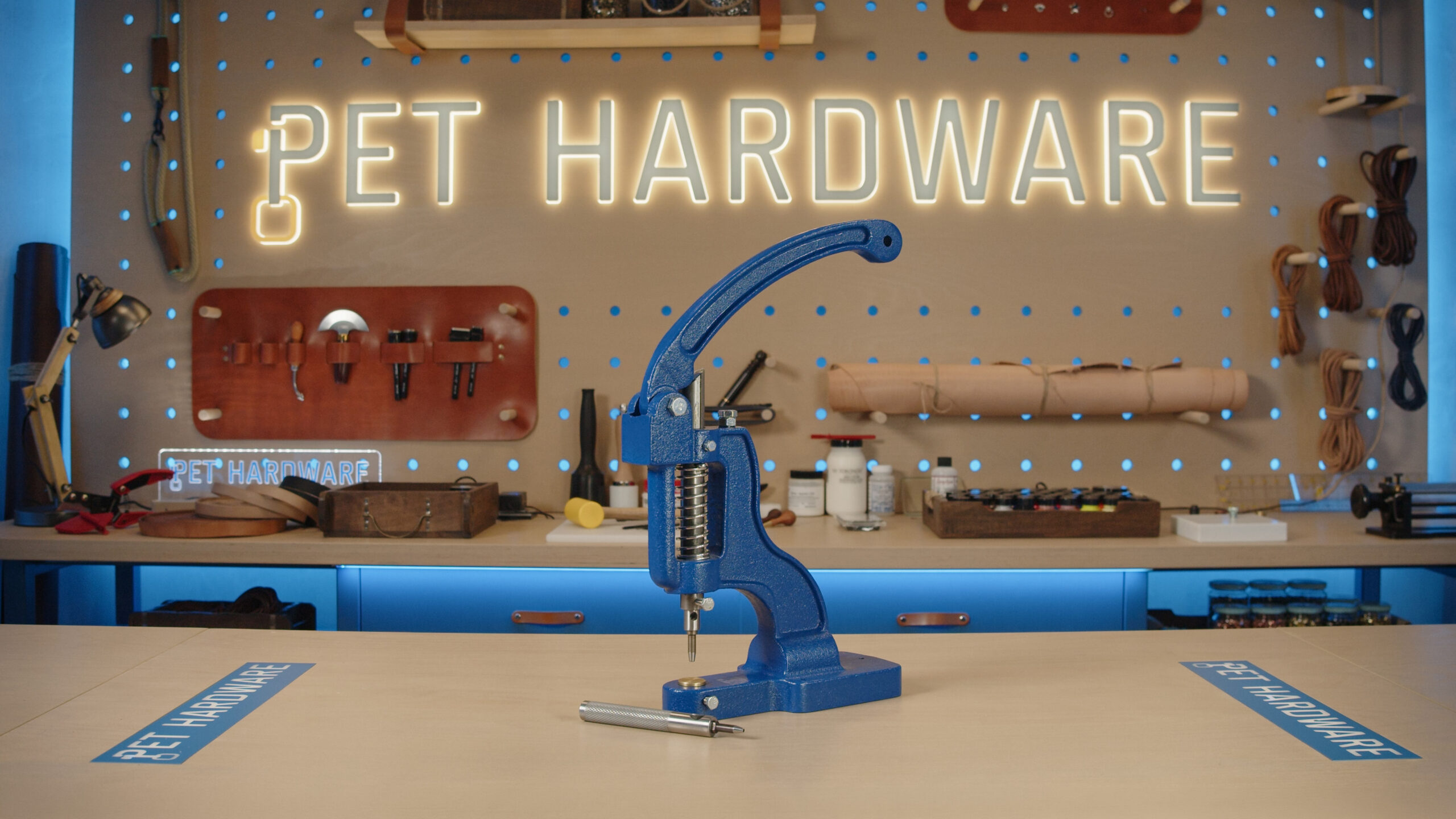

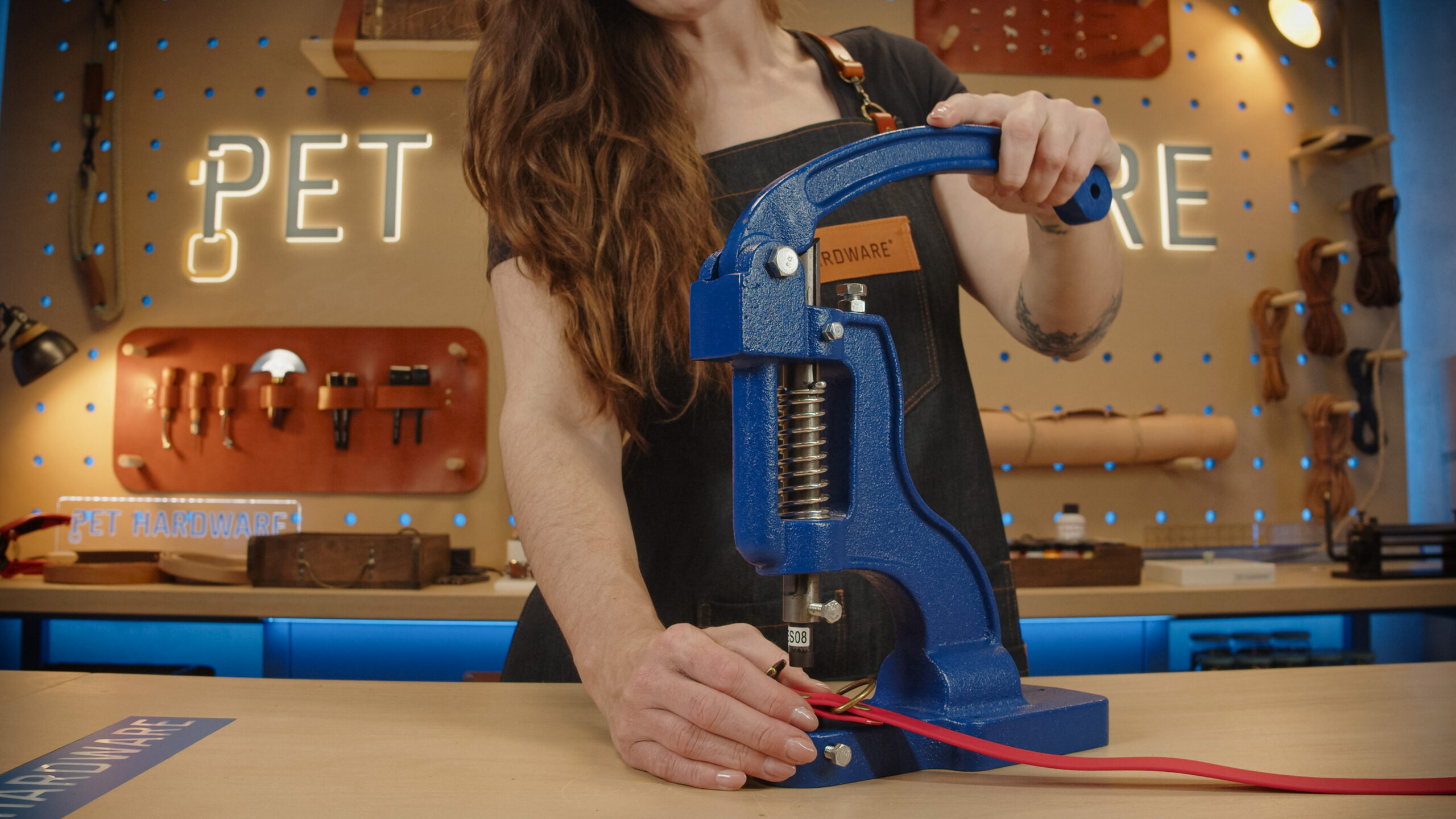

Ruční lis se skládá ze základny, ramene a pístu. Na trhu se nejčastěji setkáte se dvěma typy ručních lisů:

• Pákové lisy – práce na pákovém ručním lisu je rychlejší než na vřetenovém. Lis má zesílenou konstrukci, dlouhou páku, vysokou přesnost a velký pracovní zdvih. Dlouhá rukojeť zajišťuje hladký a lehký chod lisu.
• Vřetenové lisy – vyvinou stejnou lisovací sílu jako lisy pákové, práce na nich je ale o něco pomalejší. Obsluha přemisťuje páku z horní do dolní polohy kruhovým pohybem.

Výhody ručního pákového lisu

Oproti ručnímu nýtování lis zajišťuje kolmé stlačení nýtu bez vychýlení do strany.

Při nýtování vynaložíte méně fyzické síly a máte vždy jednu ruku volnou pro přidržení a úpravu materiálu.

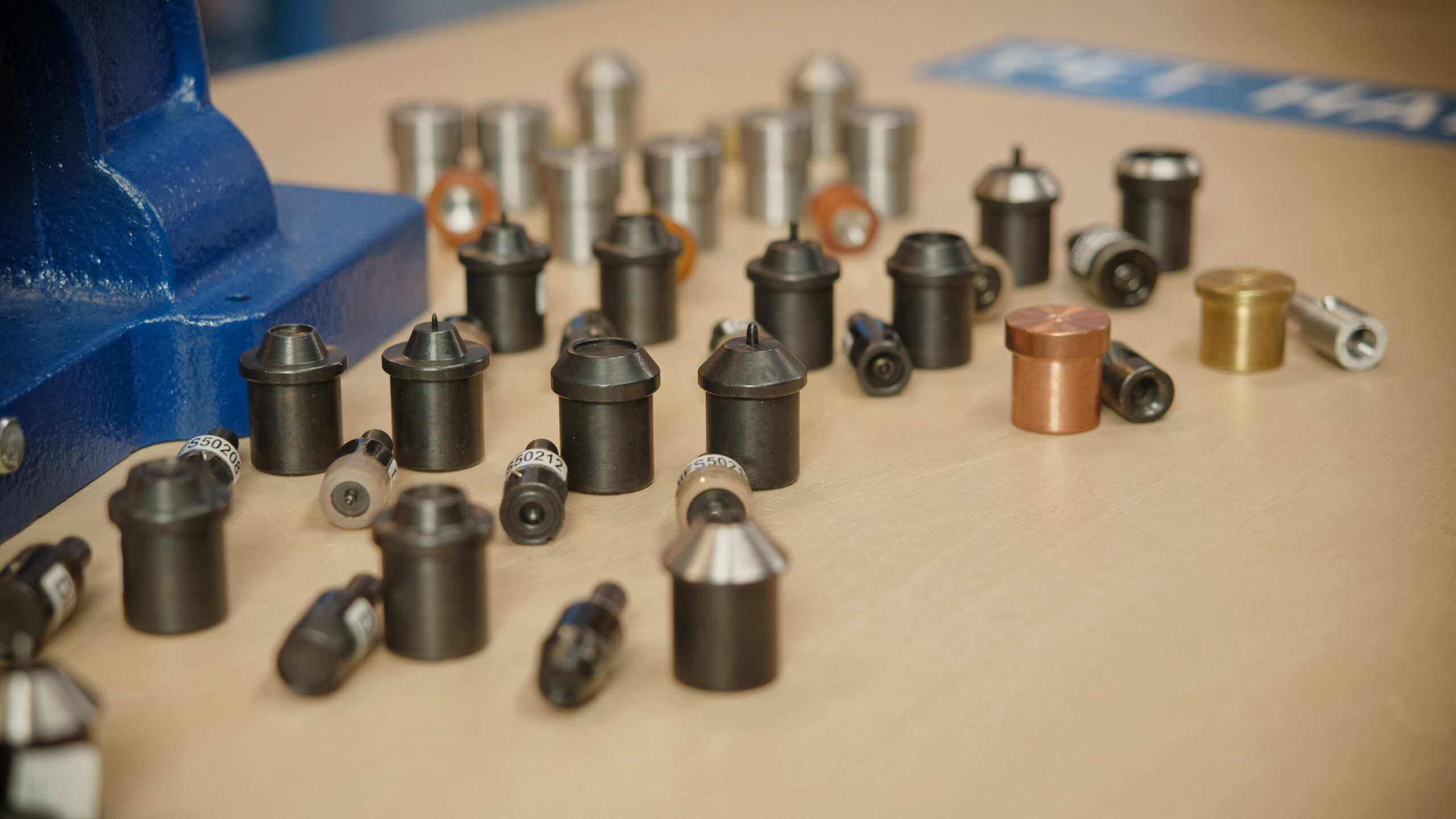

K lisu je možné dokoupit pistony (aplikační přípravky, matrice) na aplikaci:

• průchodek,
• stiskacích knoflíků,
• šatonových nýtů,
• magnetických zapínání nebo
• vysekávání dírek do usně či
• voděodolných popruhů.

Při vysekávání dírek lze snadno proseknout materiál i přes více vrstev.

Lis je vhodný pro praváky i leváky.

Táhlo jako příslušenství k ručnímu lisu

K lisu je možné dokoupit také speciální táhlo, které usnadňuje práci při nýtování tvrdších materiálů. Díky táhlu lze při práci s lisem vyvinout větší sílu a nýtování je tak jistější a plynulejší.

Velkou výhodou táhla je také ovládání lisu nohou, díky kterému máte při práci obě ruce volné pro manipulaci s materiálem. To oceníte hlavně při nýtování více kusů za sebou, kdy je práce rychlejší, pohodlnější a přesnější.

Táhlo oceníte zejména při práci s nerezovými nýty, které jsou výrazně tvrdší a při roznýtování kladou větší odpor než běžné nýty. Právě v těchto případech je táhlo velmi užitečným pomocníkem a práci s ručním lisem výrazně usnadní.

Jak lis připravit před prací

Lis umístěte na pevný pracovní stůl, ideálně jej přišroubujte k pracovní desce.

Zvolte správné pistony podle toho, co chcete pomocí lisu aplikovat.

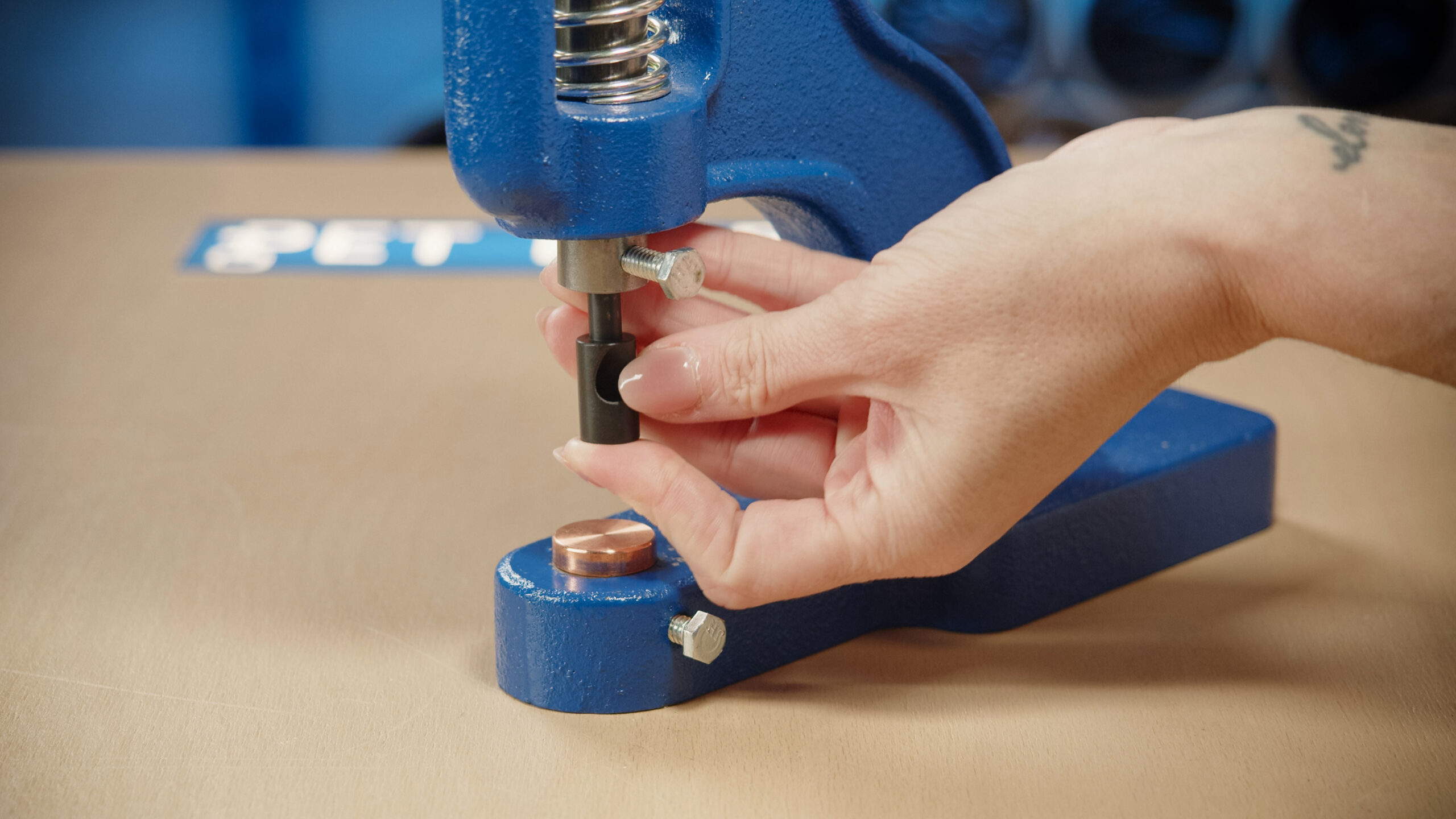

Pistony v lisu správně usaďte a oba upevněte aretačním šroubkem.

Děrování otvorů před nýtováním

Děrování do usně a měkčích materiálů

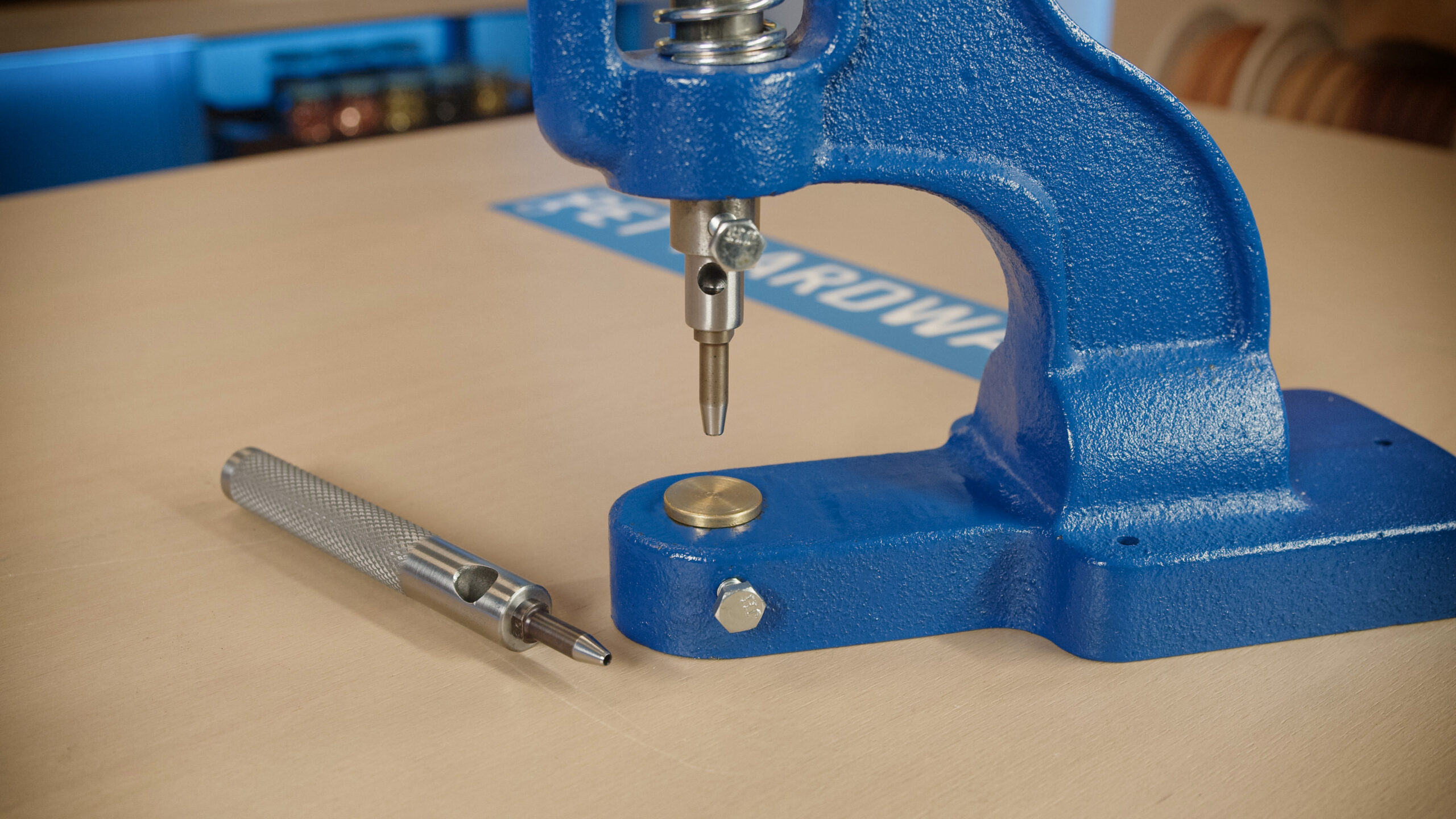

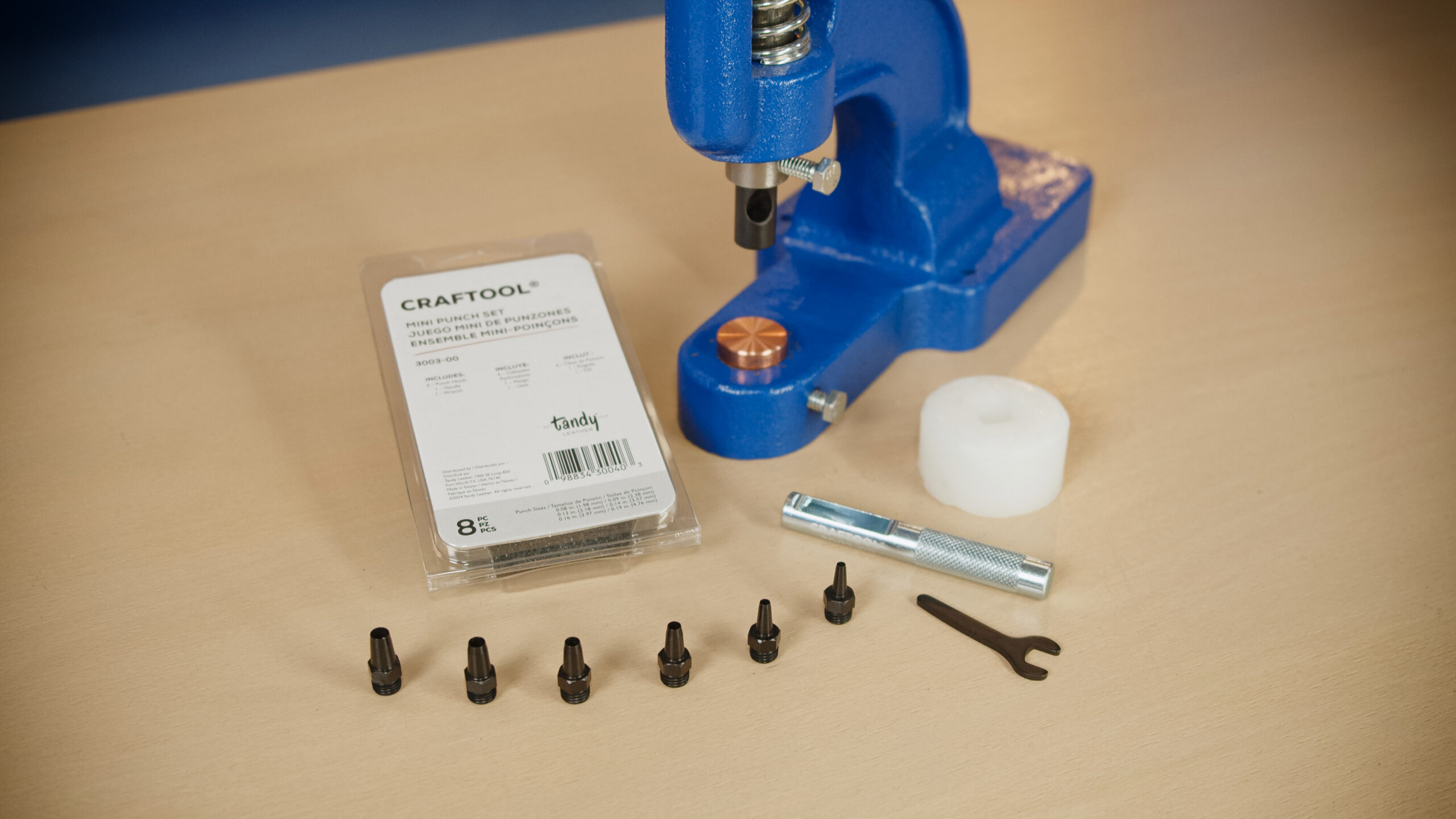

Před nýtováním je nejprve potřeba do materiálu vyseknout otvor odpovídající velikosti. Pro děrování do usně a dalších měkčích materiálů slouží děrovací přípravky do ručního lisu, které se do něj upevňují pomocí závitu.

Děrovací přípravky jsou dostupné v různých velikostech, proto je důležité zvolit správný průměr otvoru podle konkrétního nýtu. Otvor nesmí být příliš těsný ani zbytečně velký. Pokud bude malý, dřík nýtu jím neprojde. Pokud bude naopak příliš velký, může se spoj hlavně u menších nýtů při tahovém zatížení oslabit. Nejjistější je vždy vyzkoušet velikost otvoru nejprve na vzorku materiálu.

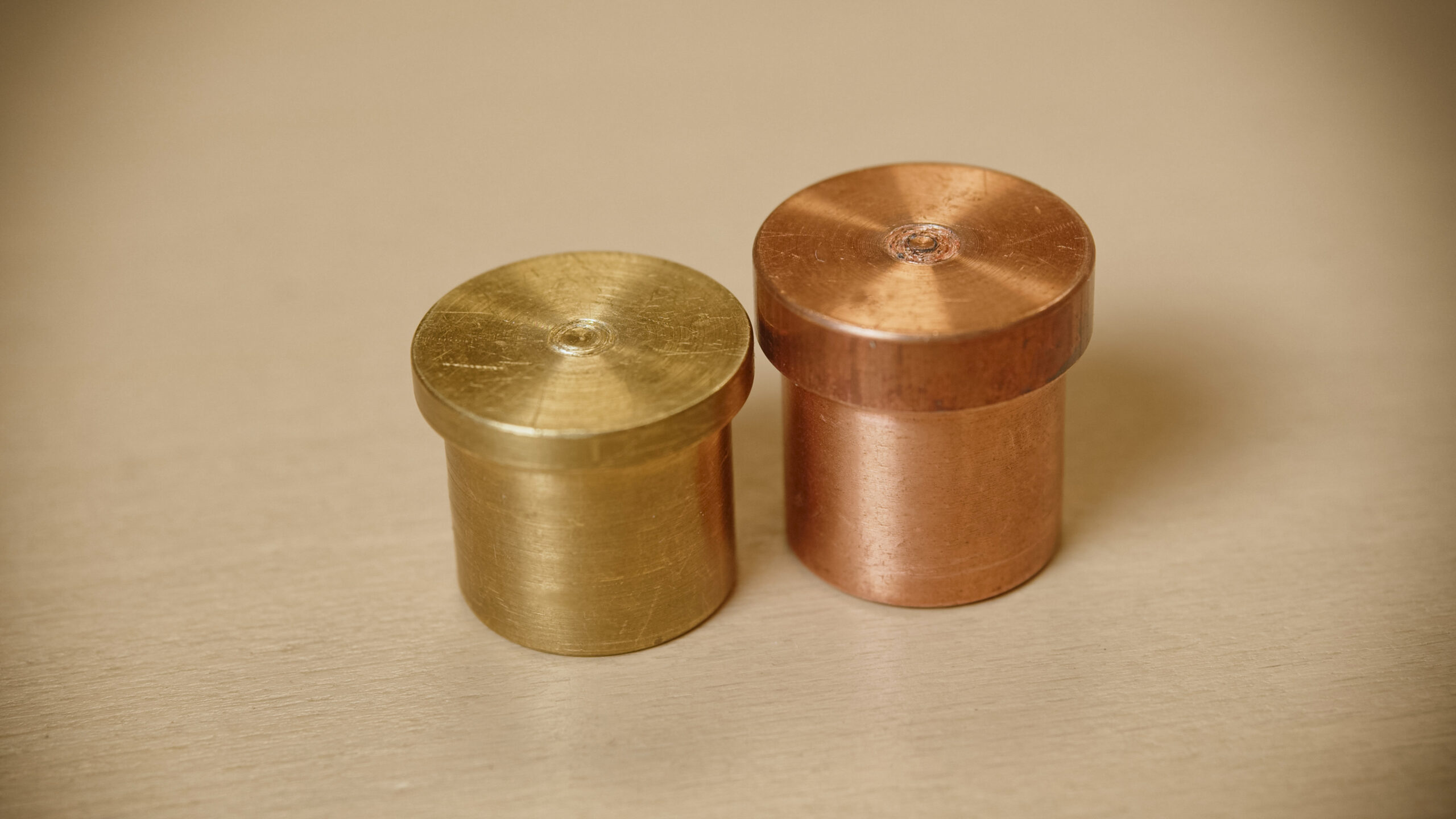

Proč je spodní piston z mědi nebo z mosazi

Spodní piston je u těchto děrovacích přípravků záměrně vyroben z mědi nebo mosazi, tedy z měkčích kovů. Díky tomu při děrování nedochází k tvrdému kontaktu průbojníku s podložkou, což pomáhá chránit ostří průbojníku před poškozením a ztupením.

Po určité době používání se na spodním pistonu začne tvořit vytlačené kolečko. To je běžný jev, který vzniká právě proto, že měď i mosaz jsou měkčí materiály. Nejde o výrobní vadu, ale o přirozený projev používání. Toto opotřebení samo o sobě neznamená, že se ničí průbojník.

K poškození průbojníků dochází nejčastěji tehdy, když se použije nevhodný typ děrovače pro daný materiál. Typickým příkladem je použití děrovačů určených na useň při děrování voděodolných popruhů, které mají uvnitř textilní výztuhu. Právě kvůli této výztuze se mohou běžné děrovače velmi rychle opotřebovat nebo i zcela zničit.

Pro voděodolné popruhy je proto potřeba používat děrovače určené právě pro tento materiál.

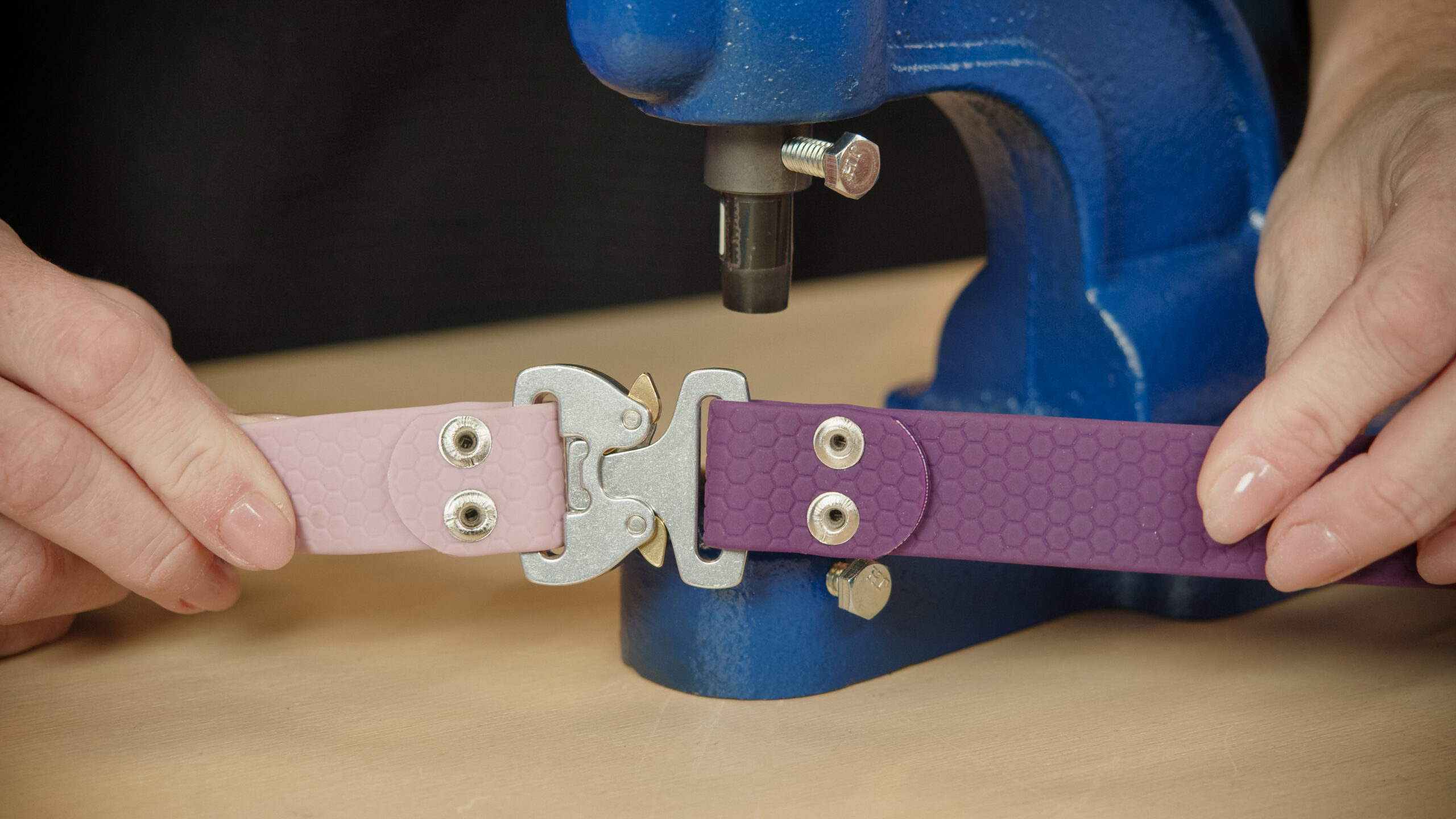

Děrování do voděodolných popruhů

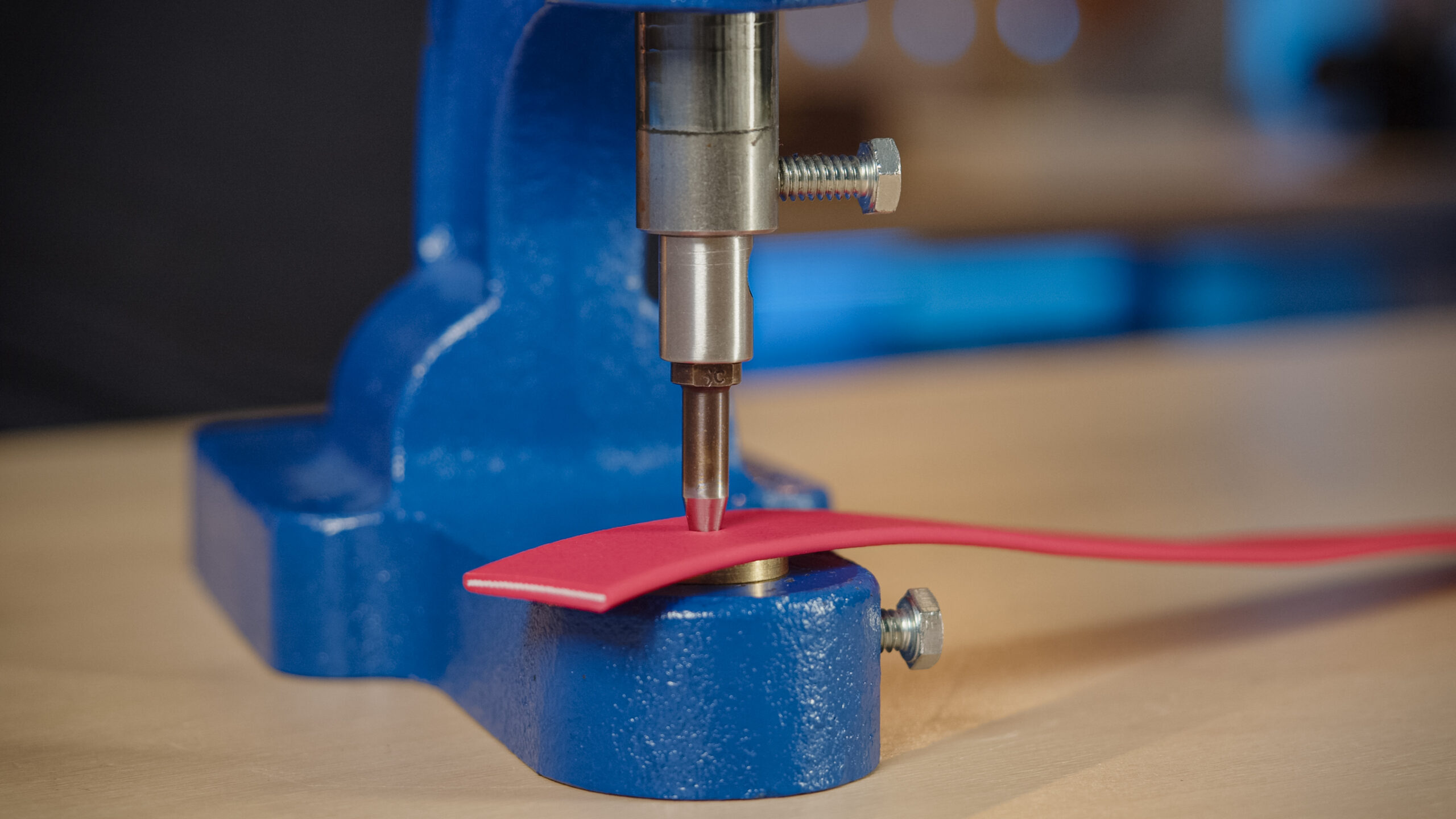

Voděodolné popruhy mají uvnitř textilní výztuhu, a proto jsou při děrování náročnější než useň a jiné měkčí materiály. Právě z tohoto důvodu je potřeba používat děrovače určené přímo pro voděodolné popruhy.

Pro děrování voděodolných popruhů v ručním lisu doporučujeme použít:

• přípravek pro děrovací průbojníky
• průbojník pro otvor 3 mm
• průbojník pro otvor 4 mm

Při děrování do voděodolných popruhů je důležité zvolit správnou velikost průbojníku podle plánovaného použití. Stejně jako u usně platí, že otvor nesmí být příliš těsný ani zbytečně velký. Nejlepší je vždy vše nejprve vyzkoušet na vzorku materiálu.

Jak zvolit správný průměr dírky?

Aby nýt ve spoji plnil svou funkci, musí dírka odpovídat tloušťce jeho dříku. Příliš velký otvor může způsobit, že spoj ztratí svou stabilitu, zatímco příliš malý otvor zbytečně namáhá materiál při provlékání. Při výběru průbojníku je zásadní brát v úvahu vlastnosti materiálu, se kterým pracujete:

• Useň: Doporučujeme zvolit průbojník o něco menší, než je průměr dříku nýtu. Useň je poddajná a díky své přirozené elasticitě se dříku nýtu přizpůsobí. Nýt pak v dírce pevně sedí a materiál jej těsně obepne.

• Voděodolný popruh: Zde naopak volte průbojník, který přesně odpovídá průměru dříku nebo je o chlup větší. Voděodolné popruhy jsou totiž extrémně pevné a na rozdíl od usně nejsou vůbec pružné. Protože se materiál neroztáhne, dřík nýtu musí otvorem volně projít, aniž byste jej museli protlačovat silou.

Kód nýtu	Děrovač do usně	Děrovač do voděodolného popruhu
20 Z	2.5 mm	3 mm
66 Z	2.5 mm	3 mm
63 Z	2.5 mm	3 mm
70 Z 8mm	2.5 mm	3 mm
79 Z	3.5 mm	4 mm
70 Z	2.5 mm	3 mm
72 Z	3.5 mm	4 mm
70 Z 13mm	2.5 mm	3 mm
75 Z	3.5 mm	4 mm
79 Z 15mm	3.5 mm	4 mm

Protože se různé druhy usní i popruhů mohou chovat odlišně, doporučujeme si vhodnou velikost otvoru vždy nejprve ověřit na vzorku materiálu.

Nýtování pomocí ručního lisu

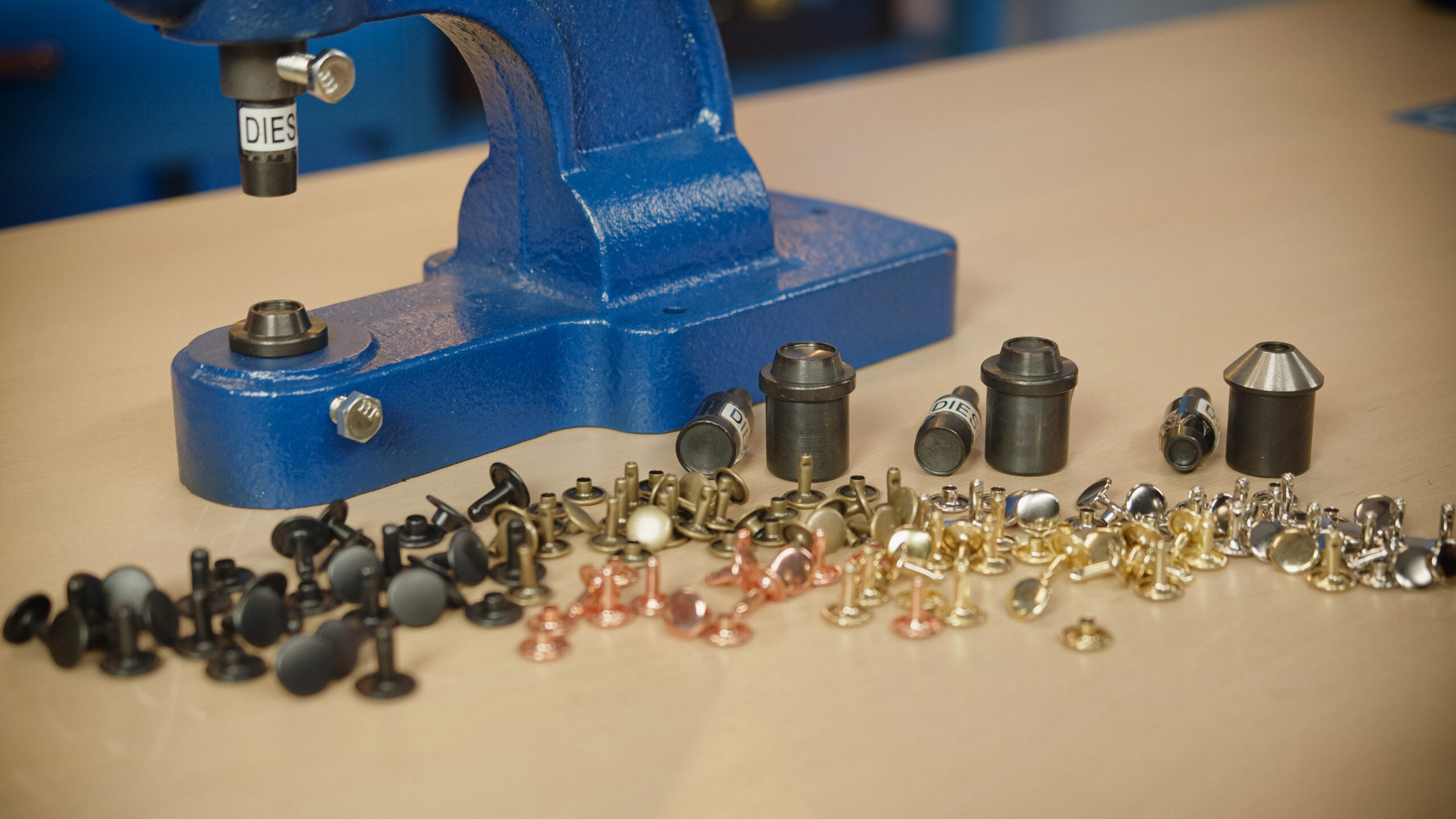

Po správné přípravě lisu a vyseknutí otvoru můžeme přistoupit k samotnému nýtování. Při práci s ručním lisem je důležité zvolit správný nýtovací přípravek podle typu a velikosti nýtu. Otevřené a uzavřené nýty totiž vyžadují odlišné pistony. Výhodou ručního lisu je kolmé vedení tlaku, díky kterému se nýt při stlačení nevychyluje do strany.

Při výběru nýtu vycházejte z celkové tloušťky spojovaných materiálů. Obecně platí, že nýt by měl být přibližně o 2 mm delší než výsledná tloušťka spojovaných vrstev. Nejlepší je vždy vše nejprve vyzkoušet na vzorku materiálu.

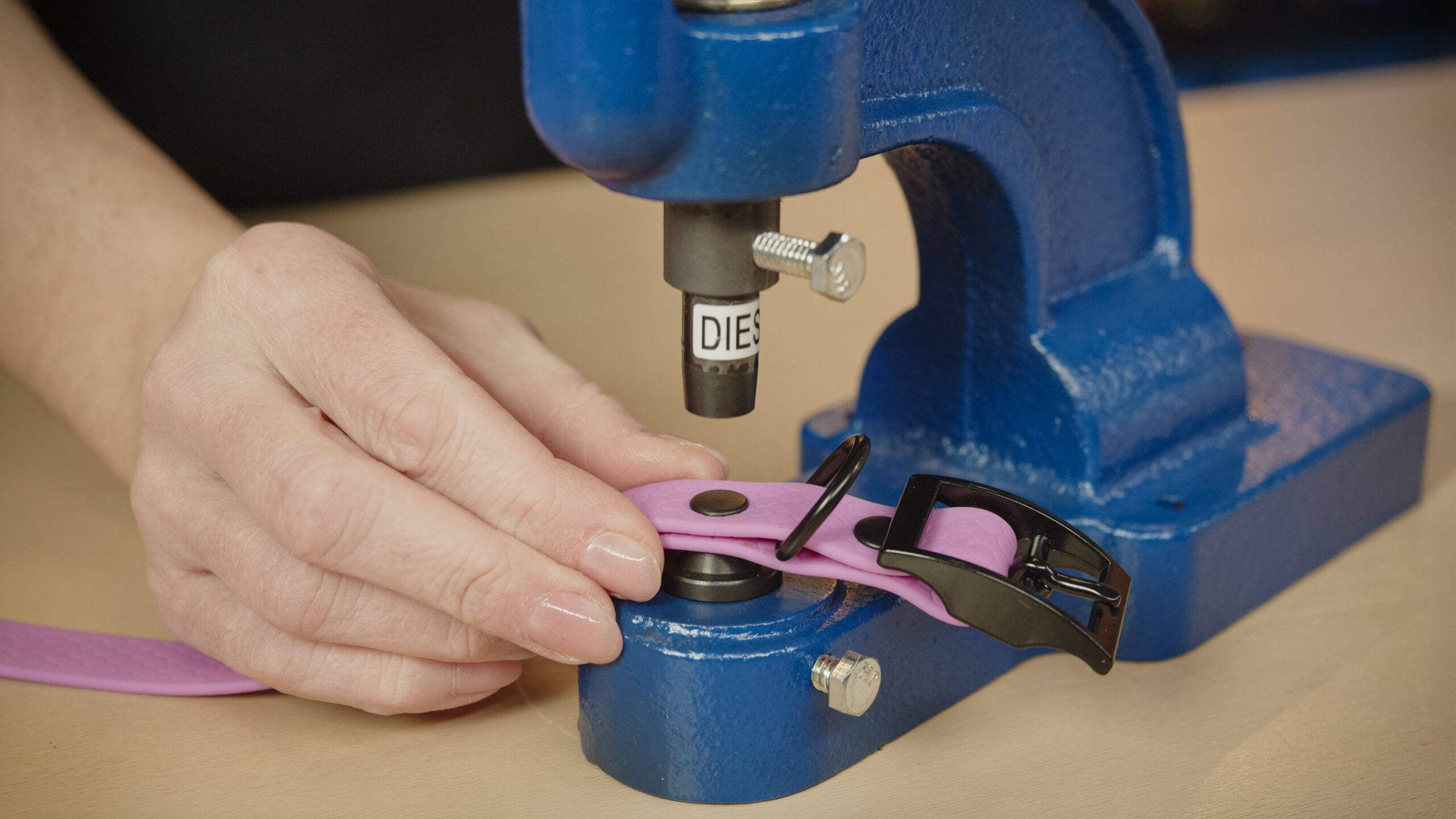

Roznýtování otevřeného nýtu

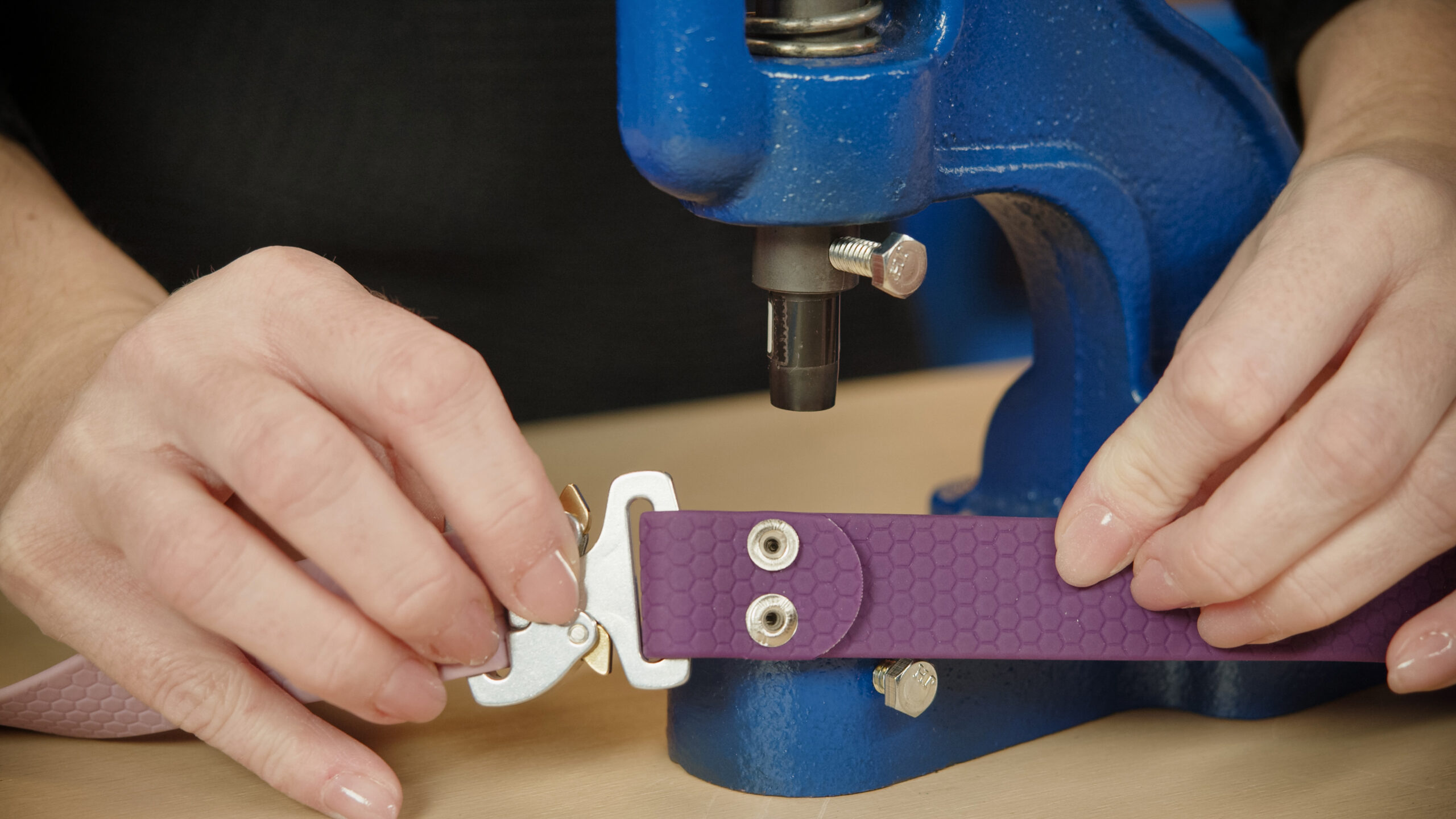

Do lisu namontujte nýtovací přípravek příslušné velikosti.

Dřík nýtu vložte z rubové strany výrobku do připraveného otvoru.

Z lícové strany nasaďte na dřík hlavičku nýtu.

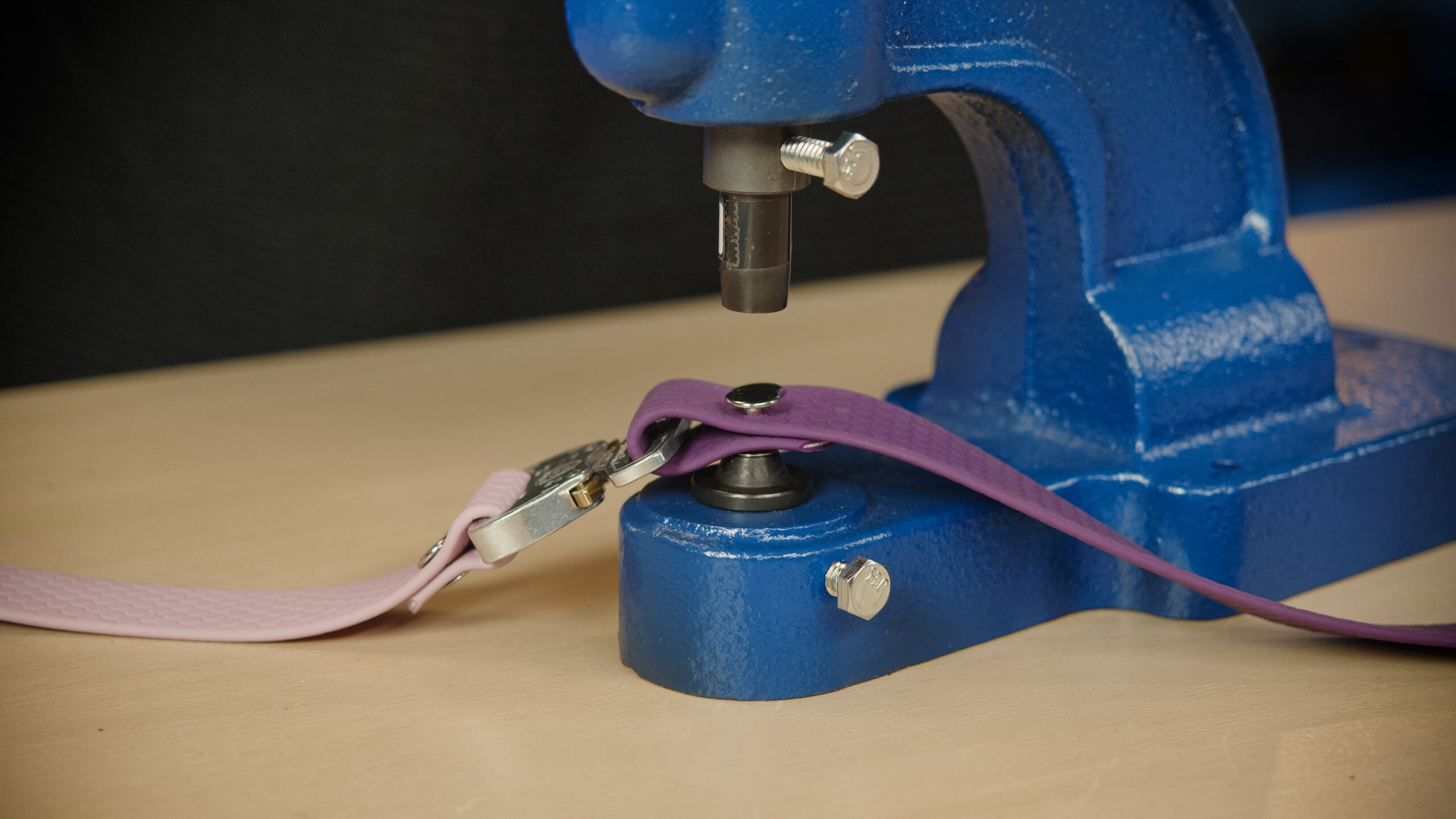

Takto připravený nýt uložte na spodní díl pistonu.

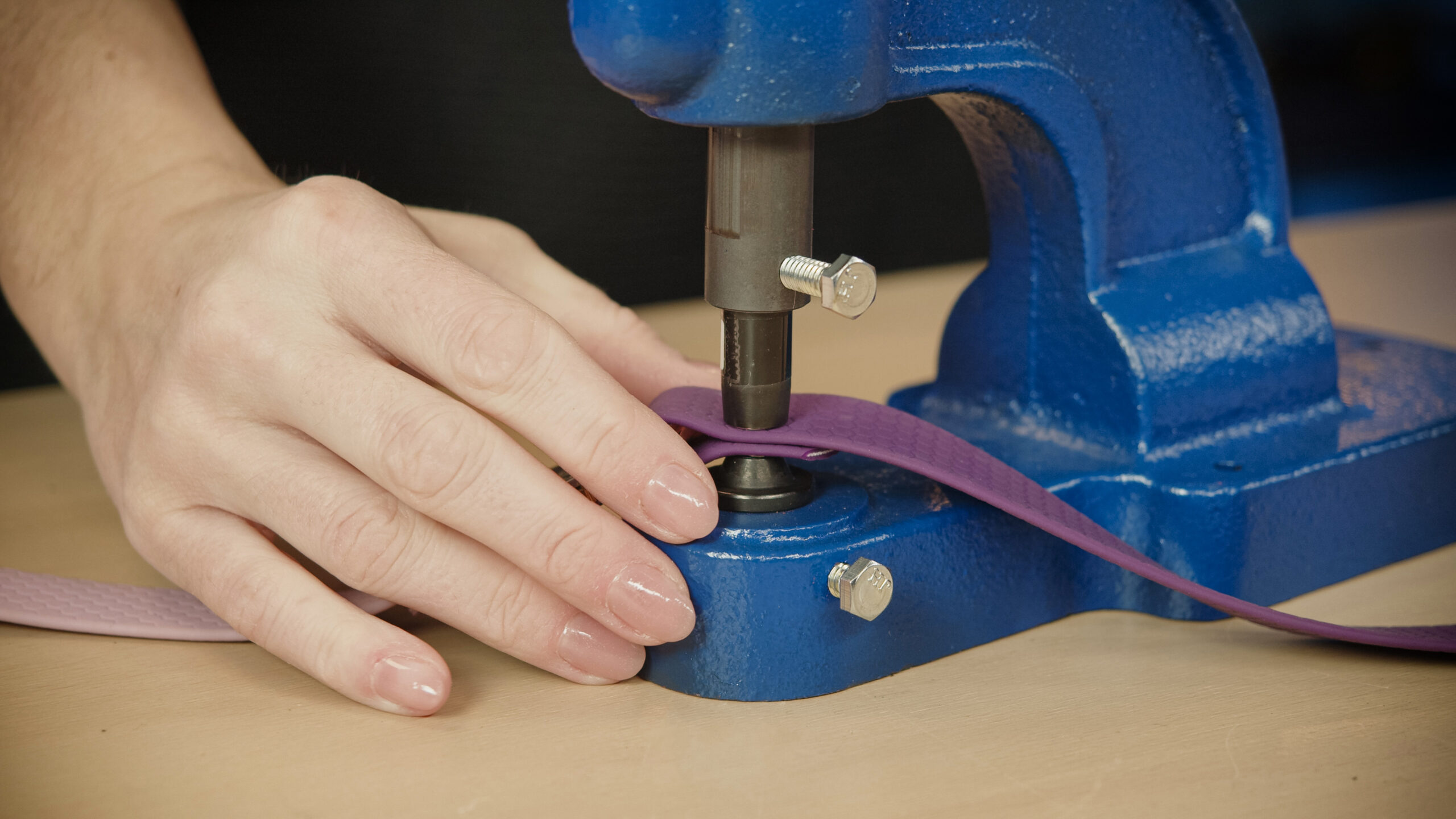

Plynulým stlačením páky nýt roznýtujte.

Tlak lisu zajistí, že nýt bude roznýtován rovnoměrně. Tlakem lisu na hlavičku nýtu dojde k deformaci, při které dřík nýtu zvětší svůj průměr a vznikne pevný nerozebíratelný spoj.

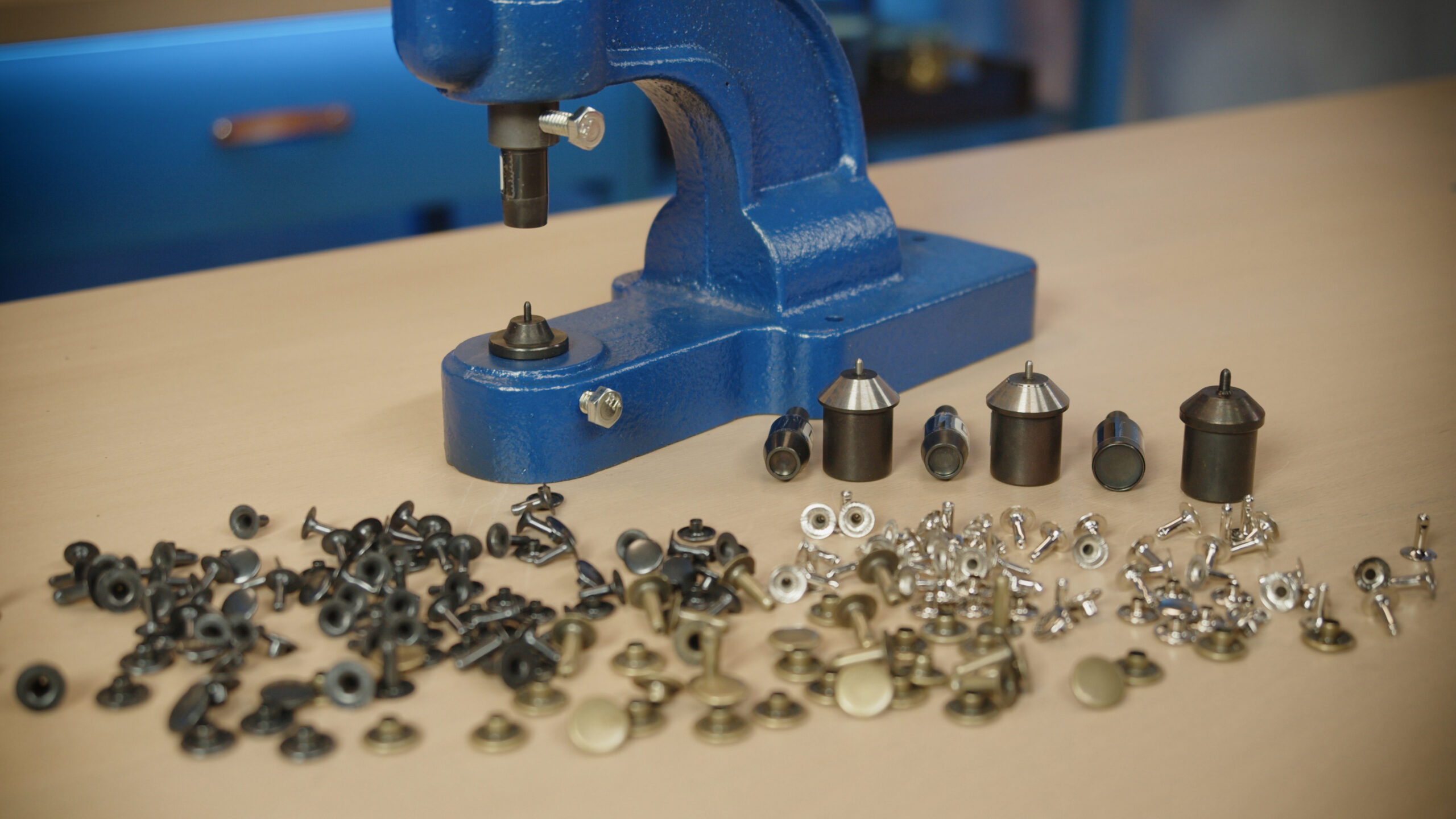

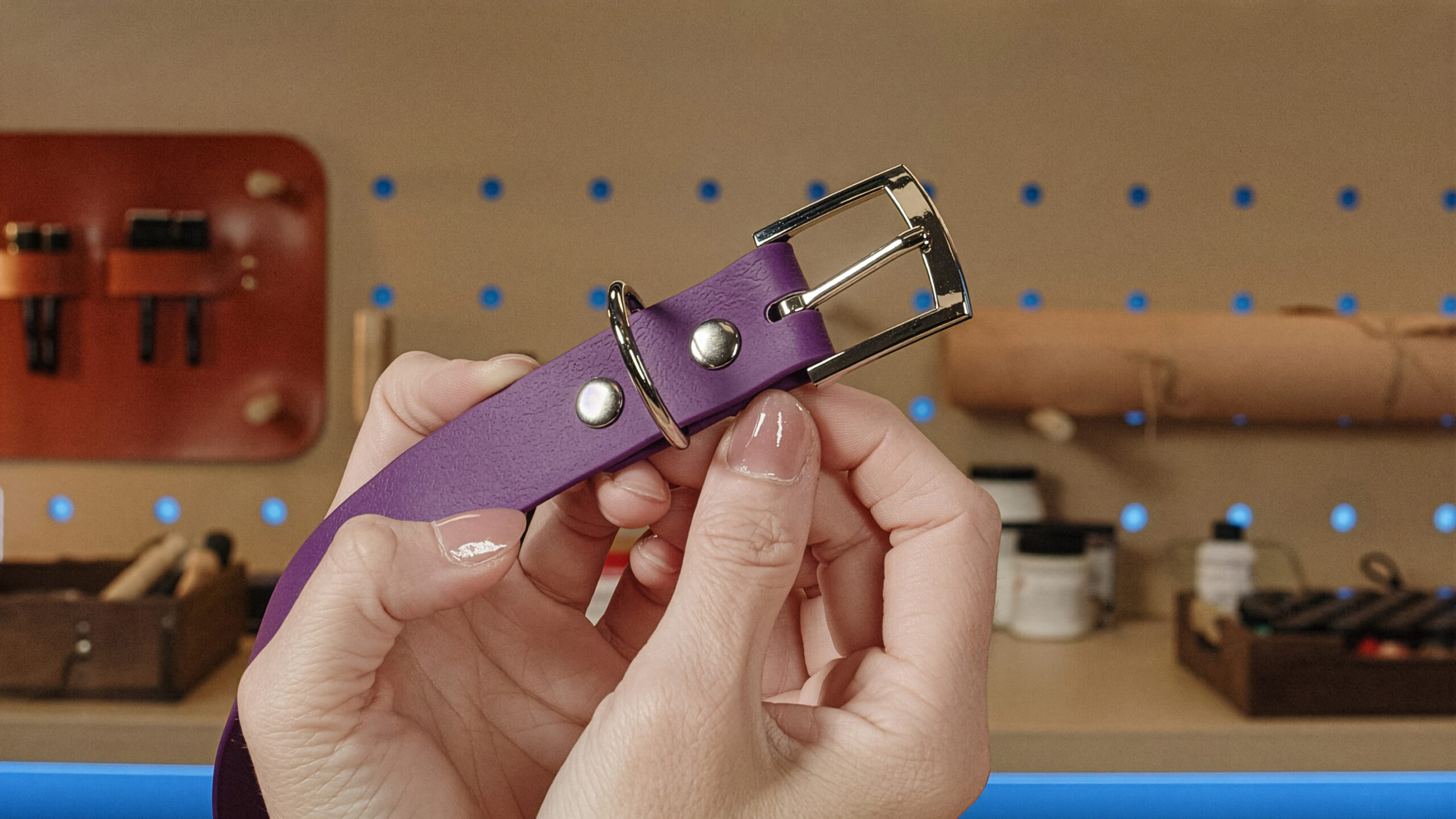

Roznýtování uzavřeného nýtu

Postup nýtování uzavřeného nýtu je podobný jako u otevřeného nýtu, je však potřeba použít piston určený pro roznýtování uzavřeného nýtu. Také zde platí, že každá velikost nýtu má svůj vlastní nýtovací přípravek.

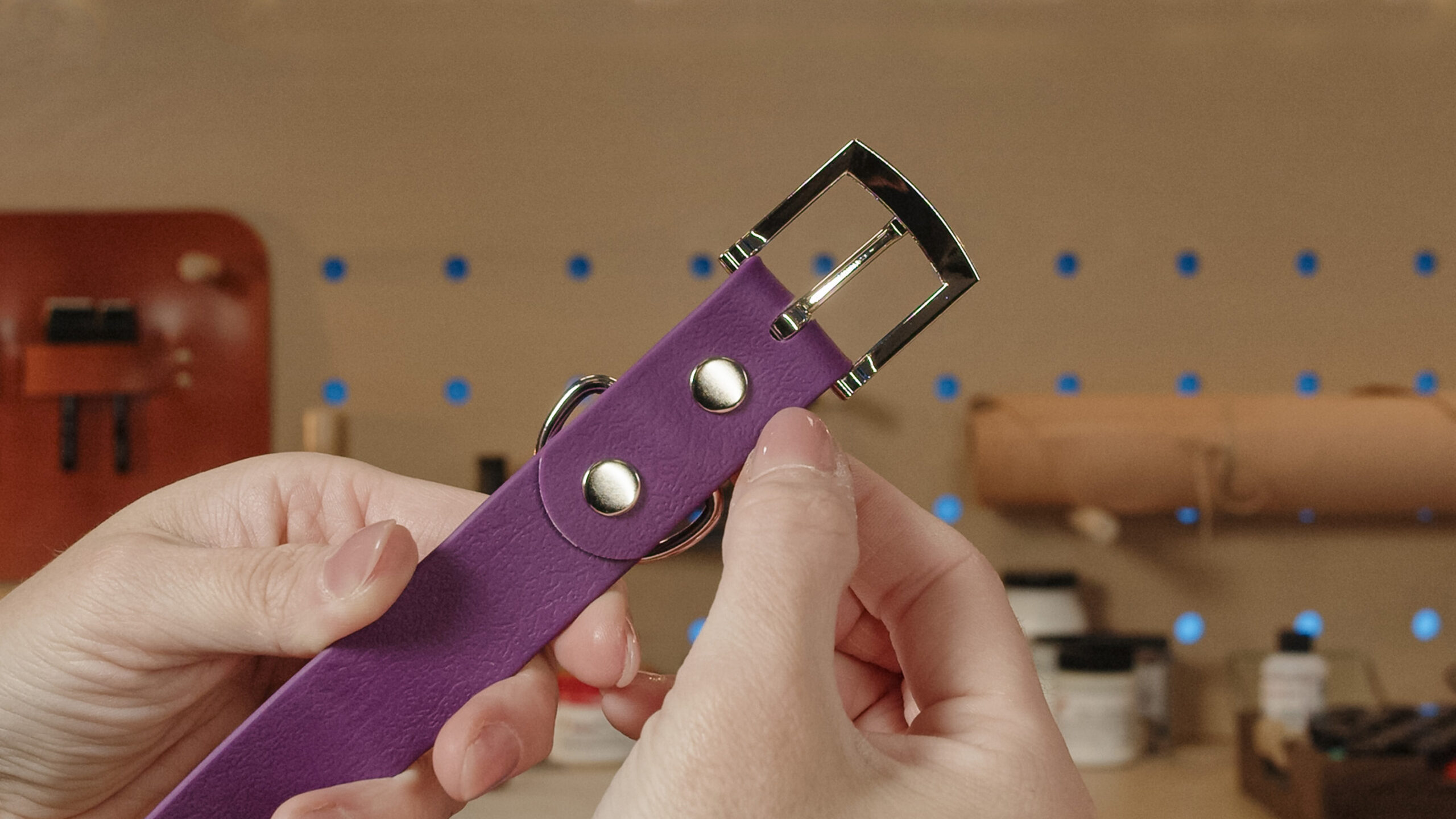

Aplikační přípravek má prohlubeň ve tvaru hlavičky nýtu, díky které nedochází při nýtování k jejímu poškození. Výsledkem je čistě zpracovaný spoj a kulatá hlavička nýtu z obou stran.

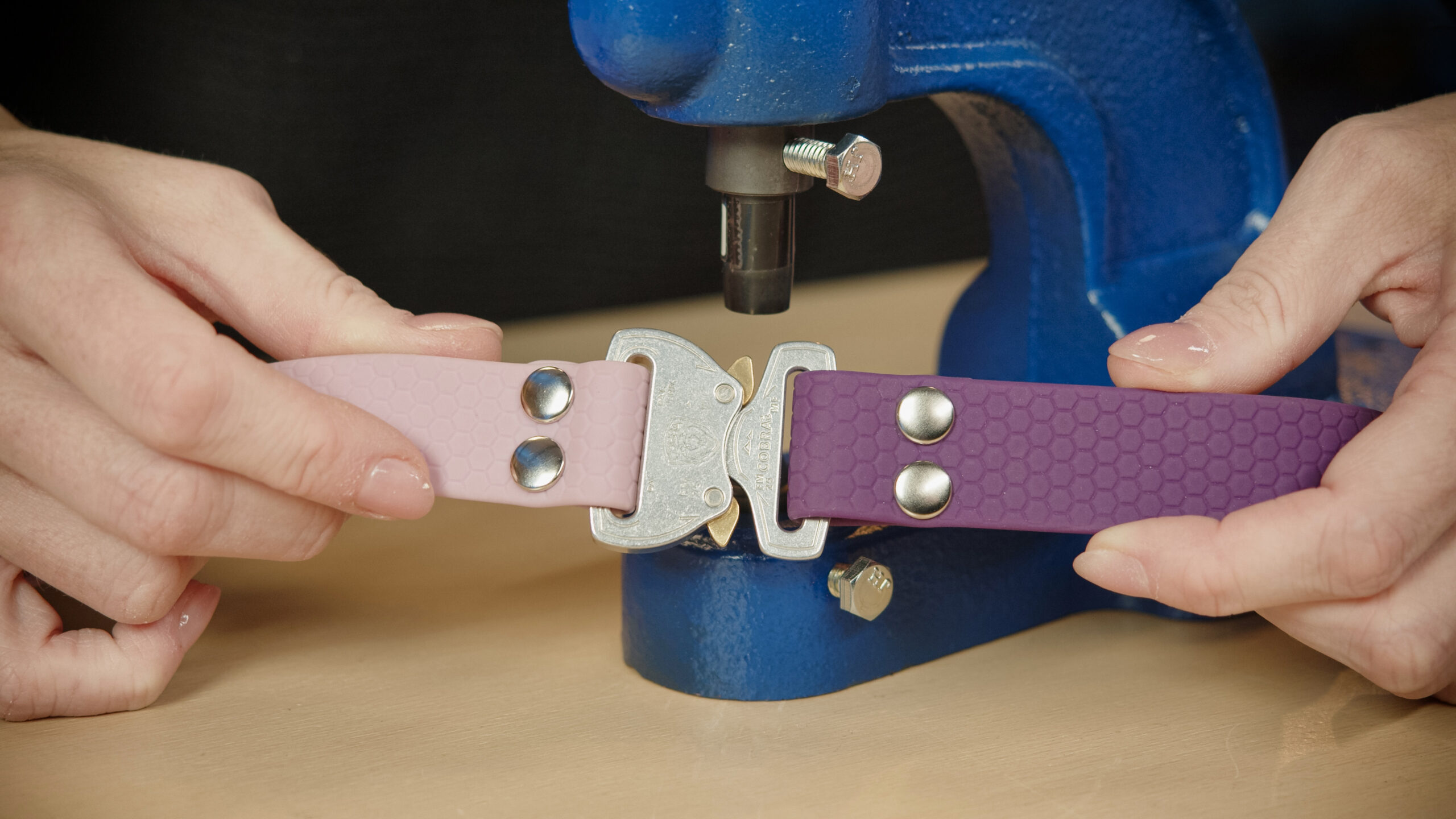

Práce s ručním lisem je jednoduchá, přesná a usnadňuje práci zejména při opakovaném nýtování. Při použití správných pistonů a správně zvolené velikosti nýtu lze dosáhnout čistého a pevného spoje s minimem zmetků. Investice do lisu se vyplatí pro malé dílny, sedlářství, brašnářství, konfekční dílny i drobné řemeslníky.
