Ruční roznýtování průchodky

Jak nýtovat průchodky

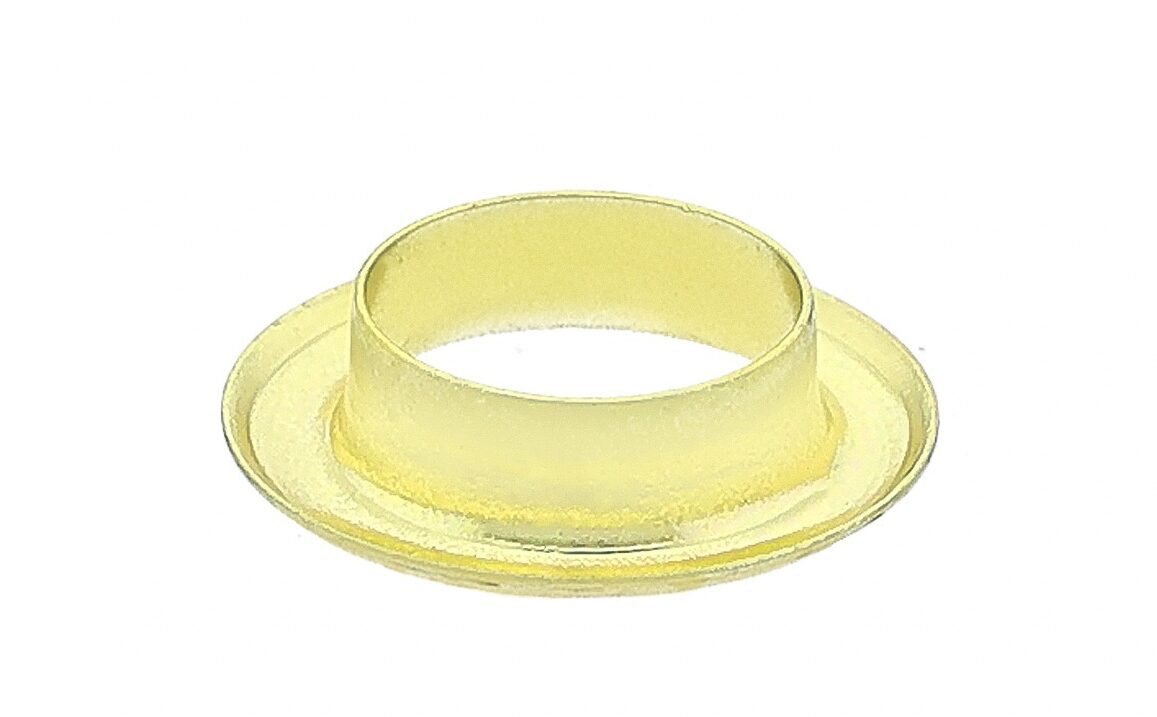

Průchodky, chcete-li obuvnické kroužky, jsou duté válce na jedné straně zakončené tvarovanou manžetou. Používají se ke zpevnění a ochraně otvoru v kůži nebo látce. Průchodky je možné aplikovat ručně, nebo pomocí ručního lisu. V našem dnešním foto návodě si ukážeme oba způsoby.

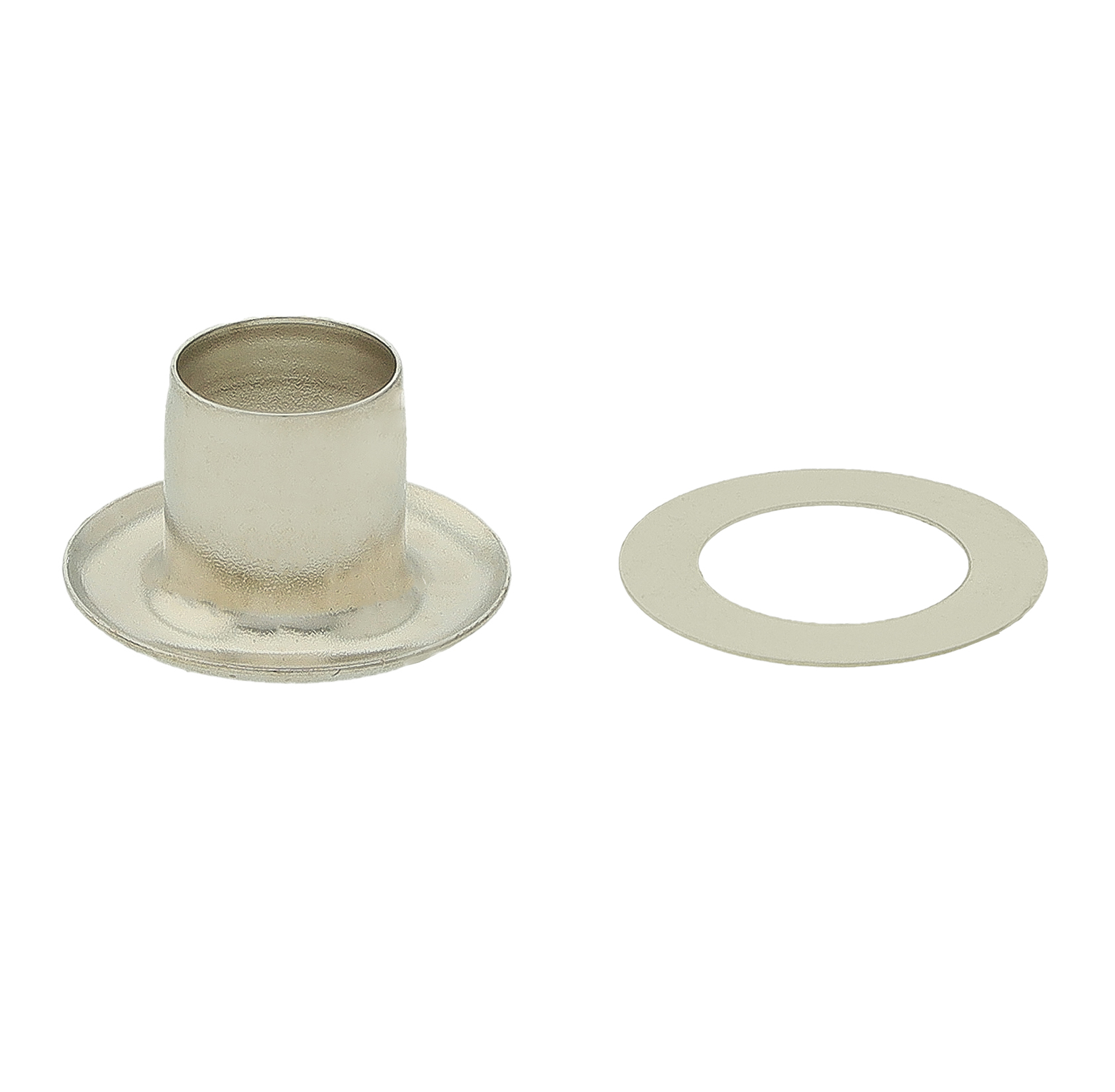

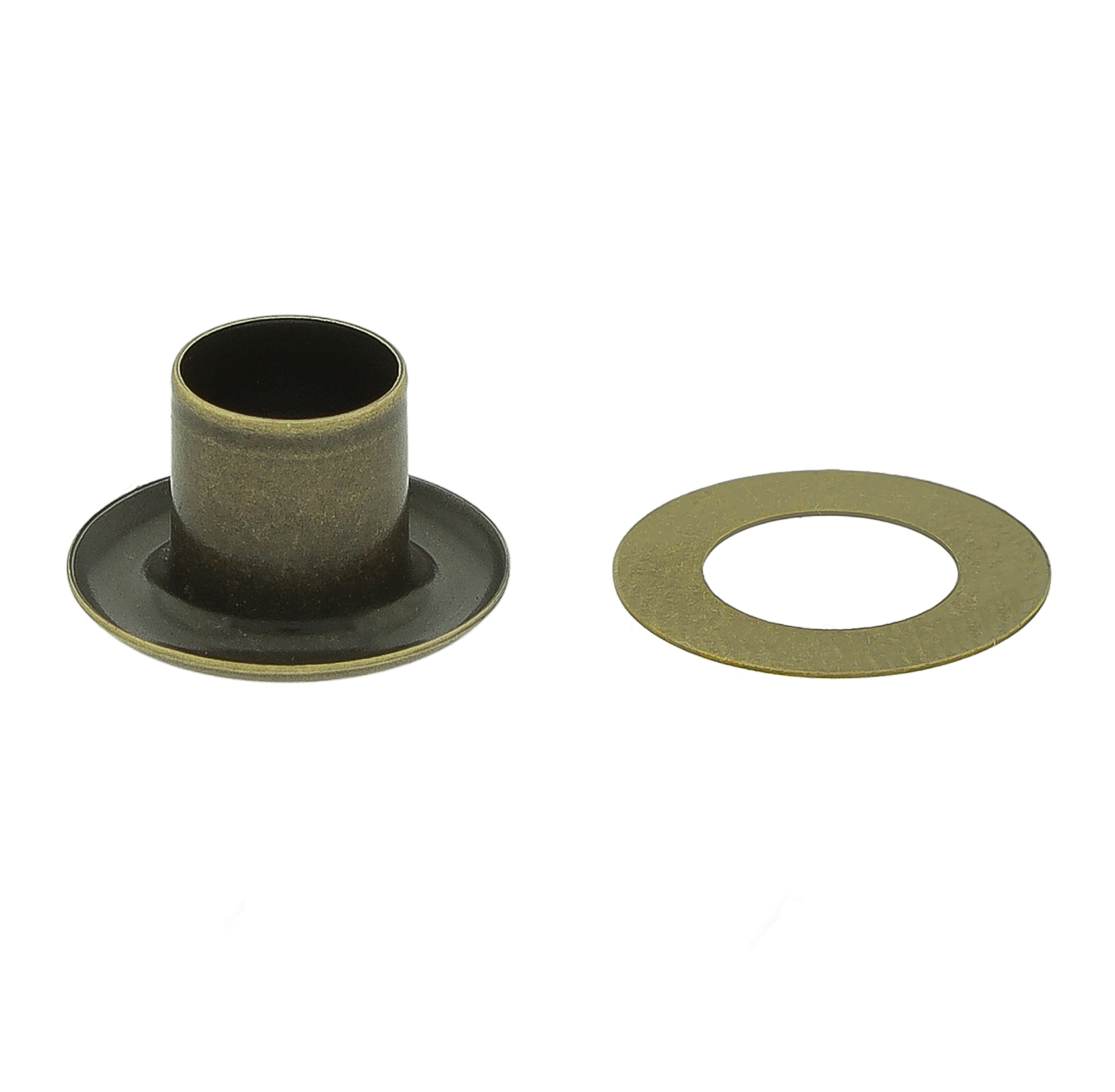

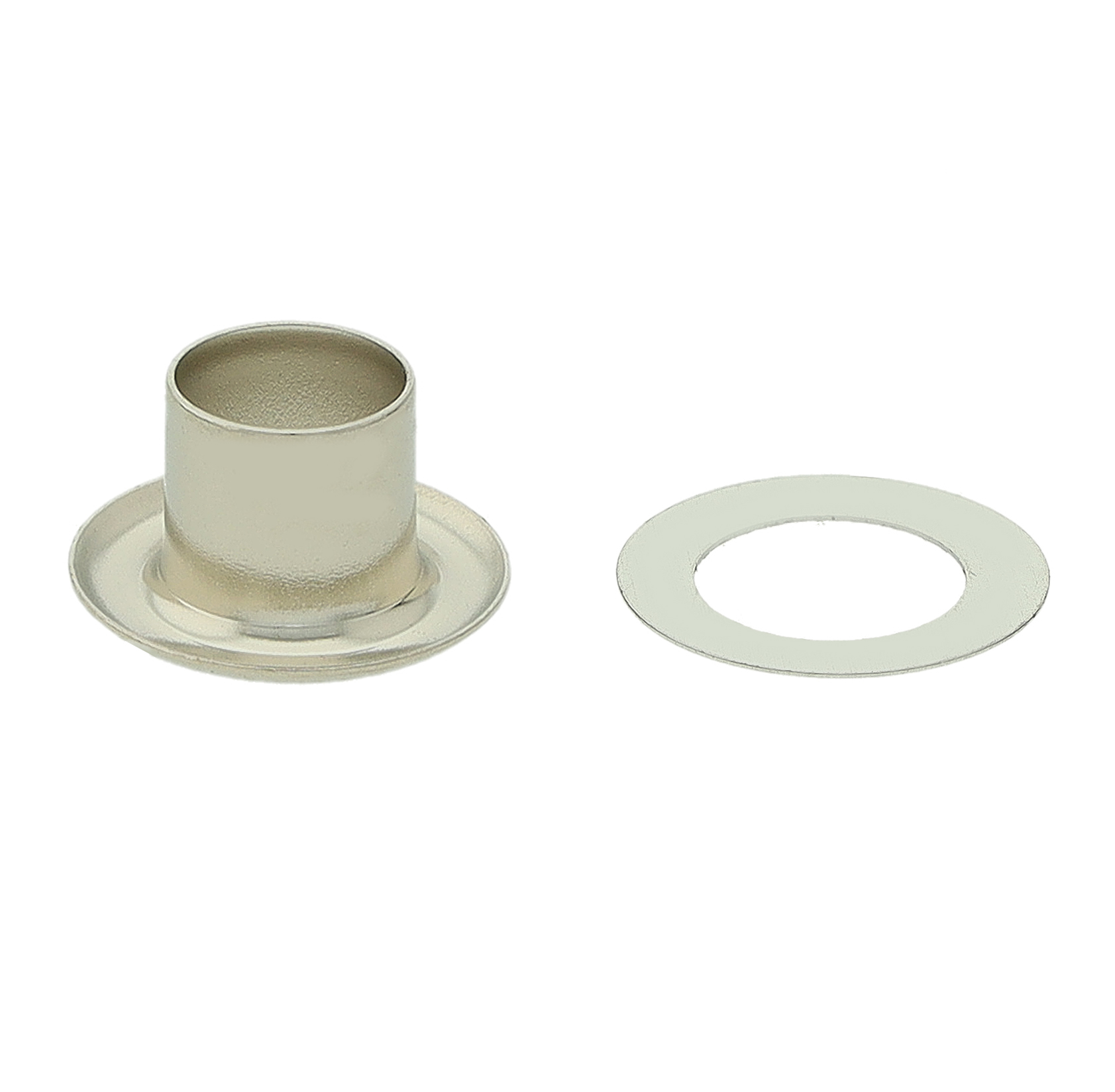

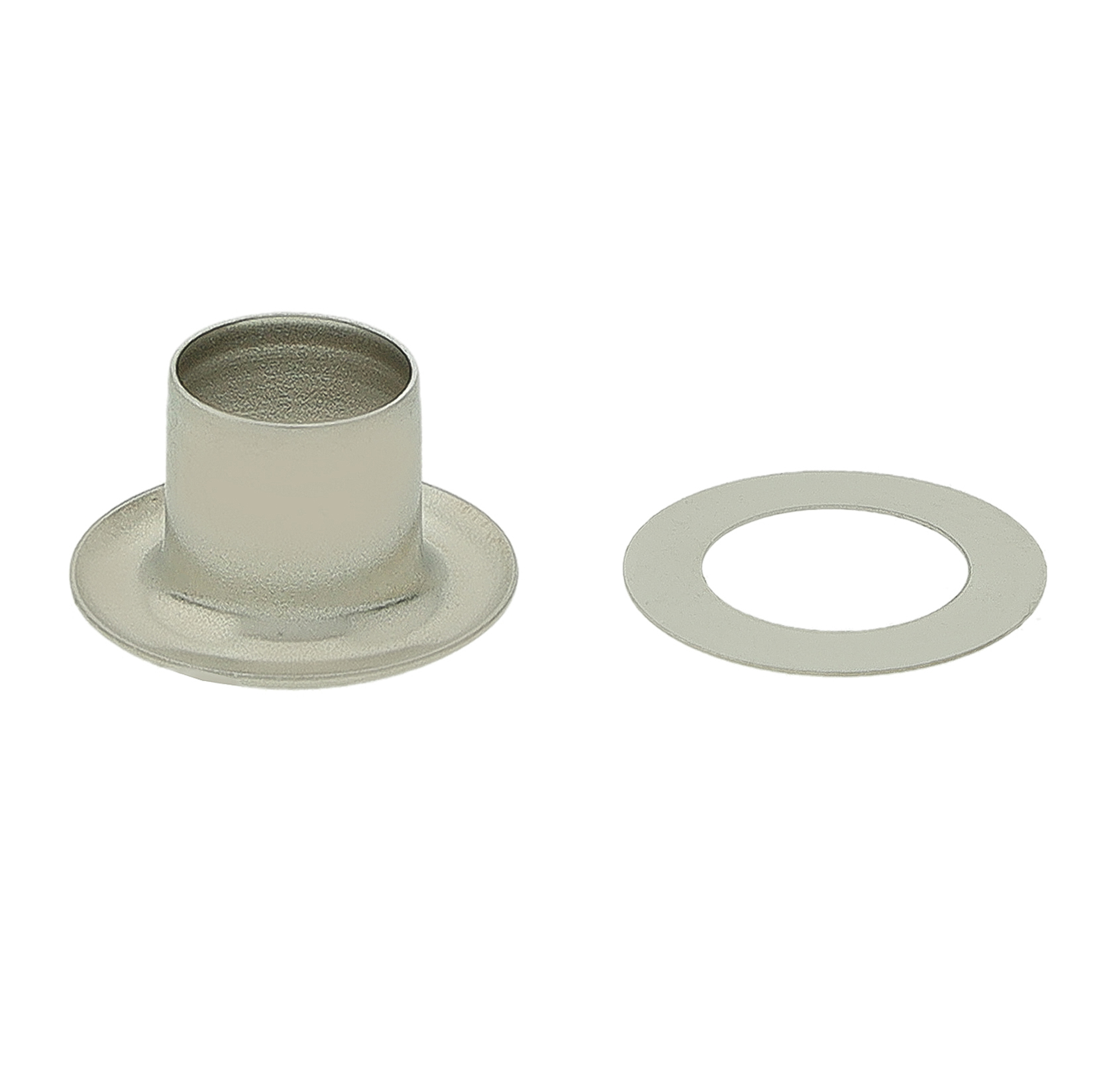

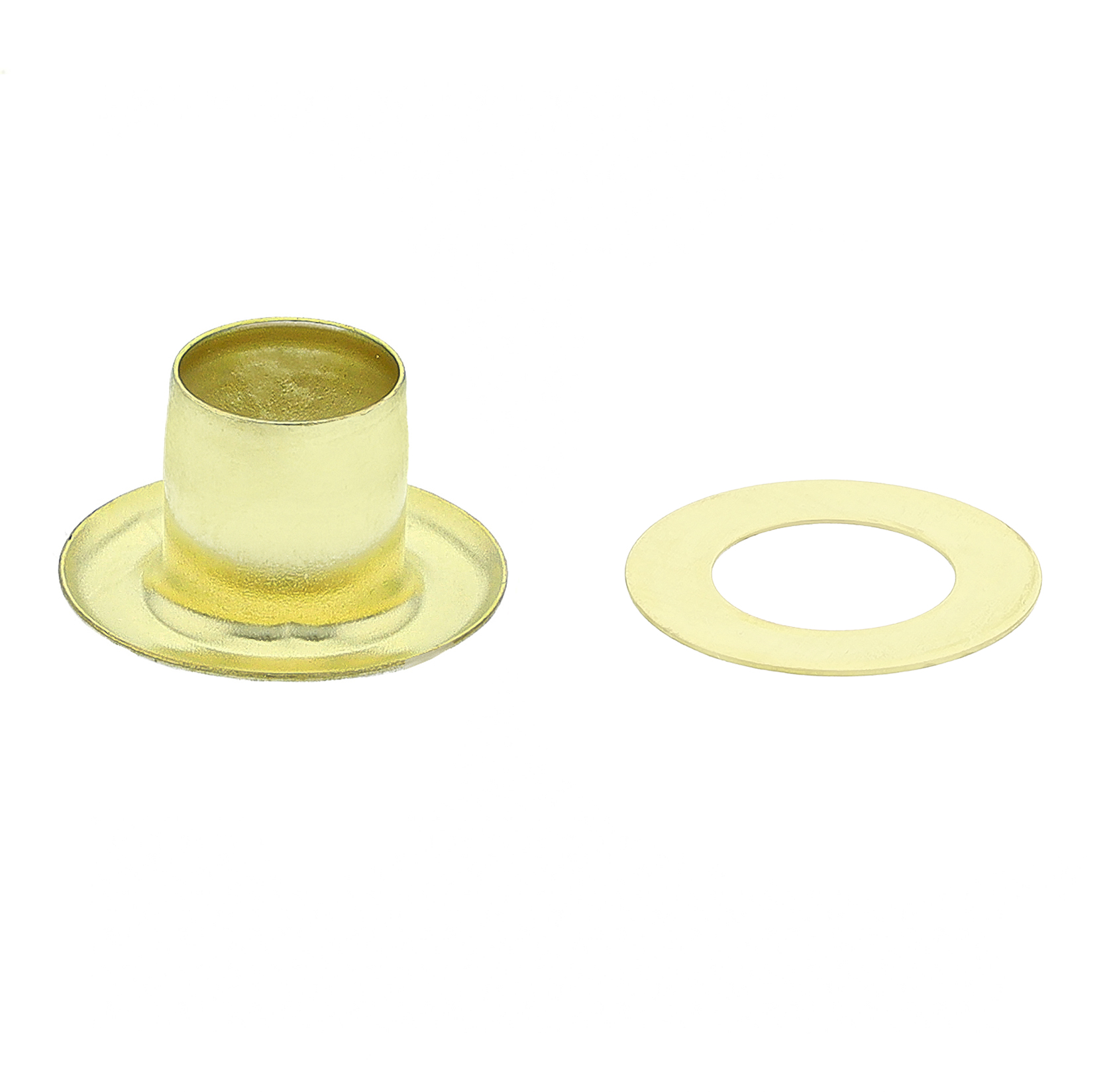

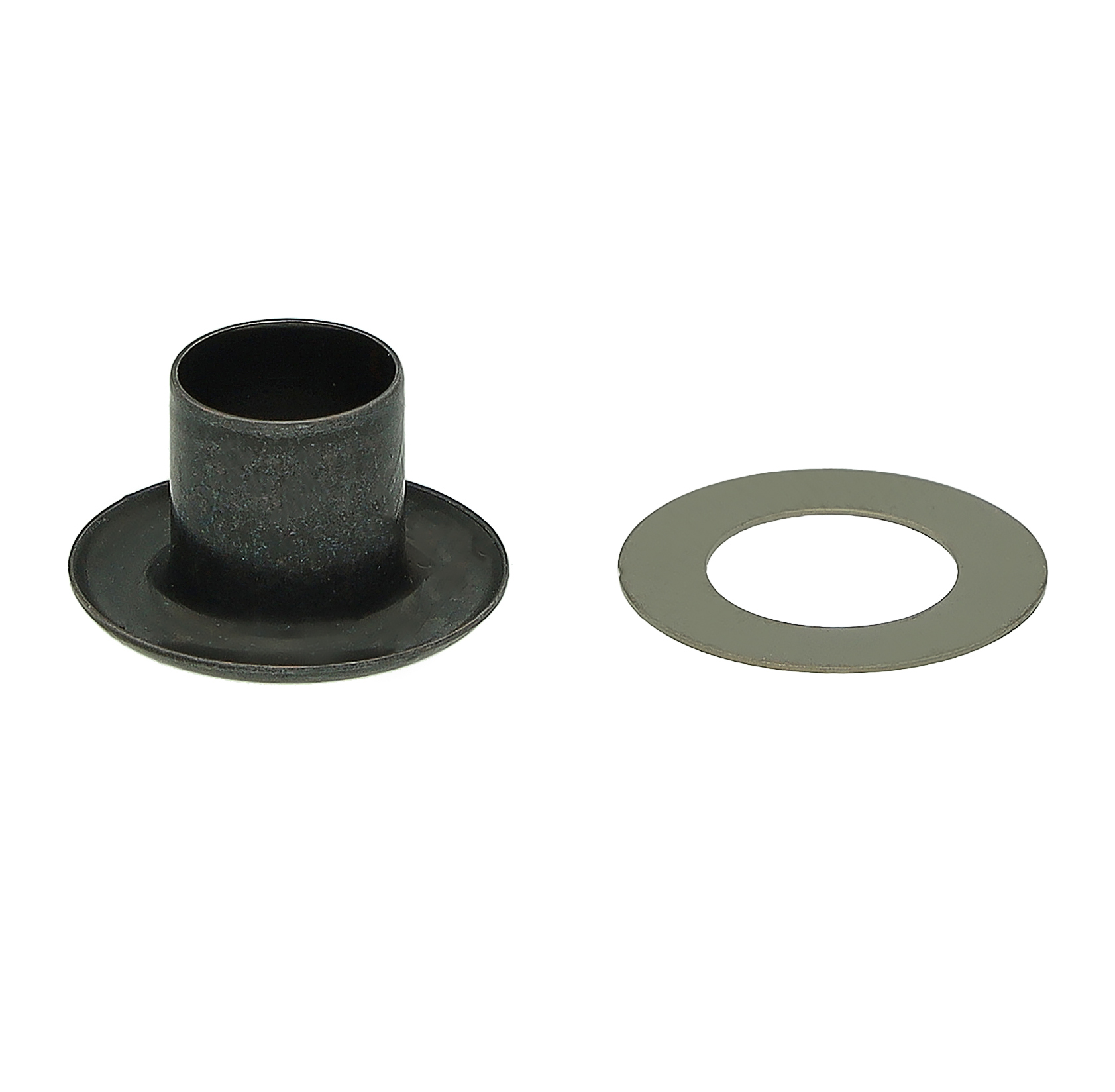

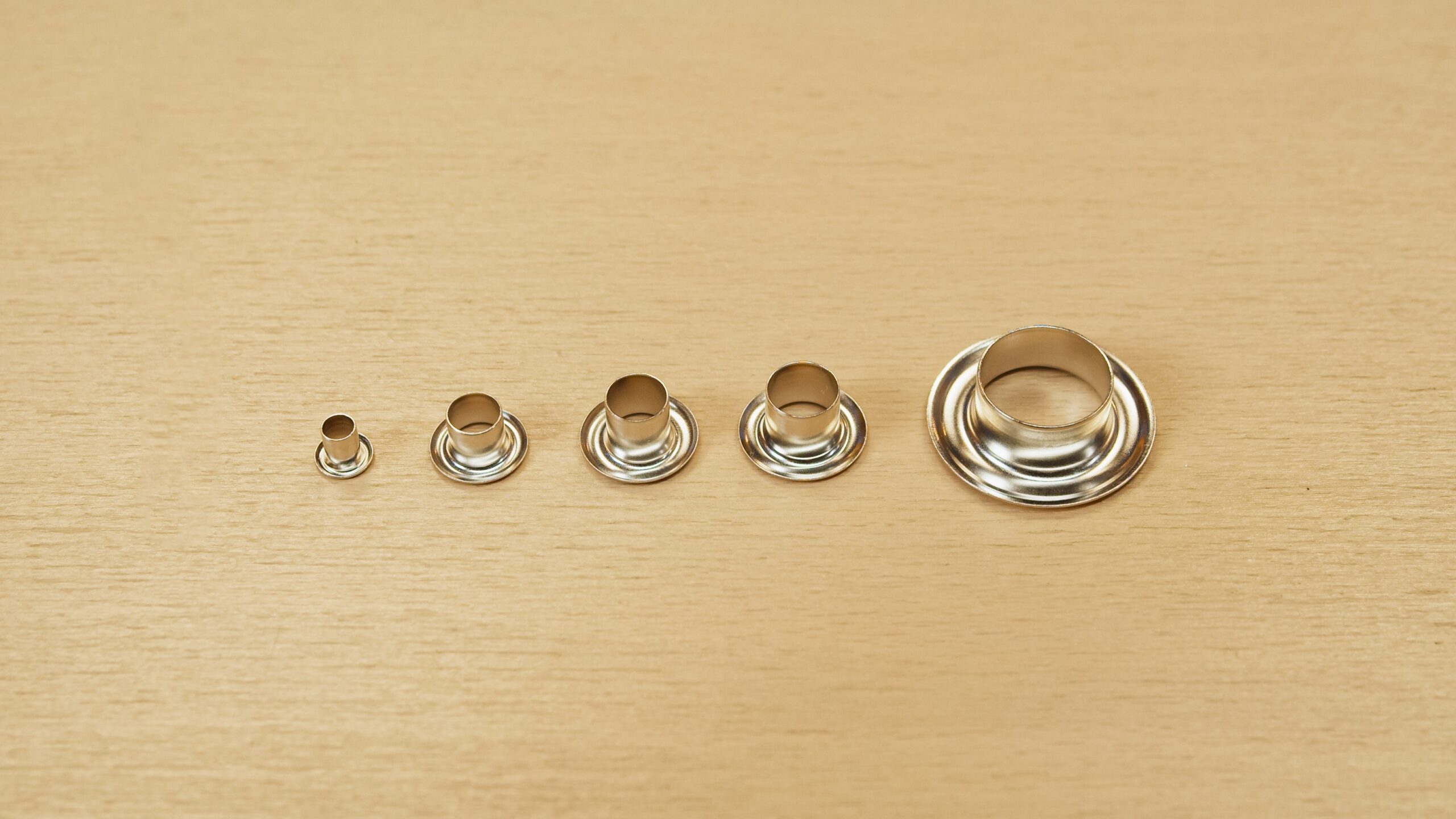

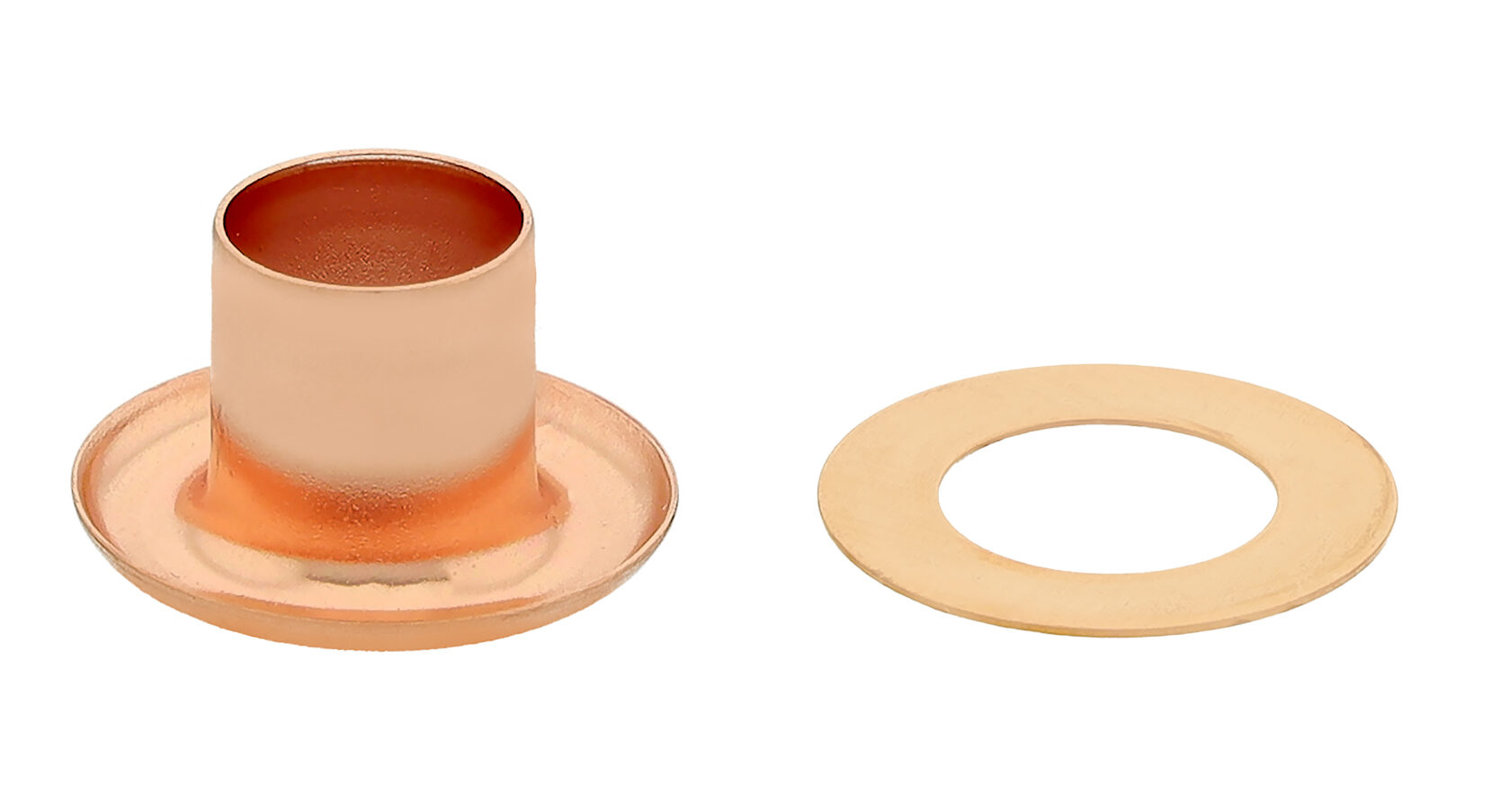

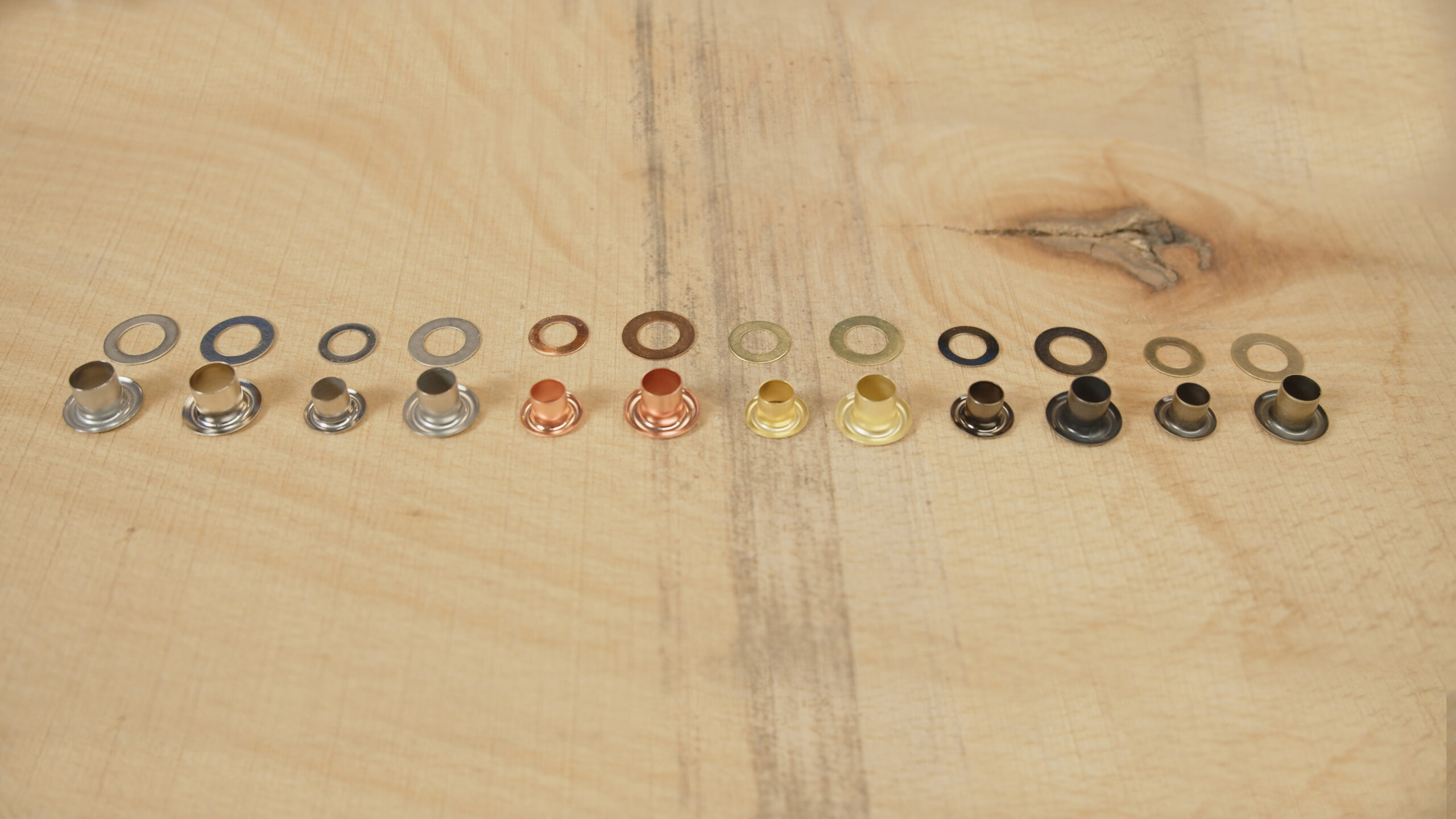

Průchodky se skládají ze dvou částí (průchodka + podložka). Stejně jako nýty jsou dostupné v různých velikostech a povrchových úpravách. Běžné průměry průchodek se pohybují od 3,6 do 7,2 mm.

Využití průchodek ve výrobě

I když se to nemusí na první pohled zdát, využití průchodek je velice široké:

  • Obuvnická výroba

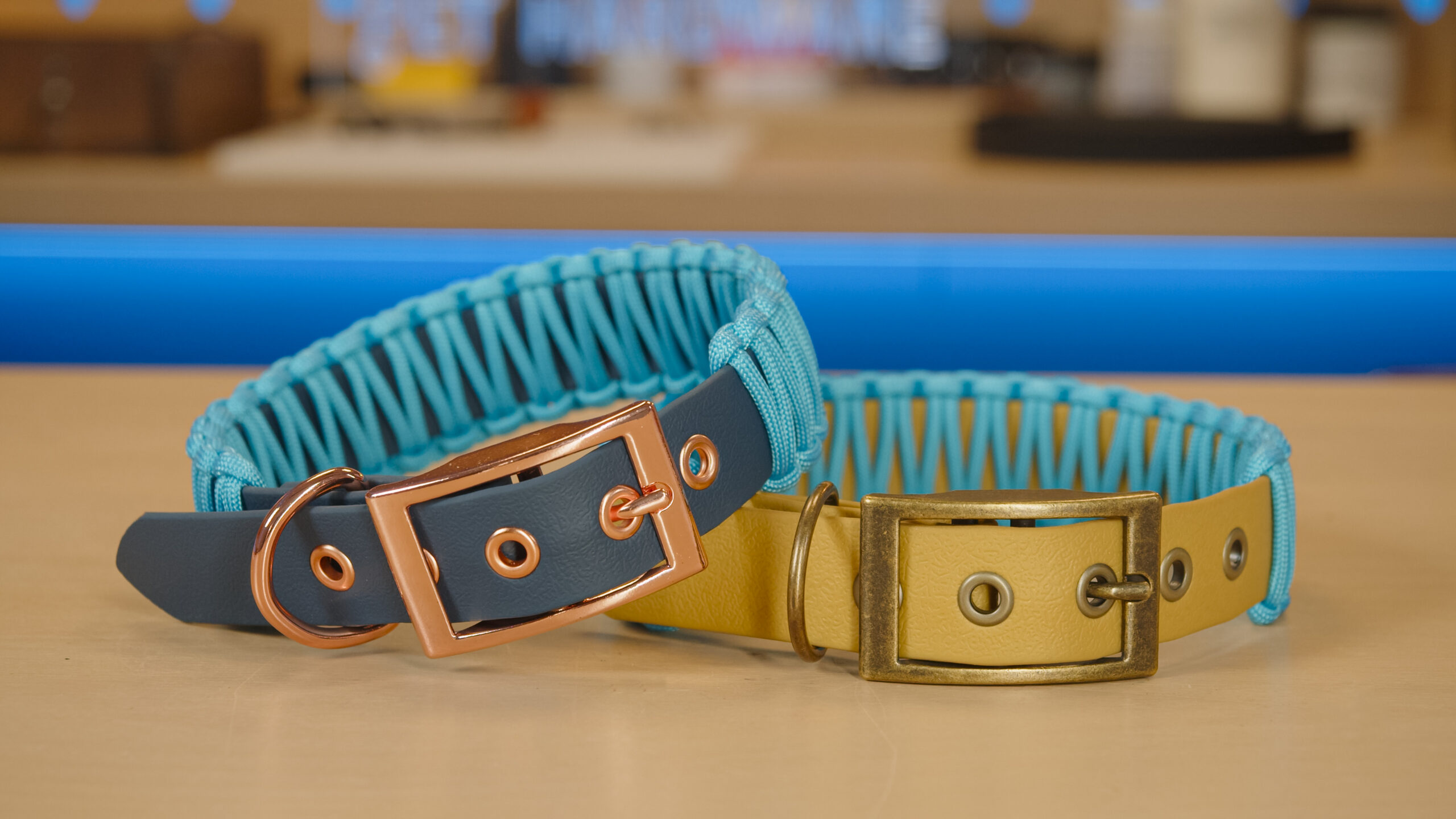

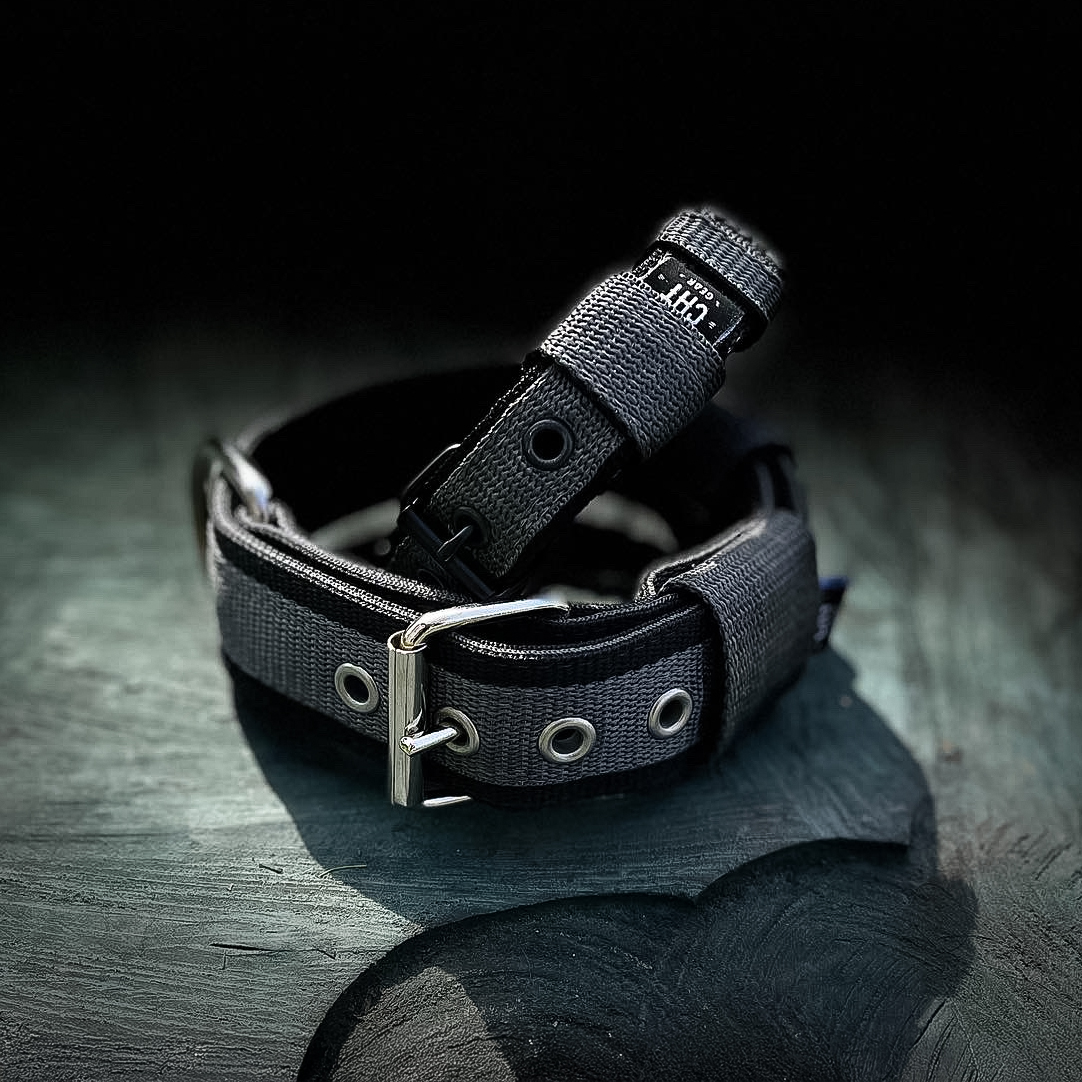

  • Sedlářská výroba – postroje, vodítka, obojky, opasky, řemeny
  • Galanterní výroba – tašky, batohy, tlumoky, kabele, aktovky
  • Oděvní výroba – vazačky, ozdobné zapínání
  • Ruční tvoření – visačky, cedulky, štítky
  • Automobilový průmysl – plachty na nákladní automobily

Ruční aplikace průchodek

Pro ruční aplikaci průchodek budeme potřebovat:

Nářadí potřebné k ručnímu nýtování průchodek

Vyseknutí otvoru

  1. Na materiálu si vyznačíme místo, kde chceme průchodku umístit.
  2. Materiál si položíme na vysekávací podložku lícem nahoru, děrovač položíme kolmo na místo, kde chceme vyseknout dírku a kladívkem udeříme do horní části děrovače. Průměr otvoru nesmí být moc malý ani velký. Bude-li otvor moc těsný, průchodka otvorem neprojde. Bude-li naopak otvor moc velký, hrozí vytržení průchodky z materiálu.
  3. Tlakem kladívka na děrovač se vysekne otvor. Materiál by měl být perforován jedním úderem. Místo děrovače se dají použít otočné děrovací kleště.

Vyseknutí otvoru do kůže

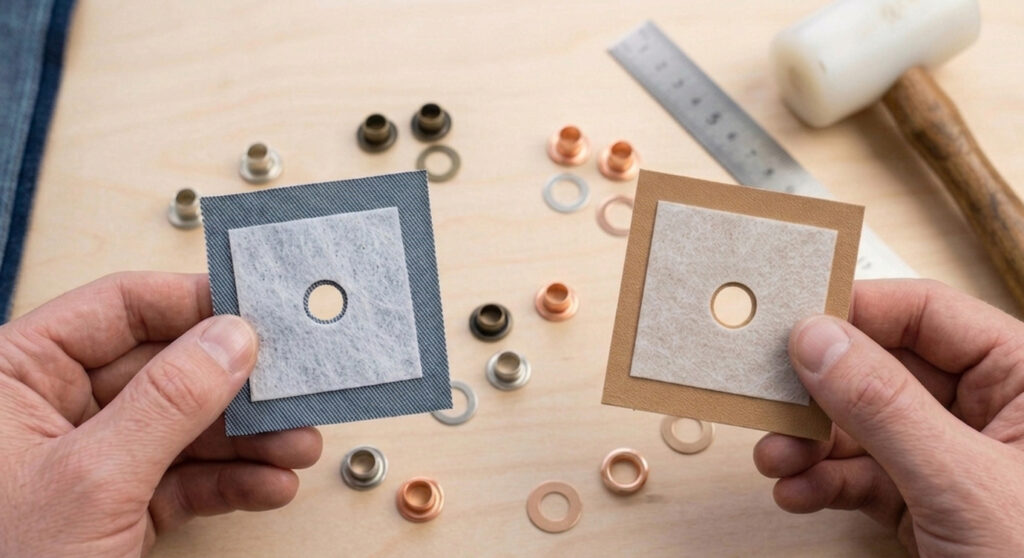

U textilních materiálů je vždy nutné místo, kde budeme průchodku aplikovat, podlepit kulatou zažehlovací výztuhou. Zpevnit materiál výztuhou, je vhodné i u eko-kůže a koženek.

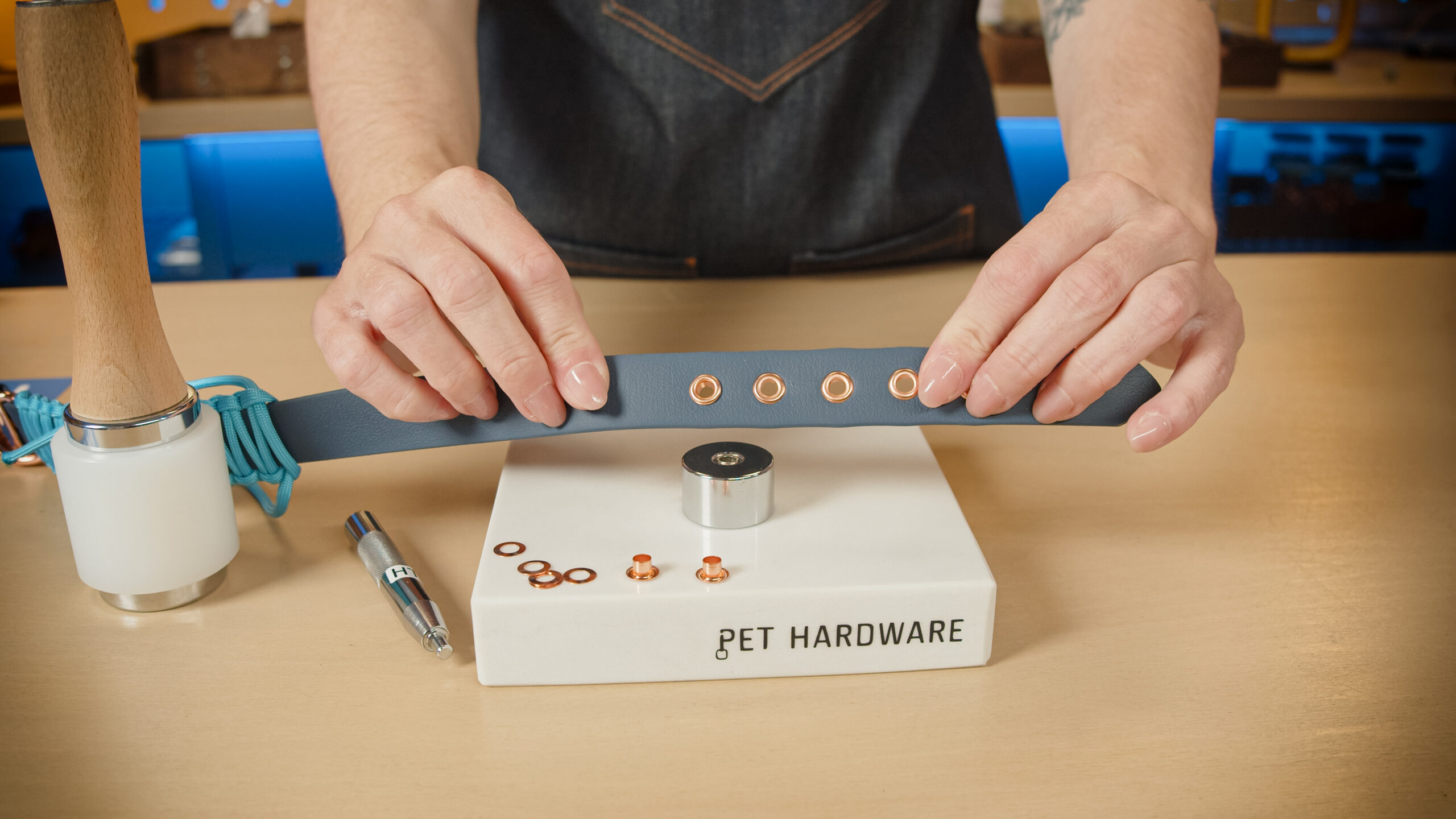

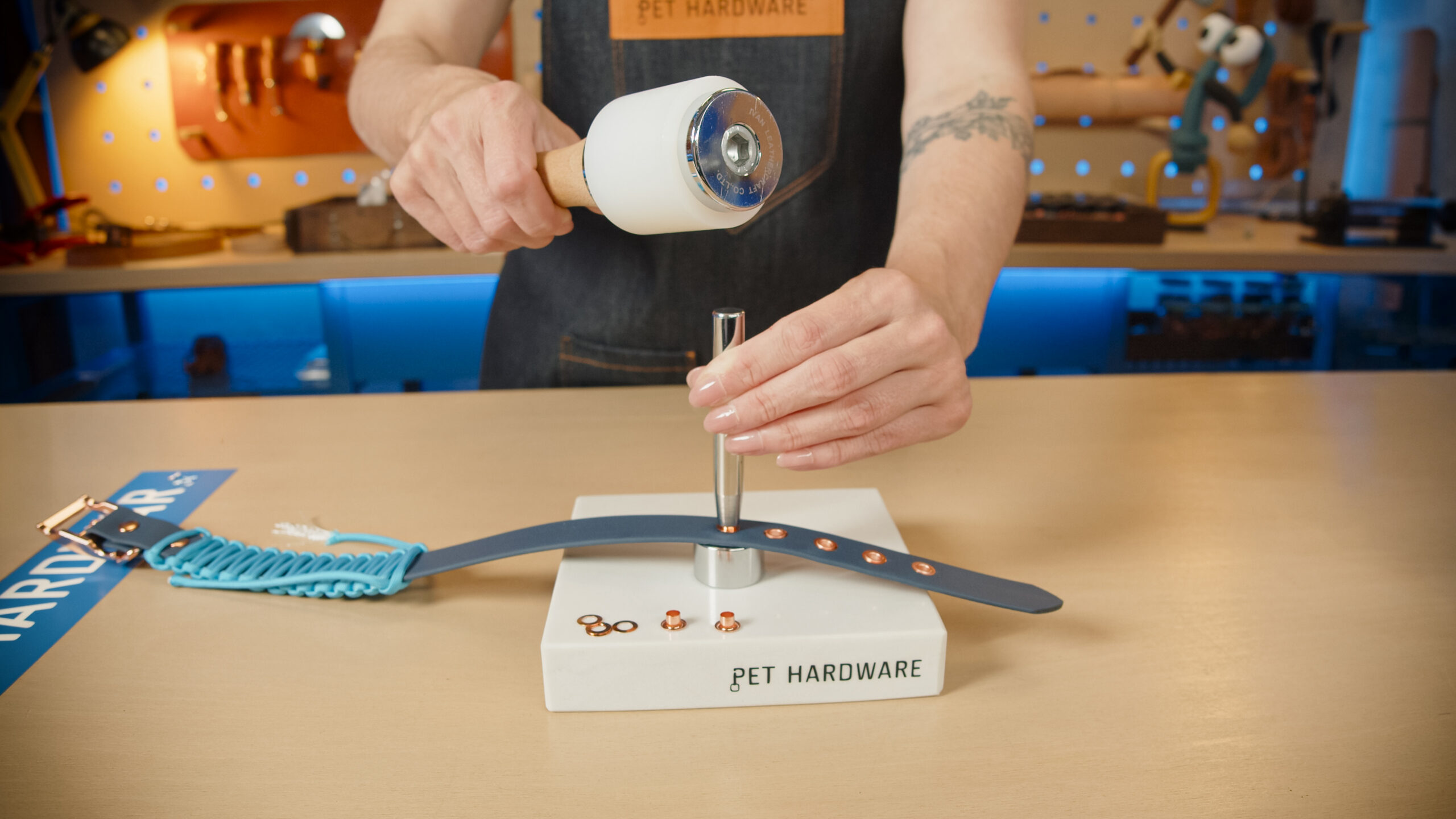

Ruční roznýtování průchodky

Postup je velmi podobný ručnímu nýtování:

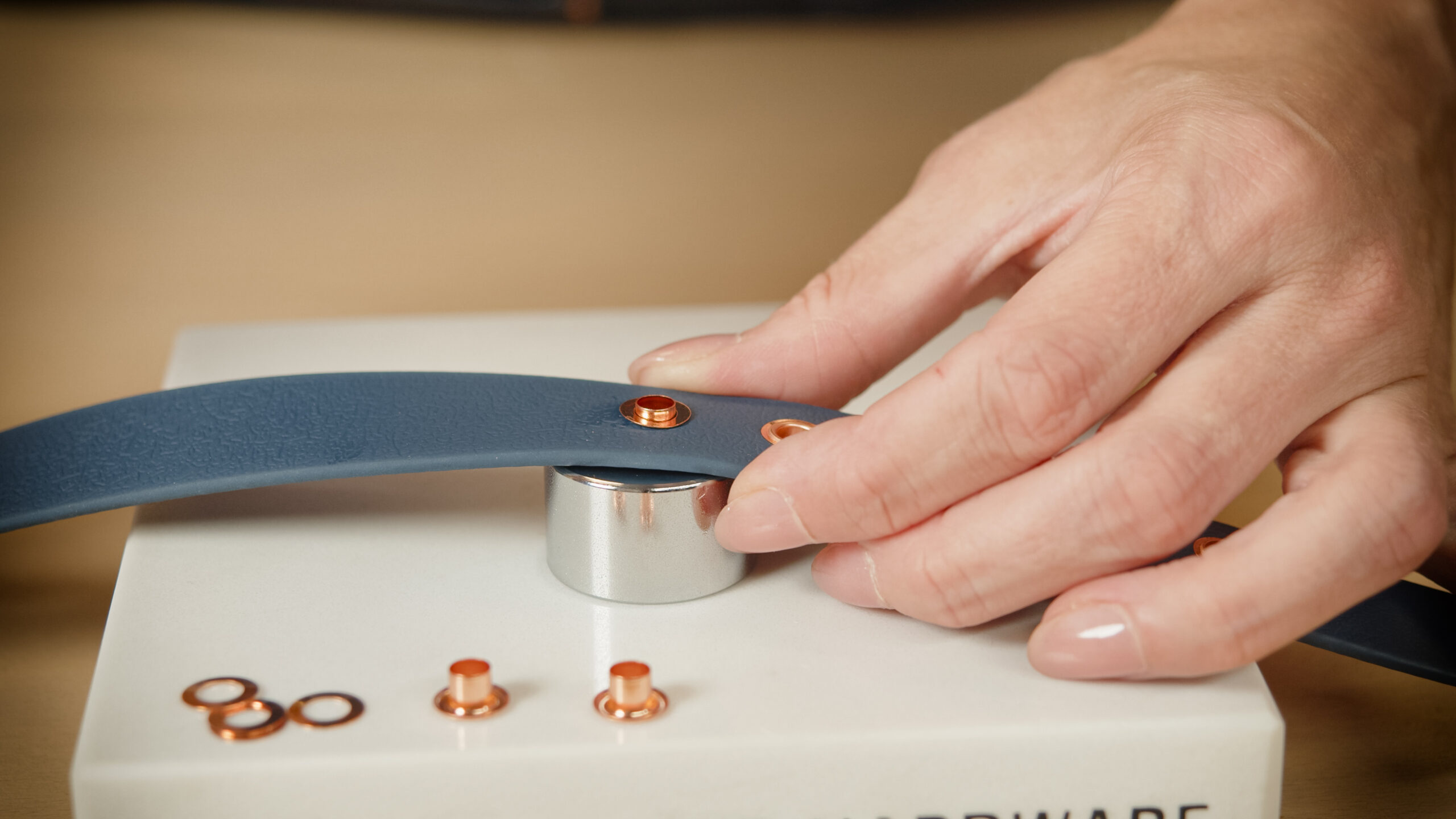

  1. Na pracovní desku si položíme spodní válcovitý díl aplikačního přípravku. Průchodku vložíme lemem do prohlubně.
  2. Na průchodku nasadíme materiál lícem dolů.

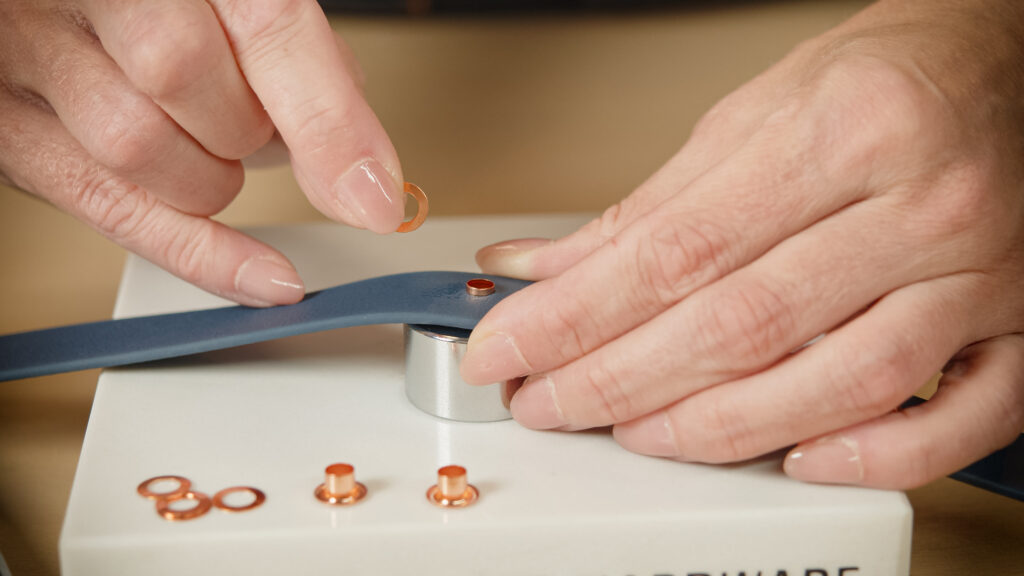

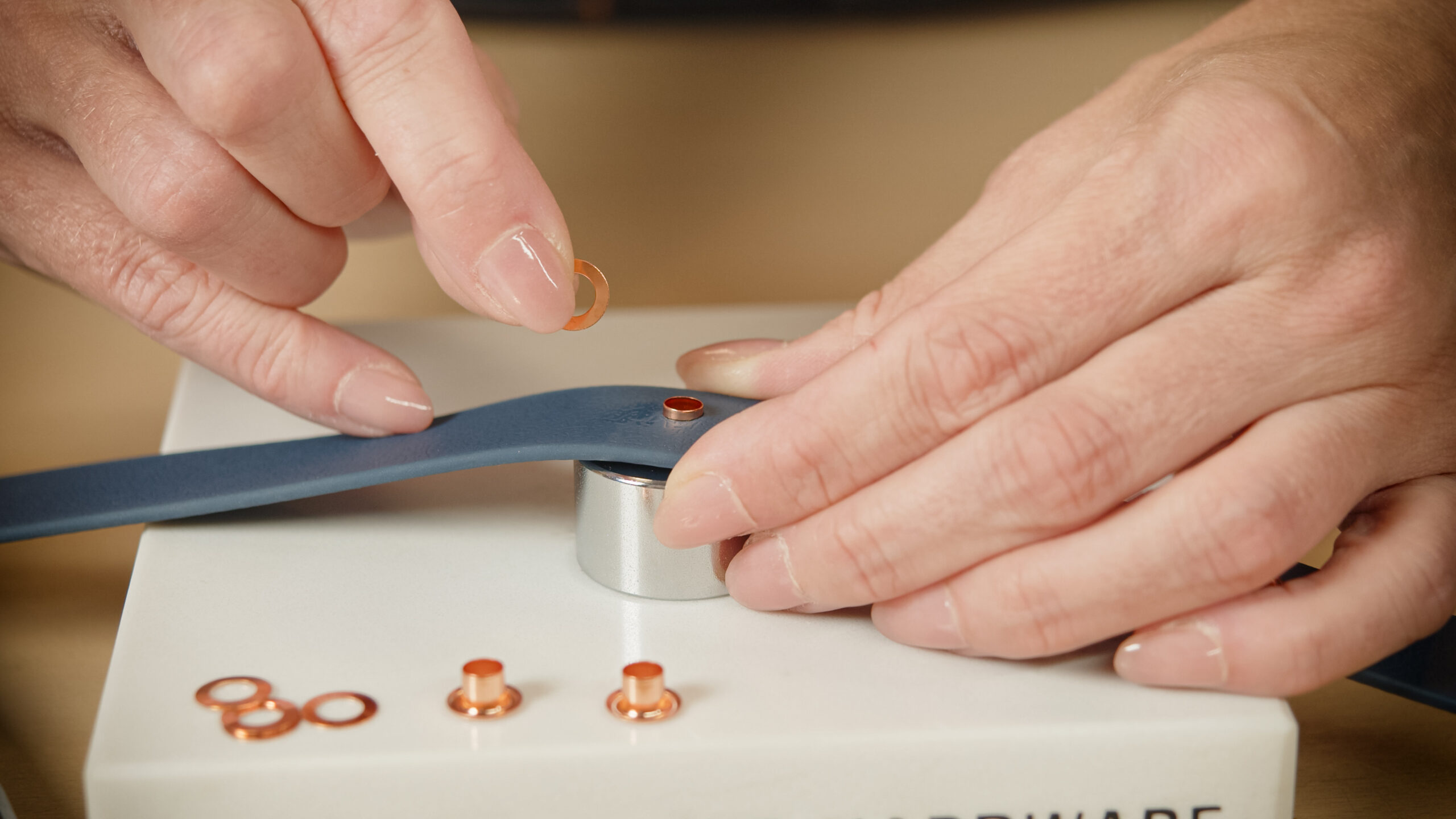

  3. Na rubovou stranu materiálu nasadíme podložku.

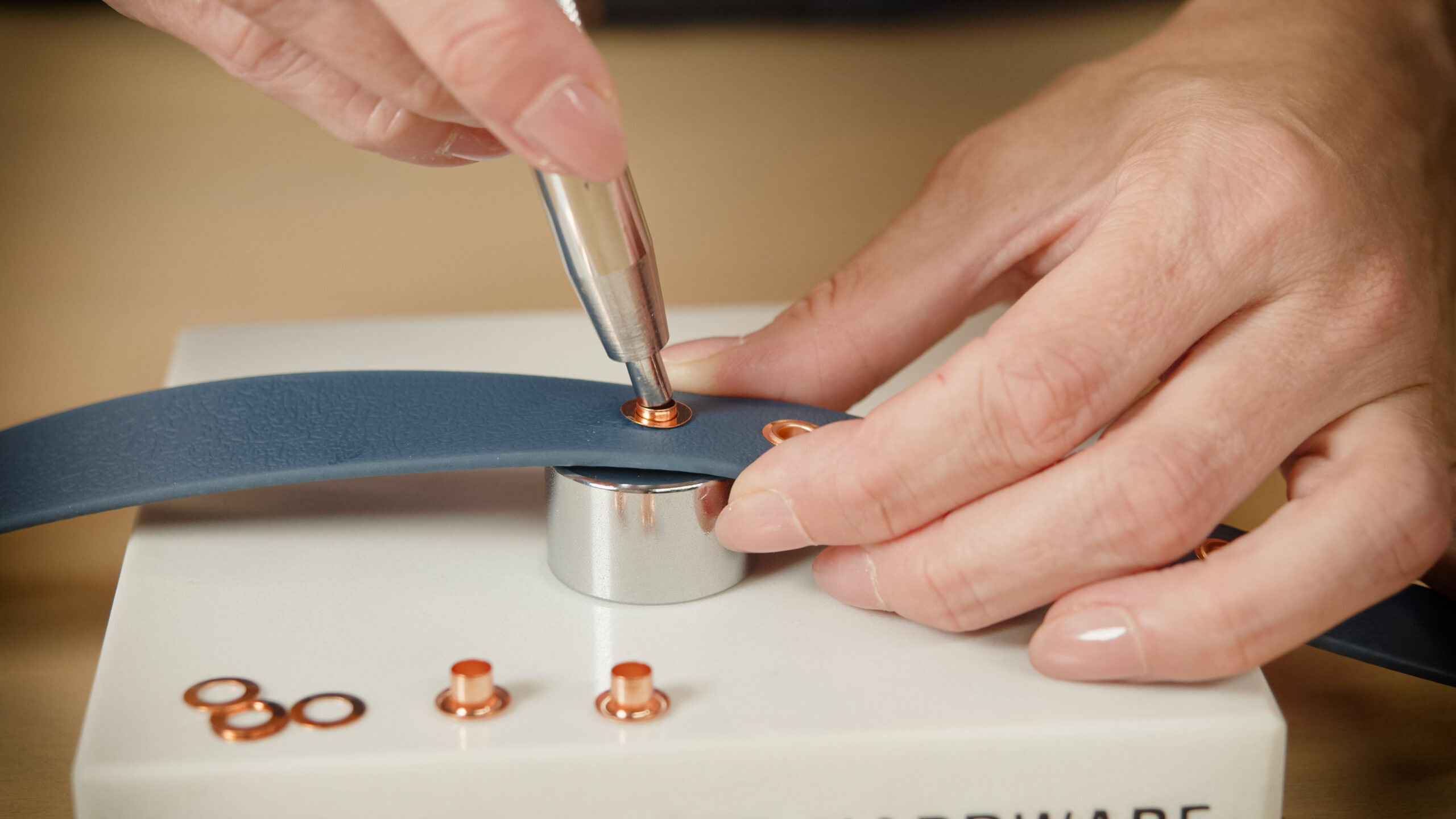

  4. Do otvoru v průchodce vložíme nýtovač. Dejte si pozor, abyste celou spodní stranu nýtovače správně zasunuli do otvoru.
  5. Úderem kladívka do nýtovače se přes podložku roznýtuje vrchní část průchodky. Tím dojde k trvalému spojení obou částí průchodek.

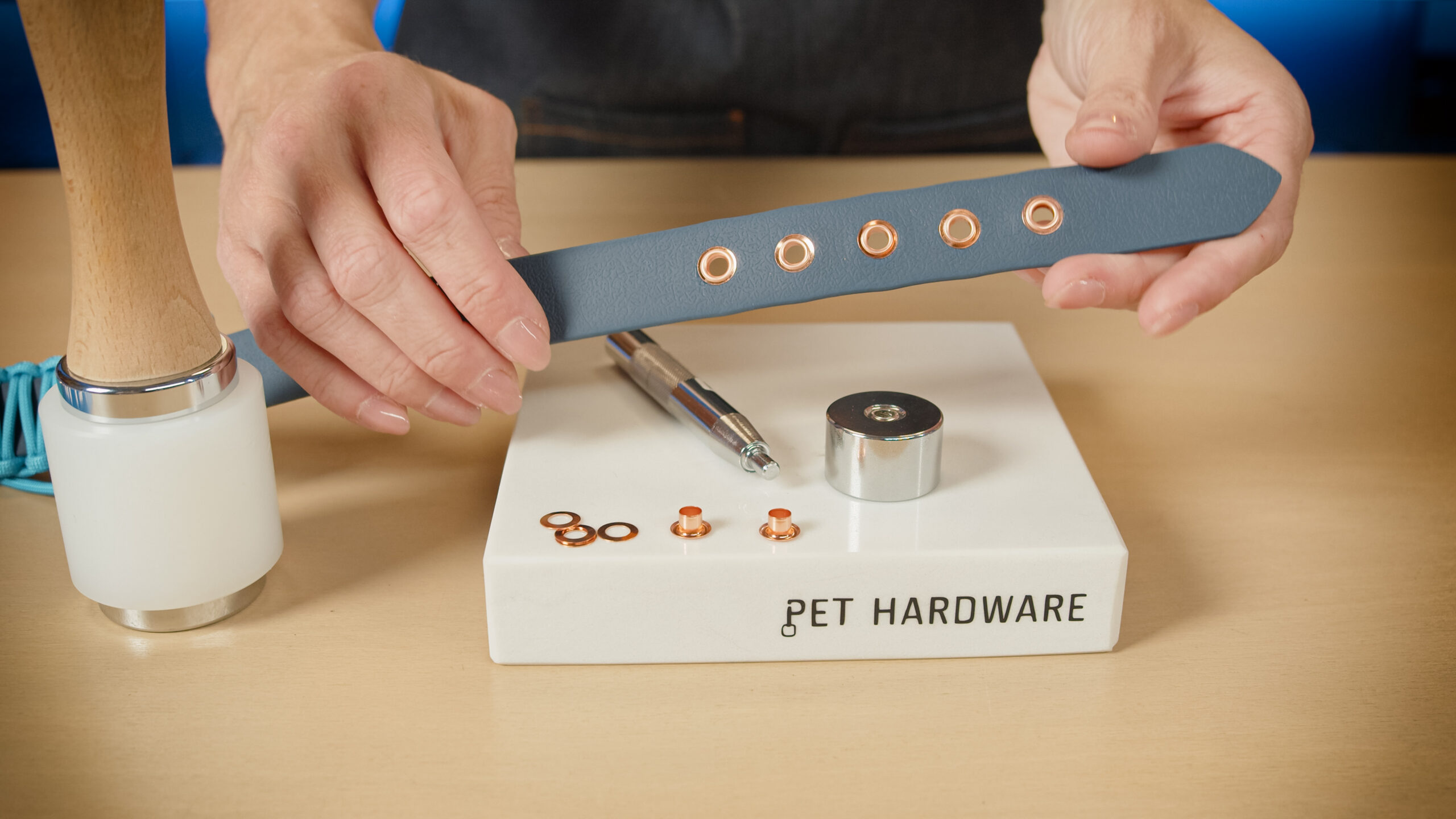

Ruční roznýtování průchodky

Je důležité klepnout kladívkem do nýtovače jen jednou a větší silou.

Návody posílat na email

  • Při opakovaném úderu může dojít k nerovnoměrnému roznýtování okraje nebo posunutí podložky.
  • Při vyvinutí malého tlaku na nýtovač, nemusí dojít k ohnutí okraje průchodky přes podložku. Tím nedojde k trvalému spojení průchodky s podložkou.

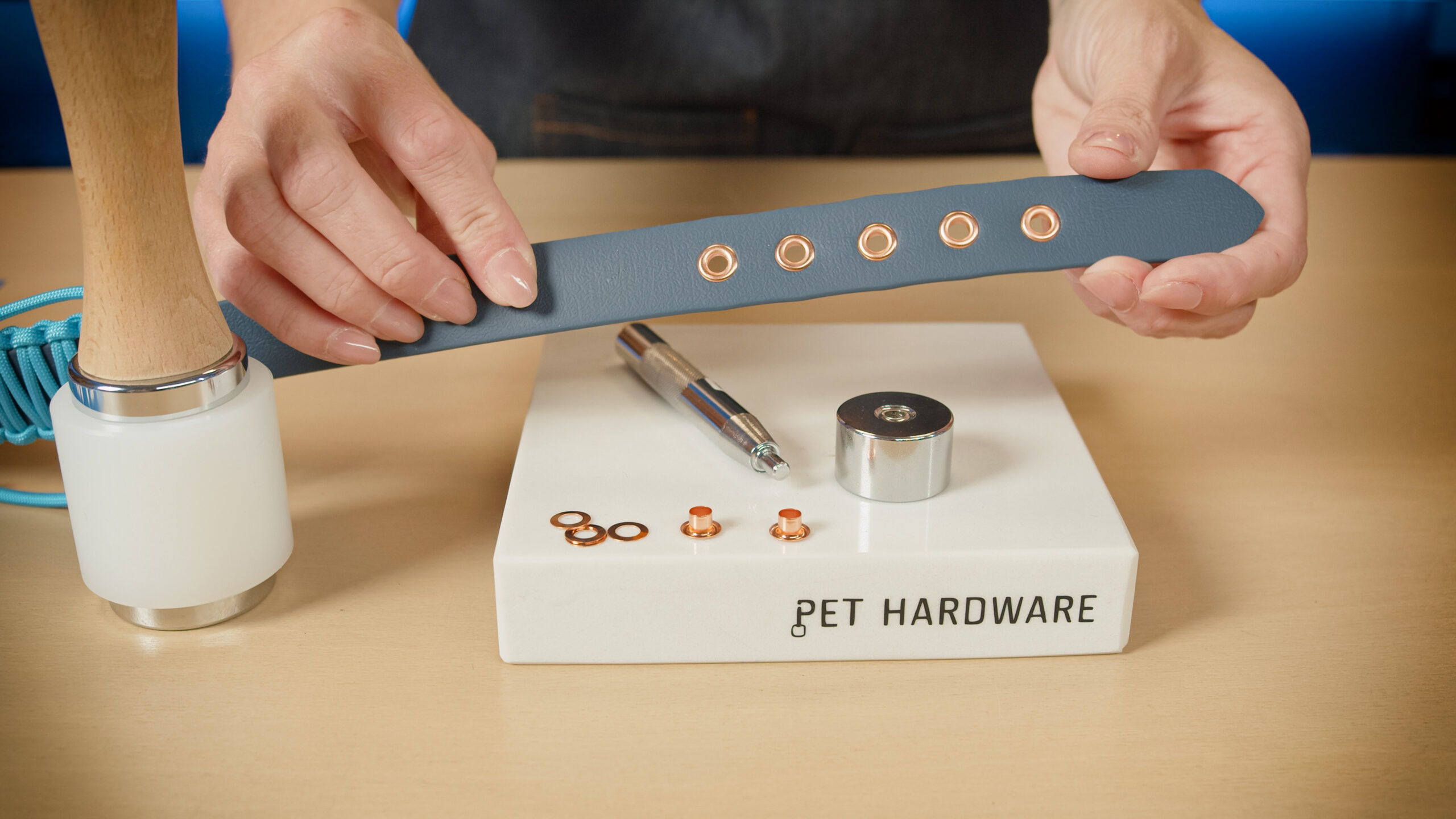

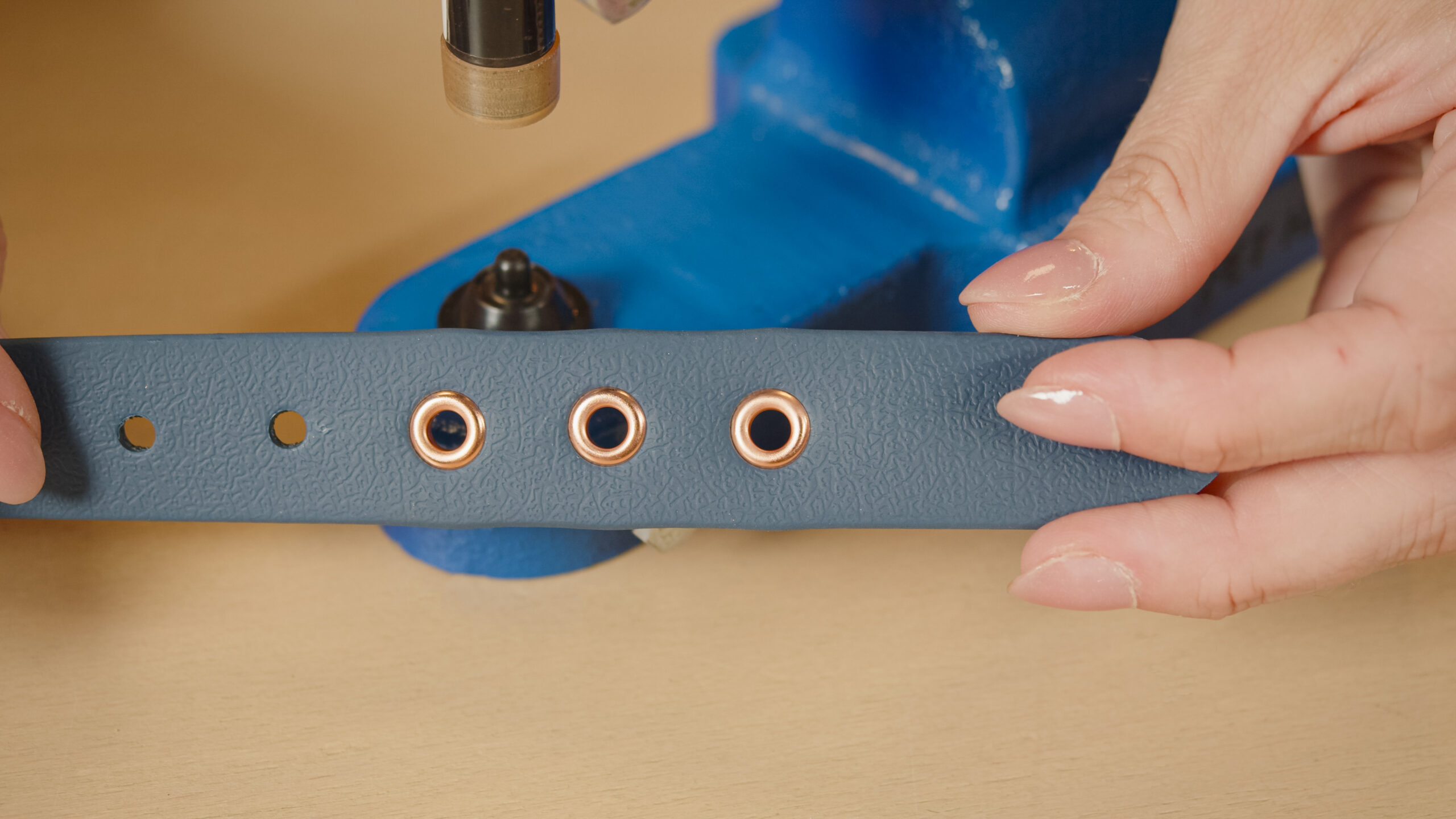

Ukázka správně a špatně roznýtované průchodky

Aplikace průchodek s využitím lisu

Pro aplikaci průchodek pomocí ručního lisu budeme potřebovat:

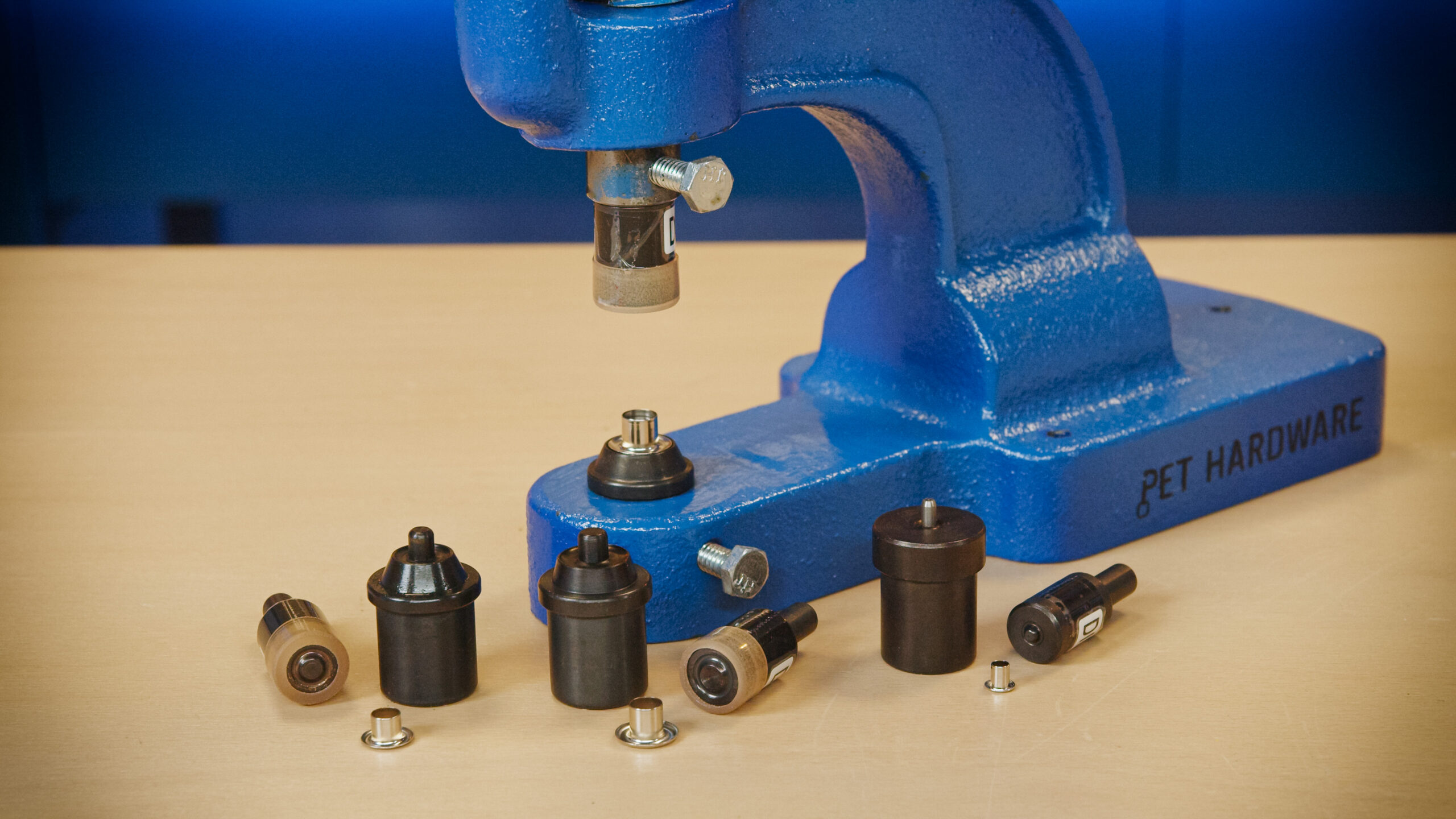

Nástroje pro nýtování průchodek pomocí lisu

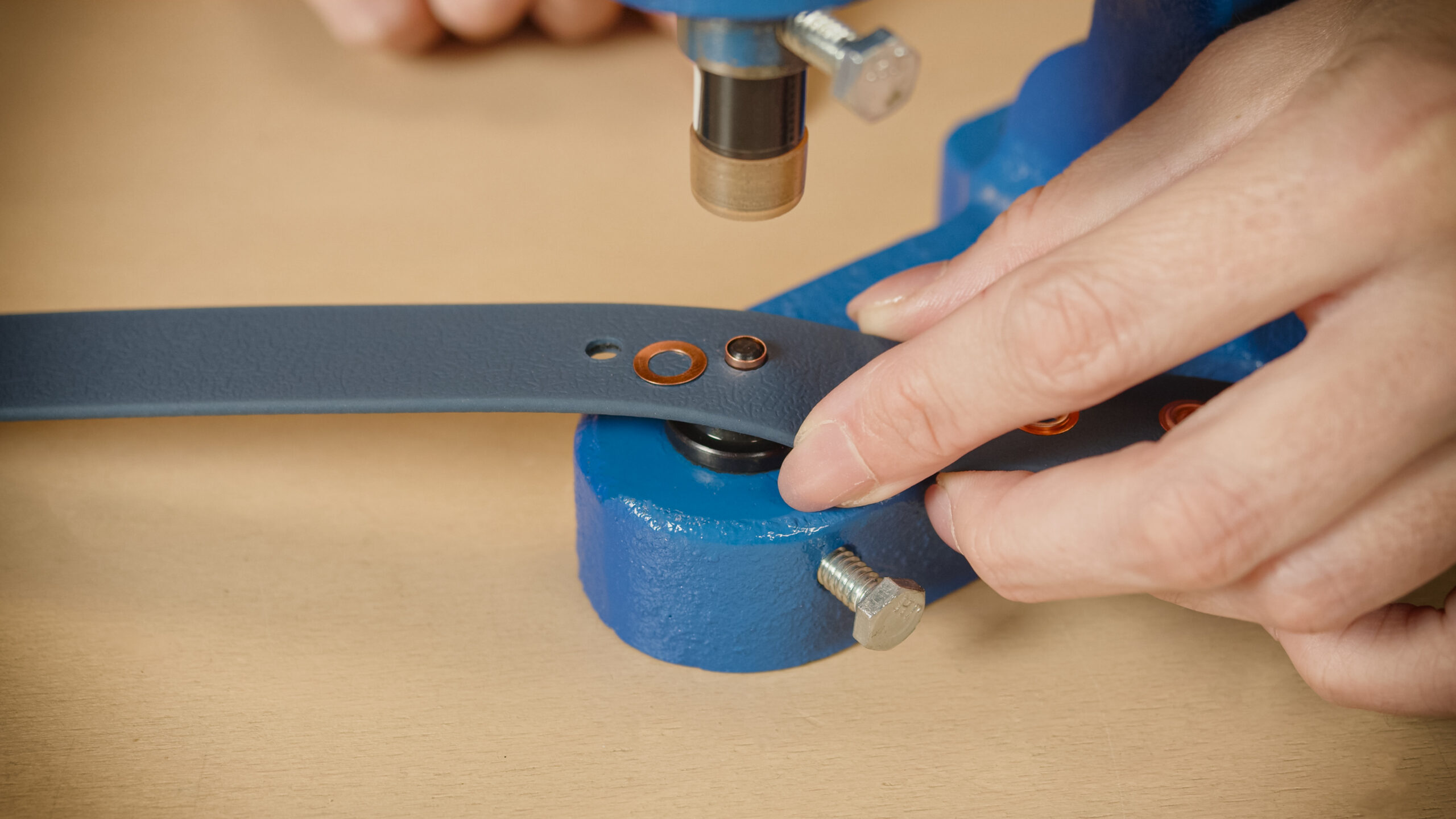

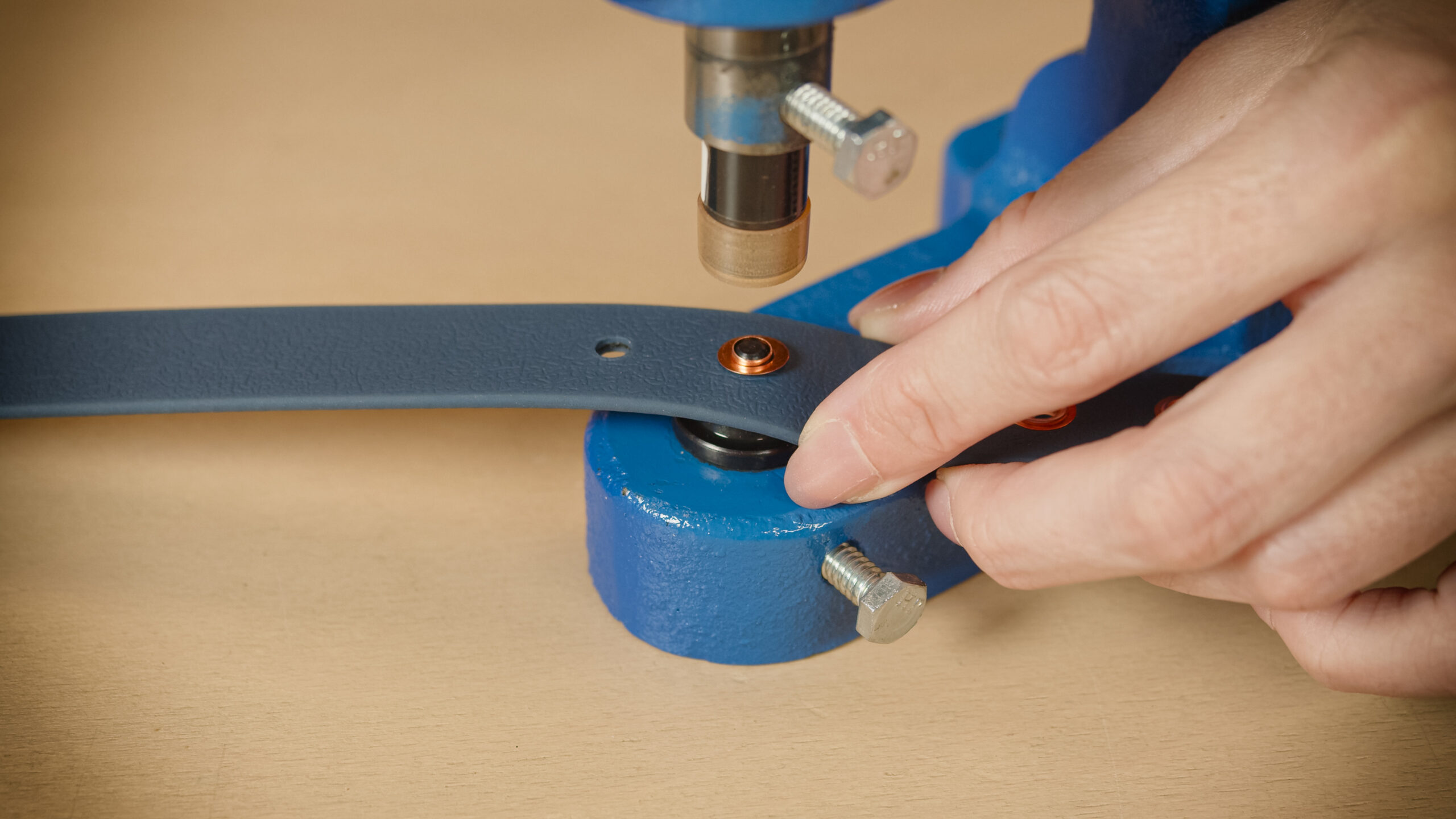

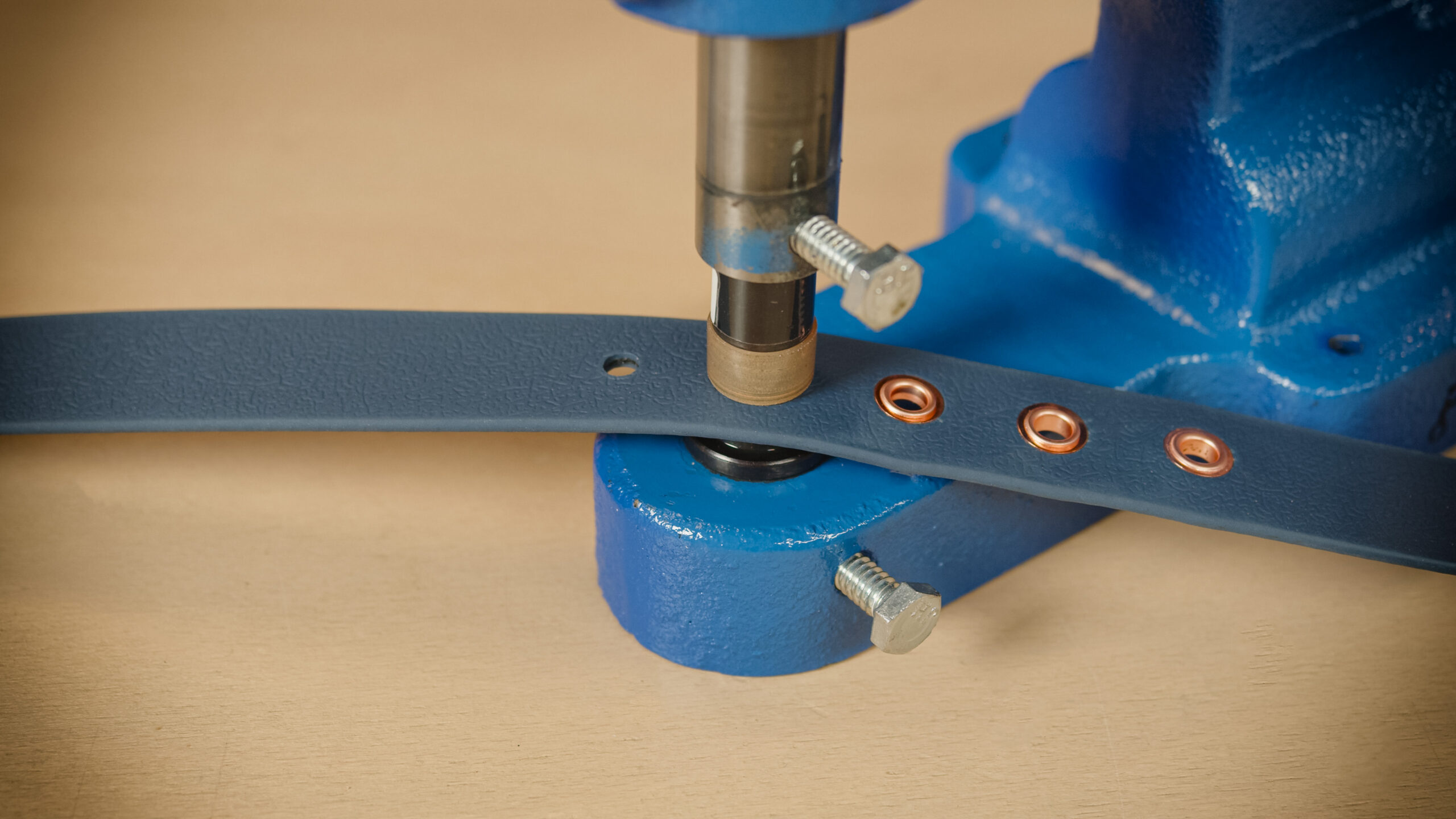

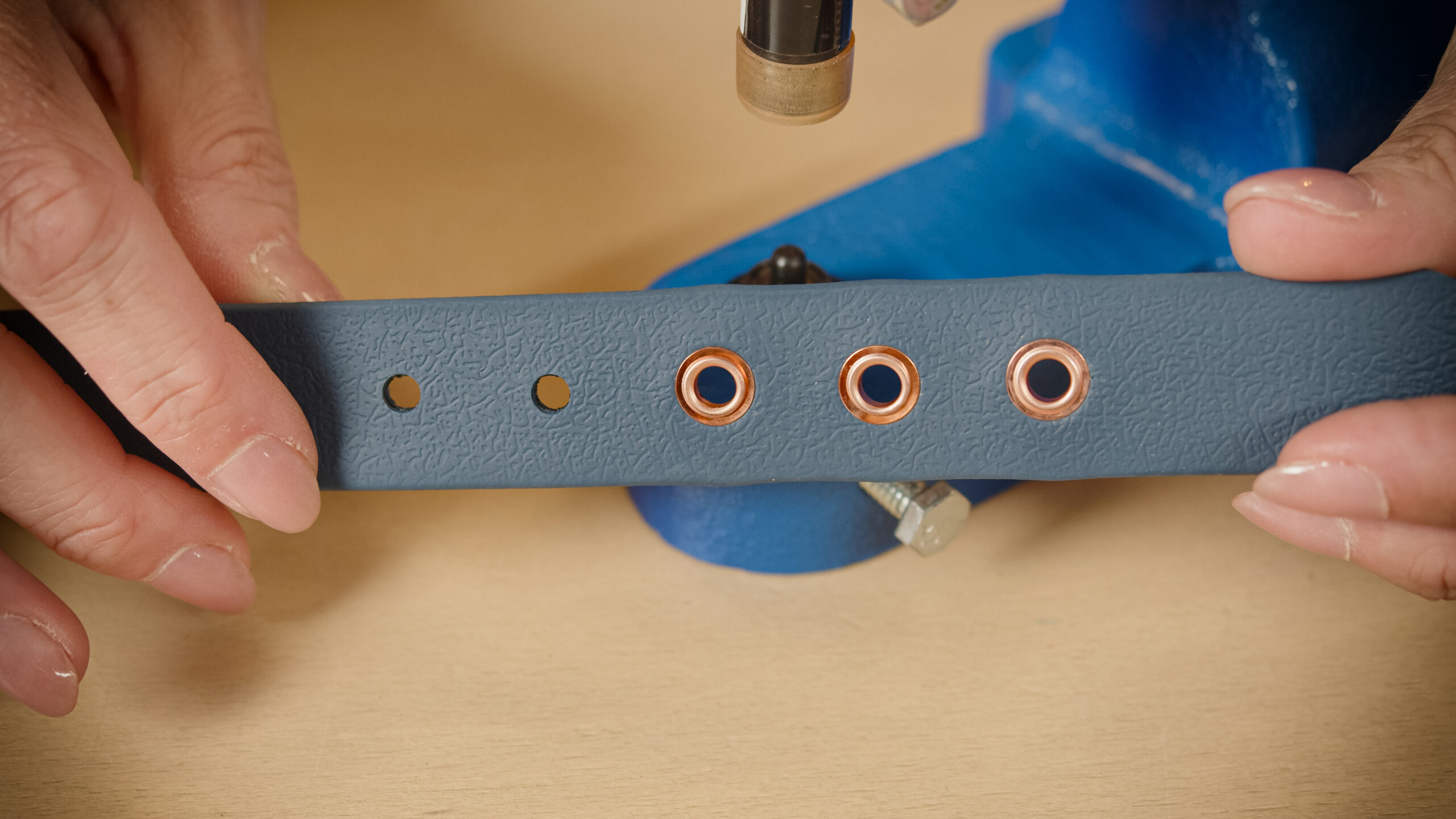

Roznýtování průchodky lisem

  1. Do ručního lisu nasadíme aplikační přípravky a řádně utáhneme šrouby.
  2. Průchodku vložíme lemem dolů do prohlubně spodního dílu aplikačního přípravku.
  3. Na průchodku nasadíme lícem dolů materiál.
  4. Na rubovou stranu materiálu nasadíme podložku.
  5. Pohybem páky z horní do spodní polohy dojde přes podložku k roznýtování okraje průchodky.

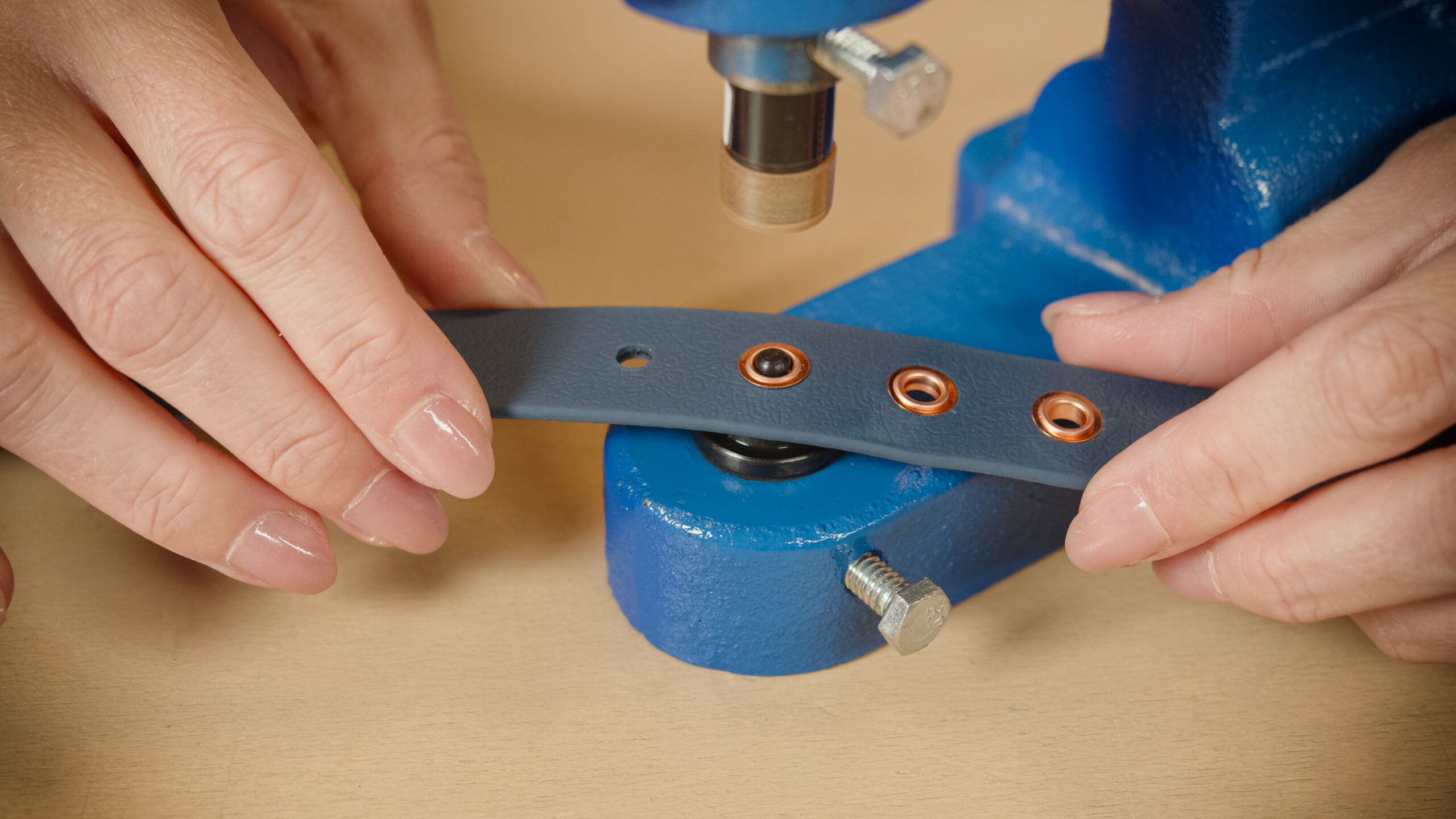

Postup nýtování průchodek na ručním lisu

Výhody používání ručního lisu

  • Síla vyvinutá na průchodku je v celé ploše stejná, nedojde k nerovnoměrnému roznýtování průchodky, posunutí podložky a deformaci průchodky.
  • Aplikační přípravek má zasouvací středovou část. Pomocí lisu lze aplikovat průchodky i na velmi tenké materiály.
  • Aplikace průchodek je rychlá.
